媲美專業卡!北影展示四屏1080P輸出卡
2023-09-23 14:41:09 2
泡泡網顯卡頻道7月27日 多年以來,屏幕由15寸不斷發展到17寸、19寸、22寸甚至到現在的24寸全高清顯示器，但是隨著用戶的要求以非正比的提高，24寸顯示器已經滿足不了眾多高清發燒友的要求。而為了解決目前電腦顯示器屏幕不夠大的狀況，多屏並聯是一個非常重要的問題，並且在NVIDIA的顯示輸出只有可憐2條的DUAL LINK。而為了達到更高更廣的解析度則需要購買更大的顯示器，但支持2560*1600以上解析度的顯示器價格則往往在1萬元以上，讓大多數非專業用戶負擔不起，而現時23.6寸的全高清顯示器僅僅不到1000元。北影對應現時的狀況，迅速推出了自家的多屏專業卡系列來應對目前N卡多屏輸出的軟肋以及支持更高解析度顯示器的高昂價格的問題，利用僅僅不到4000元的價格就能組建一個高清多屏平臺，而北影這款多屏專業卡到底有什麼特別之處呢，以下就來為大家詳細解讀！

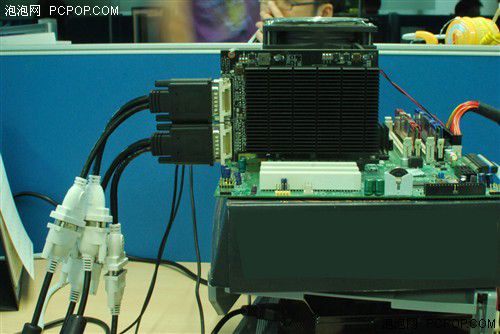

北影多屏專業卡PCB上採用了二顆VMM1402晶片對顯示信號進行處理，而每一個VMM1402可以將一段DUAL LINK輸出分割成兩段SINGLE LINK輸出（可以分割為2個DVI接口），北影更是在該卡搭載了兩個鼎鼎大名的QUADRO專業經常配備的DMS59（DualMonitor System 59）接口，而北影多屏專業卡則是採用了隨卡附送的DMS59轉接線轉接輸出，並且每個轉接線有兩個DVI接口,所以總共可以生成四段的顯示輸出即2*2的視頻輸出（推薦組成田字形視頻牆），而通過VMM1402分割的每一段輸出均支持超越全高清1920*1080的1920*1200解析度，而為應付巨大解析度所帶來的資源增加，還配備了高達1GB的顯存。

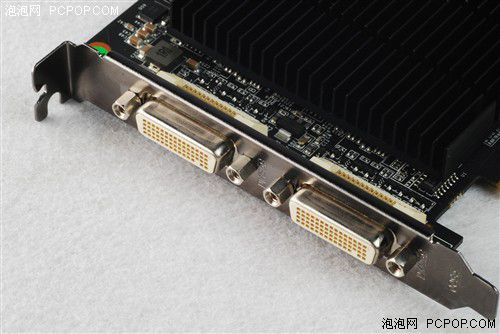

何為DMS59？DMS-59是一種有著59針的顯示用接口。它可以提供在一個接口的大小之內提供兩個DVI-I通道輸出，這樣的高密度特性使得它經常出現在一些矮版顯卡上。可以從DMS-59上接出兩個DVI接口或者再利用一條特殊的線纜再轉為模擬型號的VGA接口。該接口高4針，寬15針，在上方靠左處有一針位缺失，總計59個腳位。外圍呈現梯形，兩邊有指旋螺釘。並且DMS-59接口一直用於工作站電腦的顯卡上，這樣的顯卡可能並不內建DVI接口於顯卡板上，但是仍然在宣傳中寫道「支持DVI輸出」。
多屏輸出的秘密之三：SEMTECH公司出品系統級靜電放電保護電路SEMTECH ESD Protection（白框所示）
Semtech公司提供可靠的系統級靜電放電（ESD）和電磁幹擾（EMI）的電路保護技術，以滿足行業的最棘手的要求。每組DMS59接口都配置SAMTECH出品的ESD晶片，每組一共四顆，SAMTECH出品的ESD晶片具備極快的響應時間、低工作和鉗位電壓、處理高峰值ESD電流的能力、承受重複的ESD衝擊、最小的尺寸和封裝，在業界出於領先地位。
ESD全稱System-level Electrostatic Discharge，靜電保護線路，讓輸出質量更加穩定。而ESD的定義為：給或者從原先已經有靜電(固定的)的電荷(電子不足或過剩)放電(電子流)，靜電放電(ESD， electrostatic discharge )是在電子裝配中電路板與元件損害的一個熟悉而低估的根源。它影響每一個製造商，無任其大小。雖然許多人認為他們是在ESD安全的環境中生產產品，但事實上，ESD有關的損害繼續給世界的電子製造工業帶來每年數十億美元的代價。由此看得出ESD保護電路是多麼的重要！而採用了SEMTECH提供的系統級ESD保護電路，有效保障了接口的穩定工作，在嚴酷的工作環境下提供了純淨的輸出。

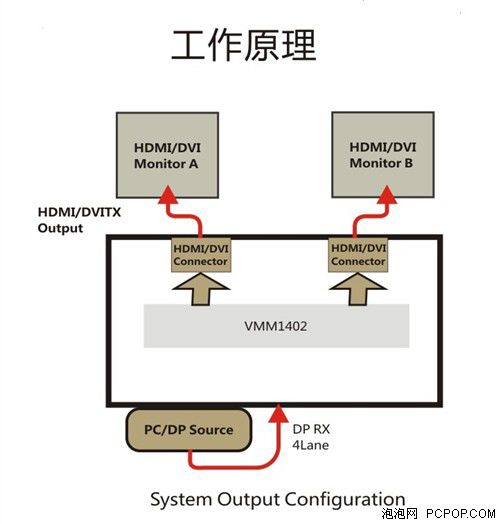

北影多屏專業卡工作原理圖解
北影多屏專業卡與分頻器並不是一樣東西，VGA分頻器又稱VGA信號寬帶矩陣切換器，專門用於對計算機顯示器信號(即：RBGHV信號)進行切換和分配，可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上，並且輸出通道間彼此獨立。如此說來VGA分頻器僅僅只是讓一臺電腦同步顯示在幾臺顯示器上，並且輸出的並不是數位訊號！而北影多屏專業卡則是在一段DP輸出利用VMM1402晶片分離出2段DVI輸出，2段輸出畫面均不相同，並且輸出的信號都為數位訊號！
多元化應用，辦公、上網、看片隨心所欲

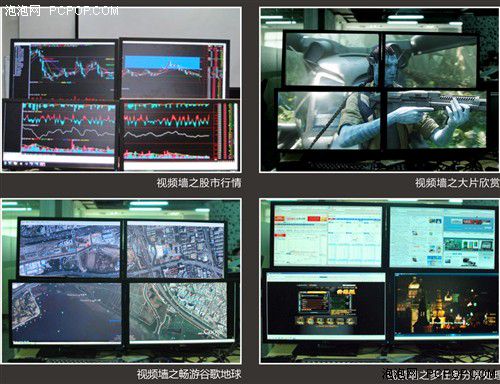

而通過分割技術製造的多屏輸出效果，讓解析度提高到了一個新的層次，在3840*2160的超高解析度下，無論是看片、工作還是上網都非常之舒心，並且採用多屏的情況可以自由擺放顯示器的位置！而搭配附送的專業屏幕切割軟體WINSPLIT，更是輕鬆實現單卡4屏的單獨輸出，瀏覽網頁、影音娛樂、股票分析、巨屏應用等應用都能輕鬆在一塊顯卡上完成，做到真正的一機多應用，媲美NVIDIA的QUADGO系列專業顯卡！

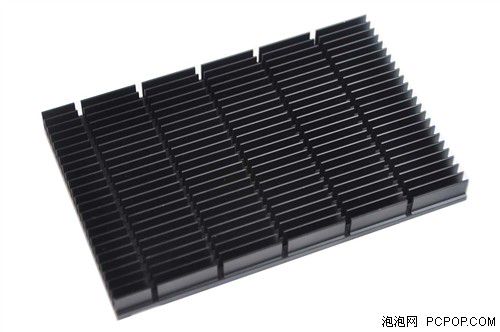

北影多屏專業卡採用了低功耗設計，並且散熱設計為專業卡很常見並且很受歡迎的單槽被動PASSIVE靜音散熱設計，而單槽顯卡更薄，可以讓單主板上實現雙卡、三卡甚至更多顯卡的多屏同時輸出，而採用了被動散熱，需要確保更嚴格的用料以及更專業的規格以保障輸出的穩定工作，故採用了專業級的DMS59接口以及昂貴的SEMTECH ESD保護電路，以達到用戶更多個屏幕的同時輸出，更嚴謹輸出的需求。
北影多屏專業卡採用了高端6層黑色PCB板設計，採用了1相核心供電加上1相顯存供電組成了1+1相供電，板卡上擁有大量航天級別用料。封閉電感、MLCC陶瓷電容、POWER PAK封裝MOSFET，在2顆IDT晶片，顯存，核心，DP接口均有獨立的PWM IC，並且全部採用SMT高精密貼片技術，這種高端的技術以及用料，在現時眾多高端遊戲3D顯卡都非常罕見。
SMT技術到底是什麼技術？表面貼裝技術（SMT, surface mount technology），是一種電子裝聯技術，起源於20世紀80年代，是將電子元件，如電阻、電容、電晶體、集成電路等等安裝到集成電路板（Print Circuit Board）上,並通過釺焊形成電氣聯結。而SMT技術的優勢則是組裝密度高、電子產品體積小、重量輕，貼片元件的體積和重量只有傳統插裝元件的1/10左右，一般採用SMT之後，電子產品體積縮小40%至60%，重量減輕60%至80%。可靠性高、抗振能力強。焊點缺陷率低。高頻特性好。減少了電磁和射頻幹擾。易於實現自動化，提高生產效率。降低成本達30%至50%。 節省材料、能源、設備、人力、時間等。
屏幕尺寸以及解析度的限制則促進了多屏輸出的發展。而北影迎著勢頭，一舉推出了廉價多屏輸出的多屏專業卡解決方案，而顯卡無論是做工用料，還是功能應用方面都能媲美NVIDIA的高端QUADGO系列。不僅僅讓眾多用戶能夠在最低預算下體驗一把多屏輸出的好處，還解決了N卡多屏輸出軟肋以及主流顯示器解析度限制的問題，真是一石二鳥！而最後，小編覺得北影能夠推出如此廉價且優秀的方案，對想體驗多屏輸出或有需求的專業用戶但預算不多的用戶來說是一件天大的好事！■
