cad創建一個帶屬性塊的操作步驟（CAD中塊的屬性定義的使用方法及其完整的操作流程）

2023-10-18 10:23:16 1

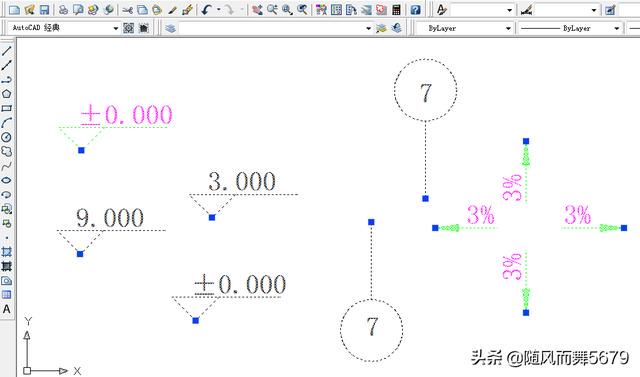

CAD中想讓零散的構件形成一個整體，則可以採用的操作方法有創建塊、寫塊及編組。但在創建塊和寫塊方法中，對同一塊名中的構件進行修改時，同一個文件中的所有相同塊都會發生相同的變化，導致一個CAD文件中同一塊名的構件只能出現一種形態，要麼是A，要麼就是B，不可能同時出現形態A和形態B。那想利用創建塊或者寫塊操作命令後，在同一個塊名中，能同時出現形態A和形態B的一個整體構件，如下圖所示的同一個塊名的標高中、同一個塊名的坡度中，同一個塊名的軸號中。則必須引入塊的屬性定義的概念。

塊的屬性定義在同一個塊名中的應用

1、塊的屬性定義：

給某個對象賦予一個屬性值，並通過創建塊或者寫塊命令使屬性值和對象形成一個整體，這個屬性值即為塊的屬性定義，如給標高符號賦予標高值屬性後再創建塊，即可得到不同標高值的標高。

2、塊的屬性定義打開方式：

①菜單方式：「繪圖」/「塊」/「定義屬性」；

②快捷鍵方式：命令欄中輸入快捷鍵「ATT」；

3、塊的屬性定義操作步驟：

①打開塊的屬性定義對話框：命令欄方式輸入塊的屬性定義快捷鍵「ATT」後，再按鍵盤上的「空格」鍵；

②「標記」內容輸入：「標記」文本框內可以輸入要做成塊構件名稱的中文字或英文字縮寫，如要做成標高塊構件，可以在「標記」文本框內輸入「標高」或者「BG」或者其他字符，但不能有符號出現；

③「提示」內容輸入：「提示」文本框內容的輸入是方便寫塊操作，若是後期採用創建塊操作將對象和屬性做成一個塊構件，則「提示」文本框可以不輸入任何內容，但若是後期採用寫塊操作，則需在「提示」文本框內輸入文字「請輸入**值」，是標高就輸入標高值，是坡度就輸入坡度值等；

④「值」內容輸入：「值」文本框內輸入要做成塊構件屬性值的默認值，是這個塊構件經常用到的屬性值，如標高在「值」文本框內輸入正負0.000，坡度在「值」文本框內輸入3%等等；

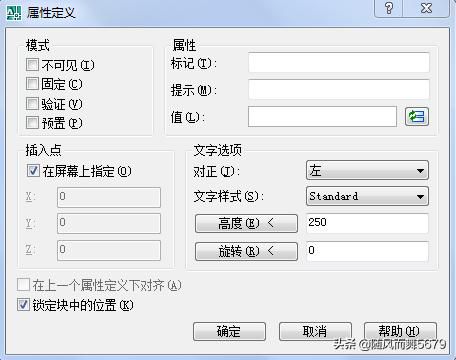

CAD中塊的屬性定義對話框

⑤「對正」選項的選擇：即屬性值與需要做成塊的構件之間的關係，一般選擇「左」、「中」、「右」，其中「中」可以選擇「中心」、「中間」、「正中」等；

⑥「文字樣式」選項的選擇：若在塊的屬性定義操作之前有新建過文字樣式，則在這裡就會有兩種及以上文字樣式可供選擇，選擇除了標準樣式外的文字樣式後，文字高度就會變成灰顯，因選擇的文字樣式中規定了文字高度；若從未新建過文字樣式，則在這裡只會出現標準樣式，選擇標準樣式後，再設置一個文字高度即可；

⑦「旋轉」選項的選擇：一般情況下文字不需要旋轉，所以直接在文本框內輸入數字「0」即可；

⑧結束：點擊「確定」按鈕，結束對話框中參數的設置；

⑨放置標記位置：按要求將標記放到需要做成塊構件的合適位置上，可以通過移動命令實現；

4、創建塊操作：

將標記和需要做成塊的構件通過創建塊或者寫塊命令，使之揉合成一個整體，詳細請參照我的主頁文章「了解CAD中創建塊的原理後，創建塊的應用水到渠成」；

5、塊的屬性定義的後期處理：

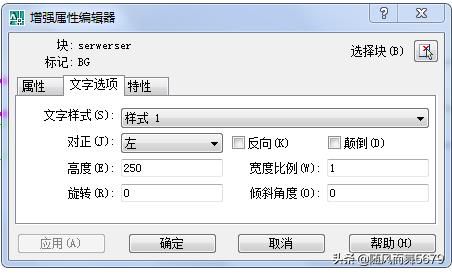

屬性值的修改：雙擊塊中的屬性值即可進入屬性值修改對話框，然後可以對屬性值的「大小」、「文字選項」及「特性」進行修改，其中「文字選項」是修改文字樣式，「特性」是修改塊屬性的圖層，具體示意圖如下圖所示：

CAD中塊的屬性定義中文字的後期處理對話框

總結：通過塊的屬性定義，在名稱相同的塊中，可實現不同屬性值形態的塊同時出現，可以實現塊中出現兩個不同的圖層，可以保存構件的屬性定義到硬碟下，以備後期反覆使用。
