在此給在大家分享很多人都處理不成的R角技巧，產品R角較多加大處理時有些難度不過還是有方法只要先搞明白了產品形狀還有熟練UG指令，撐握好各種技巧刪除R角都有會很多種方法，請看圖下說明；

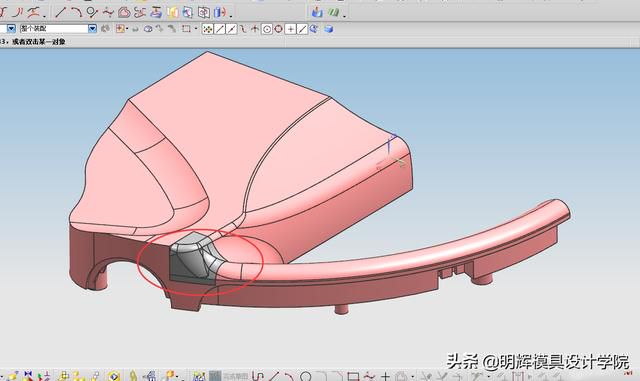

圖下紅色區域是未完成。

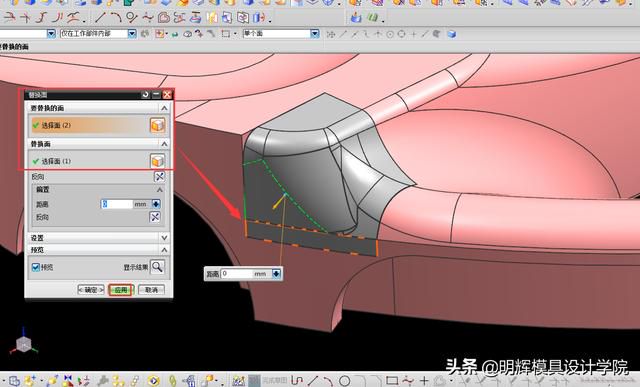

那麼先把一些非常小的面先用替換到一個整面

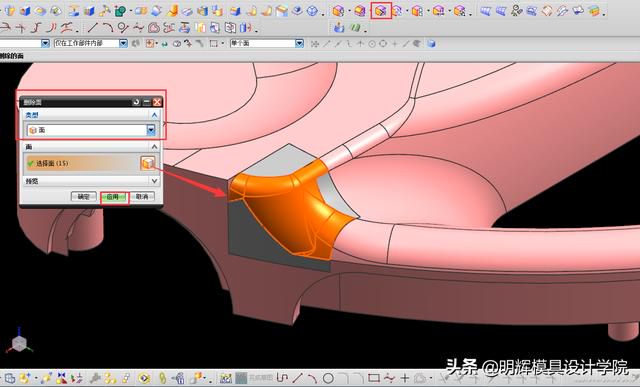

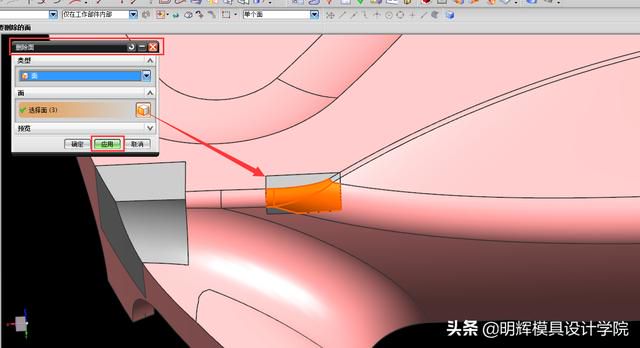

圖下注意原來主要面再刪除面就可以輕鬆拿掉了

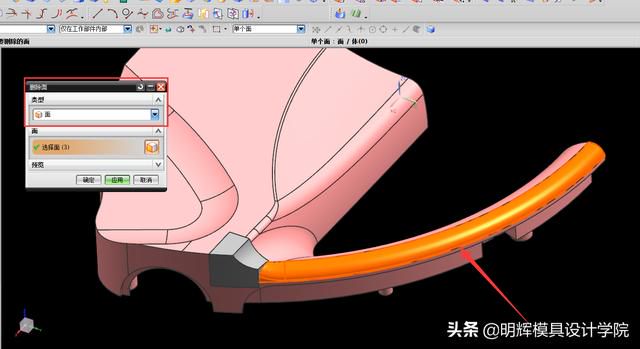

也可以先把周邊的R角面刪除面掉

但是大R角容易變形掉，有些變形肯定不能接收的

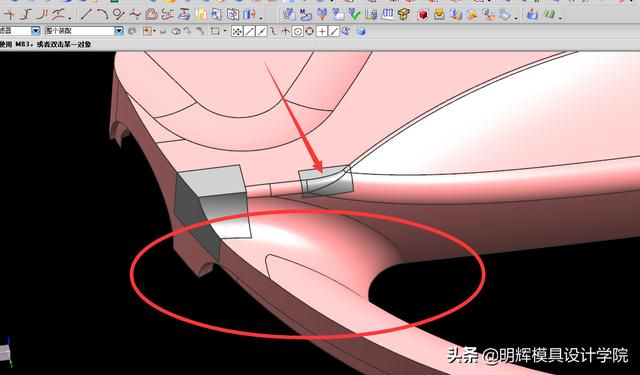

先不急著修改大R角，小R角先處理分割出少實體再拿掉R角

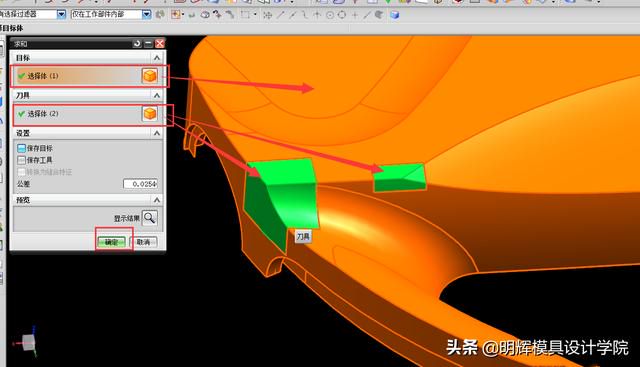

直接把兩個小實體求和起來，最後考慮單獨分割整個區域處理方式

創建方塊求交再求差可以把兩體分割掉，單獨處理

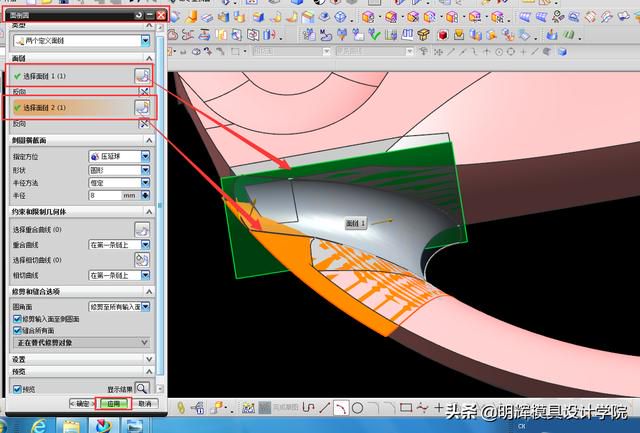

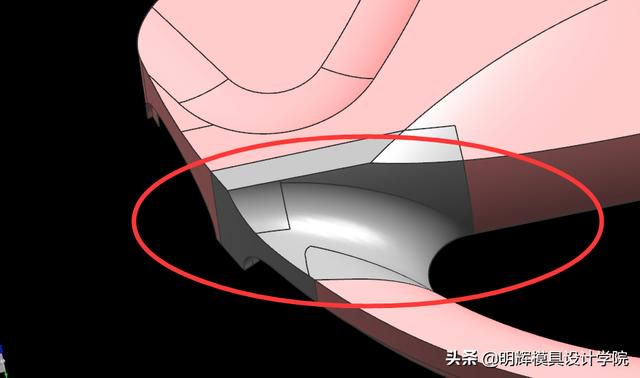

原來R角面已經變形掉，擴大兩個片體面倒圓從新做R角，打算用片體的方式處理
