路面混凝土補漏材料（混凝土路面及板塊修補材料）

2023-10-26 02:22:18 3

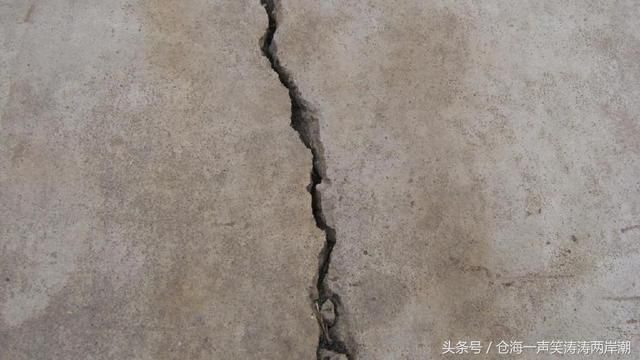

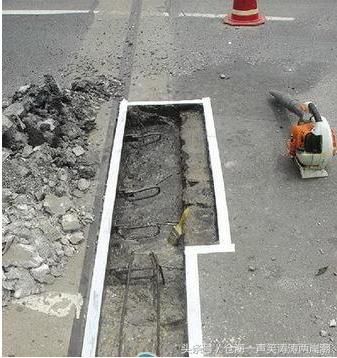

普通水泥混凝土用於路面及板塊的修補主要缺陷在於新舊水泥混凝土結合強度低，強度發展緩慢，阻礙交通時間長。因此，一般交通要道路面及板塊的修復不採用普通混凝土。國內外研製開發了大量的路面及板塊快速修補材料，下面給大家介紹下

(1)快硬矽酸鹽水泥混凝土 在配製快硬矽酸鹽水泥時 ,生料中摻入一定量的 CaF2、 CaSO4、 TiO2、 BaO、 P2O5、 MnO和 Cr2O3 ,其熟料礦物組成和普 通水泥有較大差異 , C3 S含量較高 ,還有對早期強度有利的 11CaO·7Al2O3 ·CaF2 , 3CaO·3Al2O3 ·CaSO4 ,而 C2 S含量 則相對較小。在環境溫度 5～20 ℃時 ,約需 3 d才可投入使 用 , 20～30 ℃時 , 1～2 d即可 ,但和普通水泥一樣 ,其幹縮 大 ,新舊水泥混凝土粘結差 ,因初期水化快 ,水泥混凝土內部 溫度較高 ,因而要注意養護 ,且避免高溫期施工。

(4) 磷酸鎂水泥混凝土 磷酸鎂水泥混凝土是一種新型的道路修補材料 ,磷酸鎂水泥的基本製備工藝為 :在 1 500 ℃左右灼燒 MgO粉 ,磨至 比表面為 1 260～3 500 cm2 /g,將 NH4 H2 PO4 粉與之混合均 勻 ,由 Na2B4O4 ·10H2O調節凝結時間即可製成磷酸鎂系水 泥。磷酸鎂系水泥有足夠的凝結時間 ,較快的硬化速度和較 高的早期強度 ,與舊水泥混凝土結合力強 ,相容性好 ,是很有 發展前途的一類路面修補材料。

(5)矽灰水泥混凝土 矽灰是一種火山灰活性極強的摻合料 ,矽灰水泥混凝土 具備較高的早期強度 ,後期強度發展良好 ,在水泥漿體及集 料的界面上 Ca(OH) 2 不富集 ,代之以水化矽酸鈣凝膠 ,所以 有較好的界面結合強度。矽灰水泥混凝土與舊混凝土有優 良的結合性能 ,含 10% ～15%甚至更高含量的矽灰水泥混 凝土非常適合水泥混凝土路面的修補 ,但在我國成本較高。

(6)偏高嶺水泥混凝土 偏高嶺土亦是一種火山灰活性極強的材料。研究表明 , 適當處理的偏高嶺土火山灰活性甚至超過矽灰 , ;在對矽灰 水泥混凝土的研究中發現 ,矽灰的引入導致混凝土自收縮的 增加 ,而偏高嶺水泥混凝土則有補償收縮的微膨脹性能 ,偏 高嶺水泥混凝土較矽灰水泥混凝土有較好的工作性。偏高 嶺土能改善水泥混凝土的可塑性 ,增強粘結性能 ,減少泌水 , 並能加速水泥的早期水化 ,獲得較高的早期強度 ,後期強度 也不斷增加 ,可提高水泥混凝土的綜合性能。偏高嶺水泥混 凝土已被用於橋面和機場跑道等的修補 ,是一種理想的修補 材料 ,其應用有待進一步開發與推廣 。

(7)聚合物改性砂漿及混凝土 聚合物改性砂漿及混凝土是另一大類性能優良的路面 修補材料 ,在全世界範圍內都有廣泛的應用 ,已有大量成功 的工程實踐。所用的聚合物有天然橡膠、 合成橡膠、 熱塑性 樹脂、 熱固性樹脂、 瀝青與石蠟等 ,乳液的濃度通常按重量計 為 40% ～60%。典型的聚合物改性砂漿及水泥混凝土修補 材料有不飽和聚酯樹脂砂漿及混凝土、 丁苯膠乳改性砂漿及 混凝土、 聚丙烯酸酯樹脂砂漿及混凝土、 天然橡膠膠乳改性 砂漿及混凝土、 聚乙烯乙酸酯改性砂漿及混凝土等。聚合物 改性砂漿及混凝土具備較高的粘結性能 ,抗衝擊性能 ,並能 改善混凝土的耐磨性能 ,其防水抗滲性能好 ,工作性能優良 , 但因聚合物價格昂貴 ,並有一定的毒性 ,耐高溫性能較差 ,因 而在使用上受到限制。

這些就主要的路面及板塊快速修補材料，修補時，選擇合適的修補材料也是十分重要，各位覺得有用，那就請先收藏起來吧。
