plc計數器類型大全（這些原理得知道）

2023-10-30 21:12:55

我們可以在PLC編程中將計數器定義為...

一條指令，可用於按順序計數為數位訊號脈衝或位數。

該指令在LD編程中用「 C 」表示。它是數學函數的一部分。

PLC中計數器的作用是按順序控制和操作設備。該順序可以是升序或降序。

有兩個與PLC計數器指令關聯的屬性。

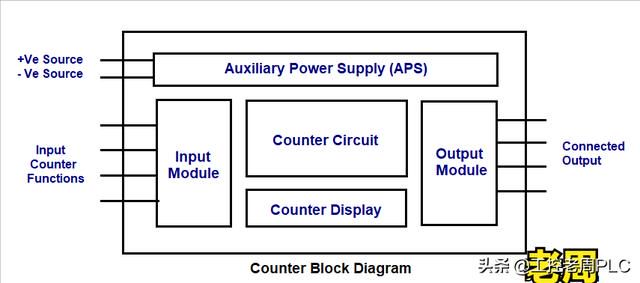

基本的內部計數器電路需要輔助電源（APS），輸入輸出端子，計數器電路和數字顯示器。

我們可以將PLC計數器的內部結構視為具有特定連接部分的給定框圖。

計數器電路的每個內部部件都有各種功能。

注意： PLC中的計時器和計數器是兩個不同的東西。讓我們看看這兩個有何不同。

兩者具有相同的編程指令功能來控制和操作設備。但兩者之間的主要區別是-

PLC定時器和計數器可用作LD編程指令。

梯形圖程式語言由編程指令的多種功能組成。

讓我們以梯形圖為例，在其中實現ABB PLC計數器。

輸入計數器觸點使用兩條垂直平行線顯示。

輸出計數器觸點以線圈形式或箱形形式或矩形形式顯示。在AB和Siemens PLC中，以方框形狀表示。

基本上，PLC計數器工作於四種模式，例如向上模式，向下模式，雙向模式和正交模式。

PLC中的計數器分為三個主要的不同部分。

讓我們一一查看計數器及其模式。

遞增計數器從零計數到預設值。基本上，它增加了脈衝或數量。

遞增計數器稱為「 CTU 」或「 CNT 」或「 CC 」或「 CTR 」。

遞增計數器功能框圖：

我們還可以將初始值和目標值設置為計數器的輸入。

在此，PLC中的遞增計數器可以對從初始值到目標值的值進行計數。該初始值必須小於目標值。大多數情況下，它設置為零。

遞減計數器從預設值開始計數到零。它減少了脈衝或數量。

減計數器簡稱為「 CTD 」或「 CD 」。

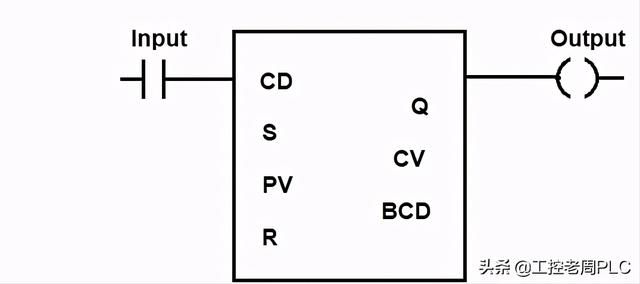

遞減計數器功能框圖：

遞減計數器通過減小目標值從初始值開始計數。該初始值必須小於目標值。

上下計數器對從零到預設值或從預設值到零的值進行計數。

換句話說，該計數器可以用作遞減計數器或遞增計數器。

上下計數器稱為「 CTUD 」。

對於雙向和正交操作模式，根據指定的計數輸入端子的狀態（高或低）選擇向上-向下計數器。

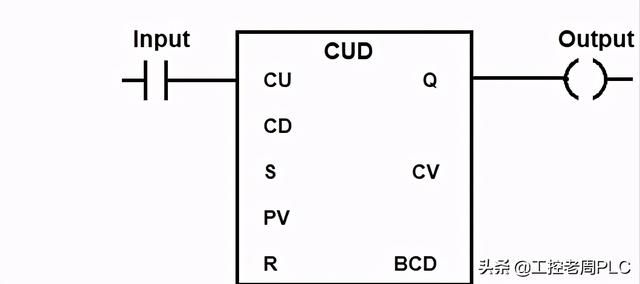

上下計數器功能框圖：

在PLC編程中，遞增/遞減計數器指令主要用於遞增和遞減計數脈衝或單位。

在ABB PLC編程中，我們可以簡單地編寫梯形圖的I / O計數器地址。我們可以在' C0 '到' C9999 '的範圍內設置該值。

對於AB PLC，LD編程中使用遞增和遞減計數器。

具有三個狀態位的定時器指令的尋址格式：

文件類型：元素編號

計數器指令地址的範圍從「 C5：0 」到「 C5：255 」。

在西門子PLC中，使用遞增，遞減和遞減計數器。這三個PLC計數器需要一些重要因素

預設計數器值（PV）和計數變量（CV）需要相同的尋址格式。LD中PV和CV的標準尋址格式。

C＃計數值

對於WPLSoft軟體（Delta PLC），您可以使用從' C0' 到' C225 '的計數器尋址。

在Delta PLC中，輸入計數器地址顯示為一般表示形式（C0，C1，C2，……..，C225）。輸出以標準格式顯示-

[CNT C0 K *（計數）]

在哪裡，

「 C0」是計數器地址範圍，「 K」是常數項。

此外，兩類計數器指令也被廣泛使用，

選擇兩種類型的計數器，以特定順序（即遞增和遞減順序）對數字脈衝或事件數進行計數。

遞增計數器的工作方式類似於遞增計數器模式。增量類型計數器的標準格式為

[INC D *（計數值）]

使用遞減計數器而不是遞減計數器。減量類型計數器的標準格式為

[DEC D *（計數值）]

其中，D為整數值。您可以選擇任何值，例如浮點值。

在GX Works2軟體中，三菱PLC計數器指令以以下尋址方式使用：

C *（地址範圍）K *（計數器值）

我們也可以重置計數器。

重置計數器功能是將計數器設置回初始狀態或正常狀態。如果要從初始值開始計數，可以使用此功能。

對於數字脈衝計數，向上和向下計數器的復位計數器功能不同。
