北海巨妖耳機怎麼拆開(Elear小烏託邦耳機單元無聲破音維修過程分享)
2023-09-22 21:26:50
品牌簡介,勁浪 Focal ,是來自法國的知名音箱品牌。Focal-JM Lab在法國Saint-Etienne(聖-艾蒂安)創立。因設計創新而揚名,因積極發展注重對市場需求的快速反應聞名全球。
型號概述,勁浪 Focal 在進軍HIFI耳機後,出了幾款壕物,Focal utopia 大烏託邦,Focal elear 小烏託邦(今日主角),Focal Elegia,Focal clear等。今天要說的是elear小烏託邦,是一款有較多創新點的耳機,採用真皮包裹頭梁,仿頭部弧型的鋁製金屬拉伸臂,有質感也有分量,開放式網罩乾淨平滑,耳機腔體搭配支架中的轉軸內置彈簧,是個創新點,佩戴時能更好適應頭部角度,不戴時會自然回到原始位置,能保持優雅美感的正姿。耳罩採用記憶泡沫墊,佩戴很自然舒適。單元採用鎂鋁複合振膜,也是一個創新點,值得品味。
聽感概覽,第一耳朵感覺聲場適中,寬鬆,動態不錯,低音彈性好,量大,低音泛音沒有推好的情況會顯得略多,推好的情況能較好烘託氛圍,中頻人聲韻美,不算太近耳,有著適當的距離感。高音解析細膩又舒適,雖然略有音染感,但是十分討好耳朵,久聽不膩。和其同價位耳機對比,能有一耳朵區別,這種區別可能不是素質上的,就是覺得這聲音很有特點,較有自己的風格。和一些朋友說的一樣,素質較尚可的味道型耳機。
耳機拆解,一位燒友的小烏,一邊無聲了,並說論壇有人說過應該是音圈斷線了。讓做耳機開發和工藝技術的筆者來了興趣。下面一步一步拆解探秘。
耳機實物質感較好,單從外觀和結構上,就可以看出設計的用心
視覺與觸感的結合,都是精緻
記憶泡沫墊耳罩,佩戴很舒適

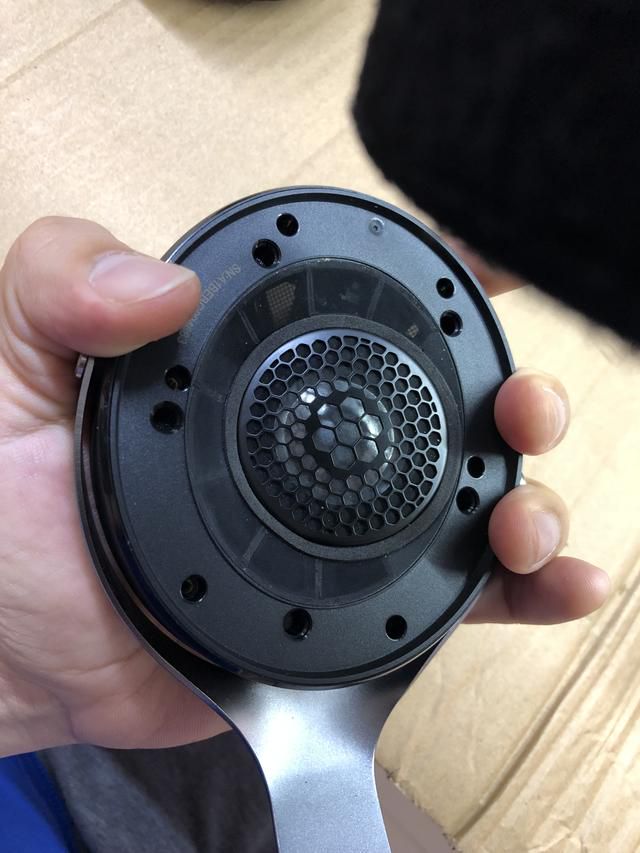

蜂巢式出音口,
松解螺絲,打開耳殼,
看到單元和常規耳機有明顯不同
開放式後聲腔一覽,金屬網的內壁,有一層阻尼網,用於協調振動氣流平衡,轉軸兩邊,有限位彈簧(創意點)

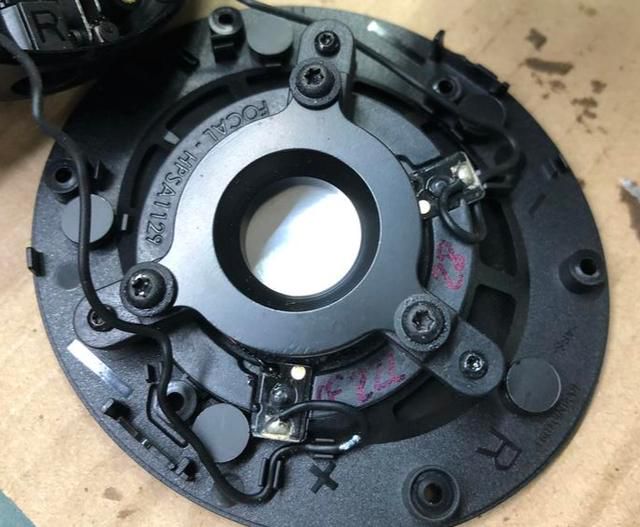

仔細觀察喇叭單元,耳機單元的設計上,算是略有創新的,全開放式單元,PU折環 鎂鋁複合振膜,類似多媒體音箱單元的設計,螺絲3點定位圓心,外磁型,銣磁的體積可以pk拜亞T1。可以看的出,耳機組裝單元的工藝順序是,先裝好振膜,焊接引線後,再鎖定磁體,這樣可以避免磁性對焊接的影響。測量喇叭單元,
沒有電阻,檢查看看斷線口在哪裡
老花鏡和放大鏡的功力,找到斷線口在正極焊線端子邊緣
卸下單元磁體,直觀音圈,用的是無骨架音圈,比常規耳機音圈更高,從技術角度分析,這種高度的音圈,用紙管音圈的話,對承受功率來說,會略好。
分析斷線原因為:採用pu振膜,和全開放單元設計,比常規單元更長的高音圈衝程,以及較大的振幅。聽歌時,振膜振動過程,對引出線的彎折程度也比常規耳機單元的大的多,所以導致音圈引出線疲勞斷線。憑經驗目測引線線徑約0.035mm,重新用0.25mm的漆包線,延長焊線端子點,焊點對接,增加振動緩衝距離。

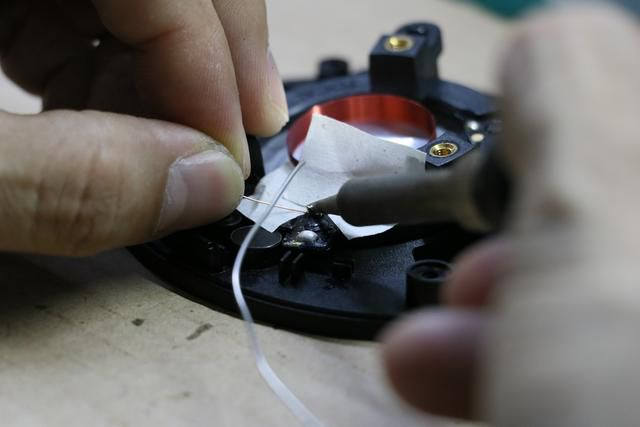

做好防護措施,焊接音圈線,
測量電阻,恢復OK,
焊接完成後,在焊接點,上一層抗氧化和緩衝膠水,增加引出線的支撐和耐彎折力。
無聲問題解決,將懸空引線整理,做到上下左右都有振幅空間預留,防止碰撞的位置。重新組裝單元,
掃頻檢聽單元是否破音,發現單元有明顯破音
檢查破音原因,先檢查引出線焊接走線,沒有碰撞空間,都有很好的振幅空間預留,沒有問題。
再次老花鏡 放大鏡檢查,發現問題所在,

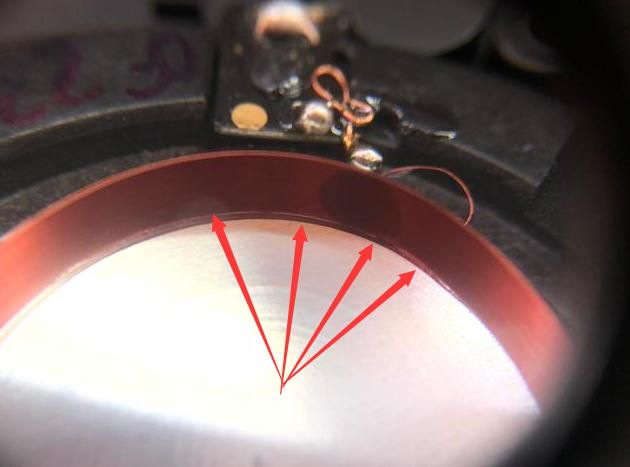

箭頭所指的位置,可以看見一條透光縫隙,說明音圈已經輕微散線脫離,破音原因就是脫離的部分,在振動時和振膜碰撞產生。另外,說明一下,耳機單元,如果使用無骨架音圈,不適合做太高,功率較大時,相對容易散線或變形,如果像鐵三角用的紙管音圈,或 拜亞用的膠管音圈,承受功率上會更為可靠。
使用專用振膜加音圈粘合膠水,調試好相應比例,做好音圈和振膜的內壁粘合,
自然乾燥4小時
乾燥完成,和同時進行的索尼WH-1000XM2和個影,來「茄子~~」,他們笑的挺開心
掃頻檢聽,破音消失,說明破音原因確實是音圈散線脫離導致,已解決。

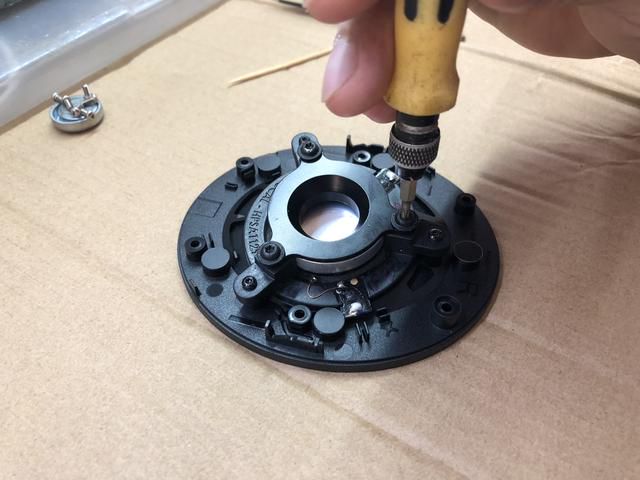

重新回歸腔體
組裝好耳機,做好相應氣密
測試頻響相位失真,一致性,左右對比OK,在出廠合格範圍內,滿血復活。

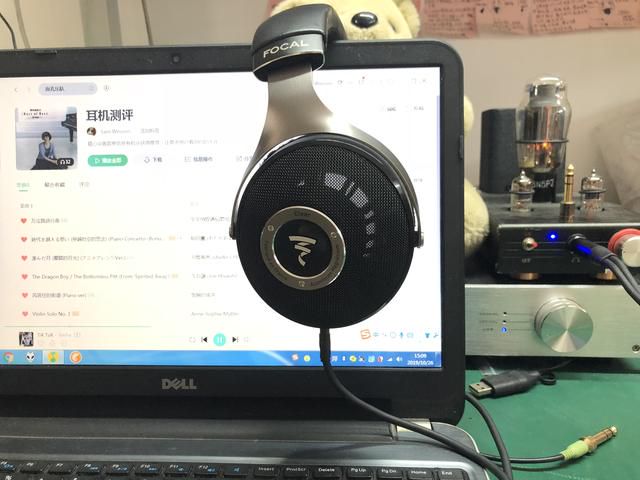

試聽曲目,柔和,韻美,細膩,這款耳機給人的感覺就是,一耳朵的不同,並不是說素質上,就是覺得好聽,有味道。
