solidworks怎麼畫揚聲器（用SolidWorks畫一個長條音箱）

2023-09-22 13:02:45 1

1.【前視基準面】畫3點中心矩形，添加：豎直、水平、相等幾何關係。

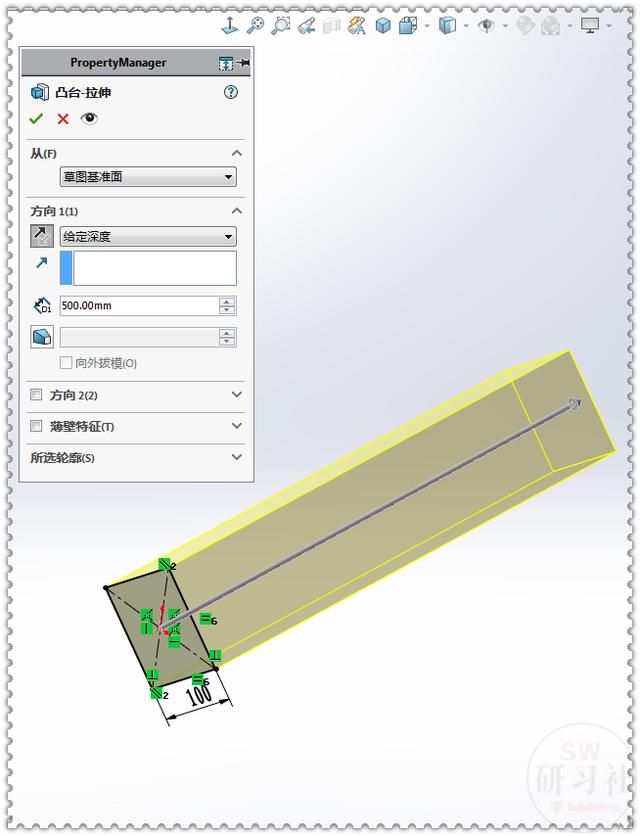

2.【拉伸凸臺】給定深度：500 。

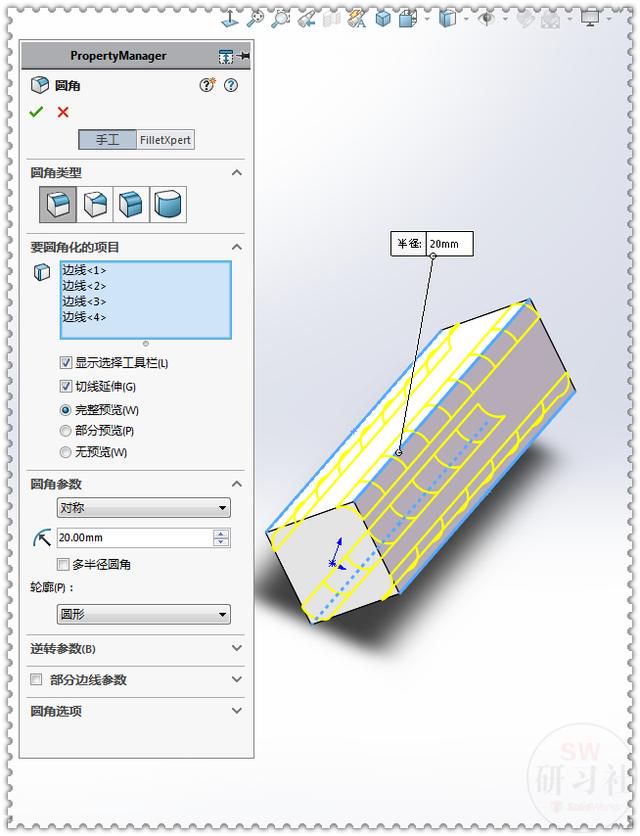

3.【圓角】半徑：20 。

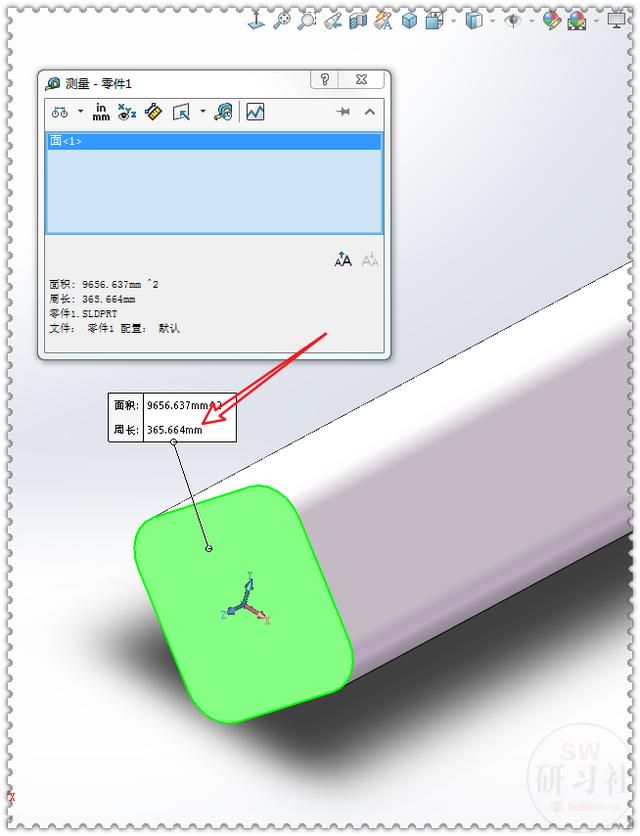

4.【評估】測量周長：365.644 ，一會要用這個長度。

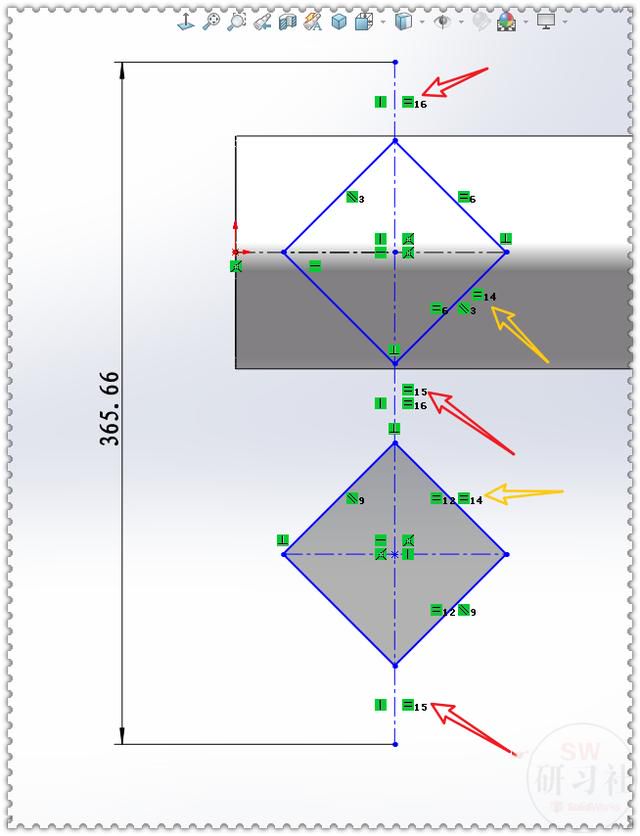

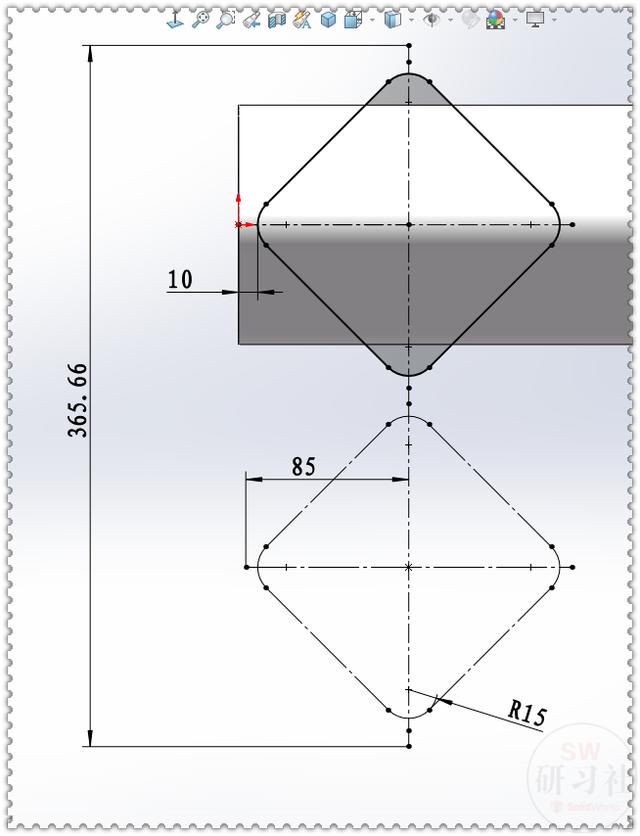

5.【右視基準面】畫草圖，兩個正方形（3點中心矩形）之間有3段中心線，添加：相等幾何關係；兩個正方形也添加：相等；（總高度就是周長：365.664）

5-1.圓角，半徑：15 。

5-2.標註尺寸，並把下方的正方形轉為構造線。

6.【拉伸凸臺】等距：100 ；給定深度：1 。

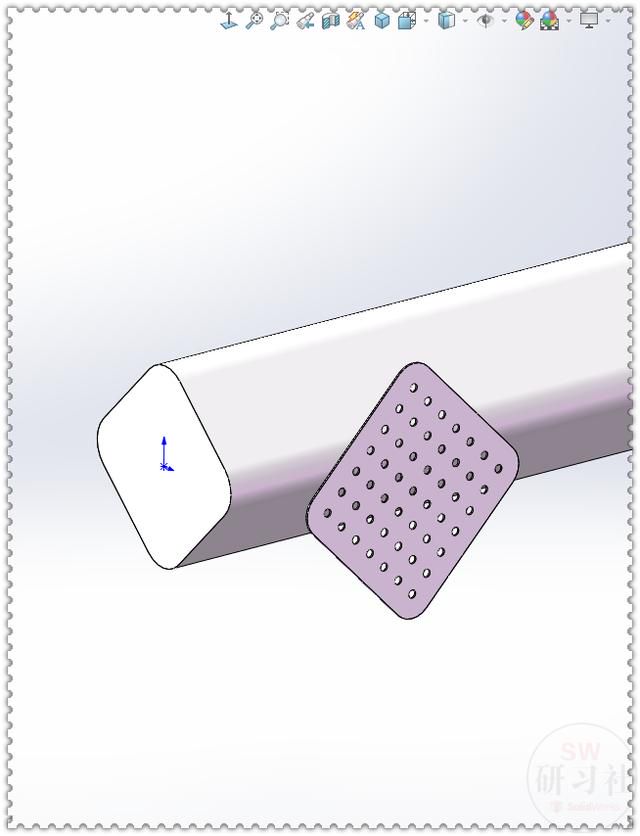

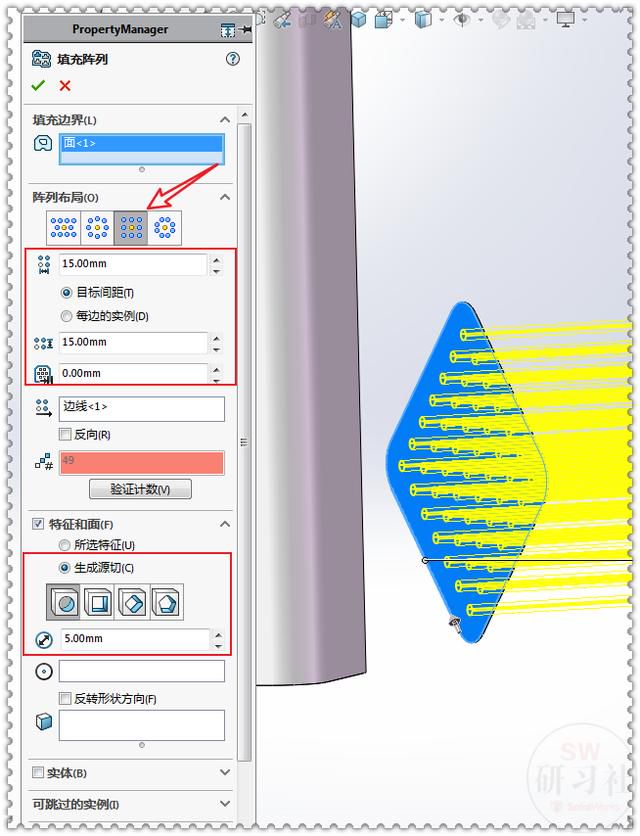

7.【填充陣列】填充邊界：藍色面；陣列布局：方形；間距：15 ；生成源切，直徑：5。

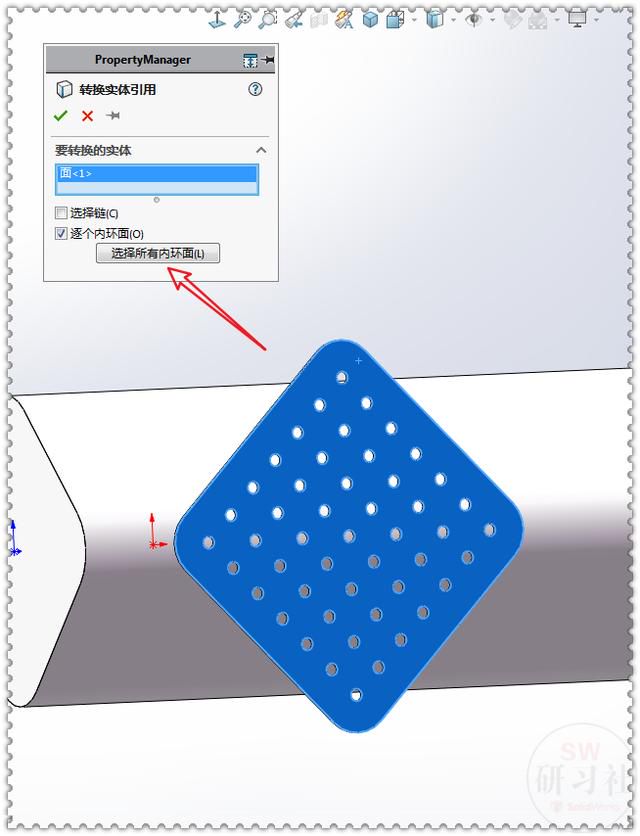

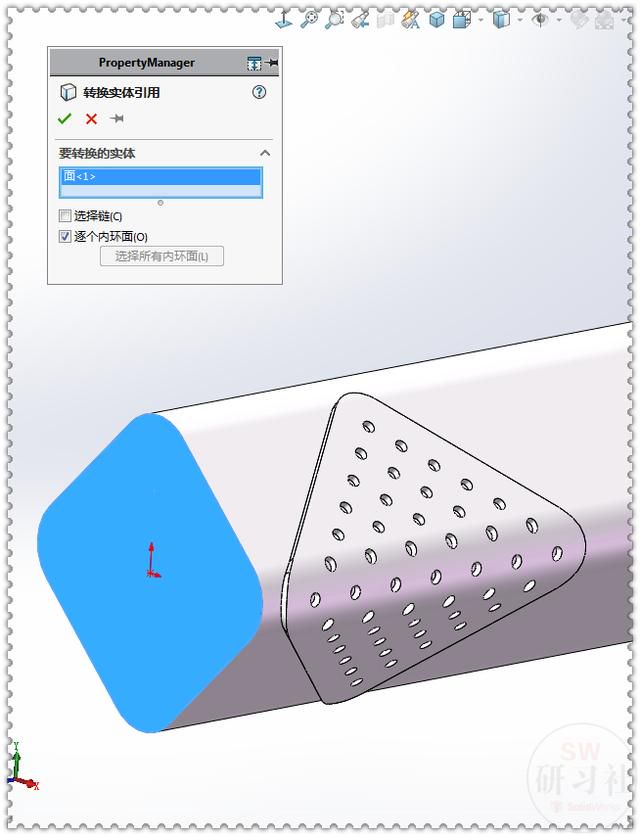

8.在藍色面上草繪，【轉換實體引用】選擇所有內環面。

8-1.外側邊線也需要。

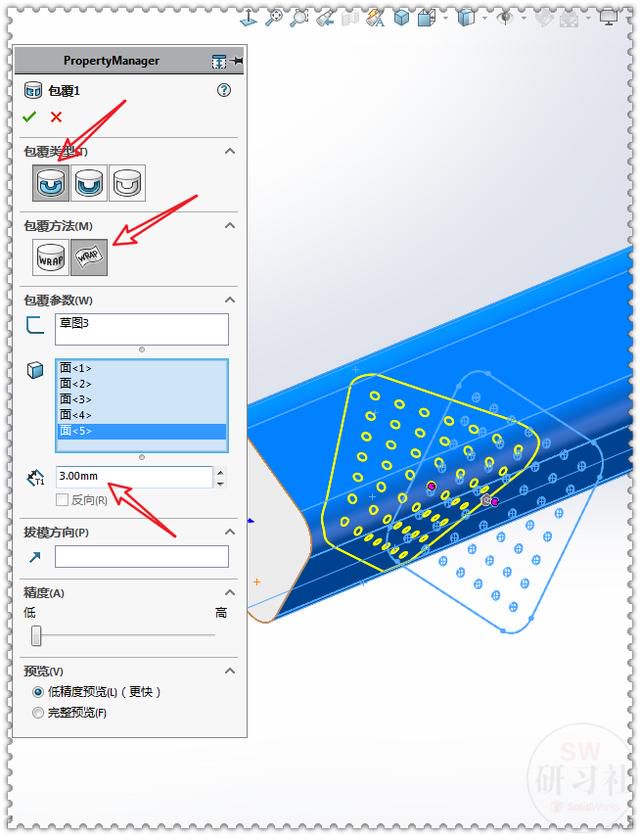

9.【包覆】包覆類型：浮雕；包覆方法：樣條曲面；厚度：3 。

10.【前視基準面】【轉換實體引用】藍色面。

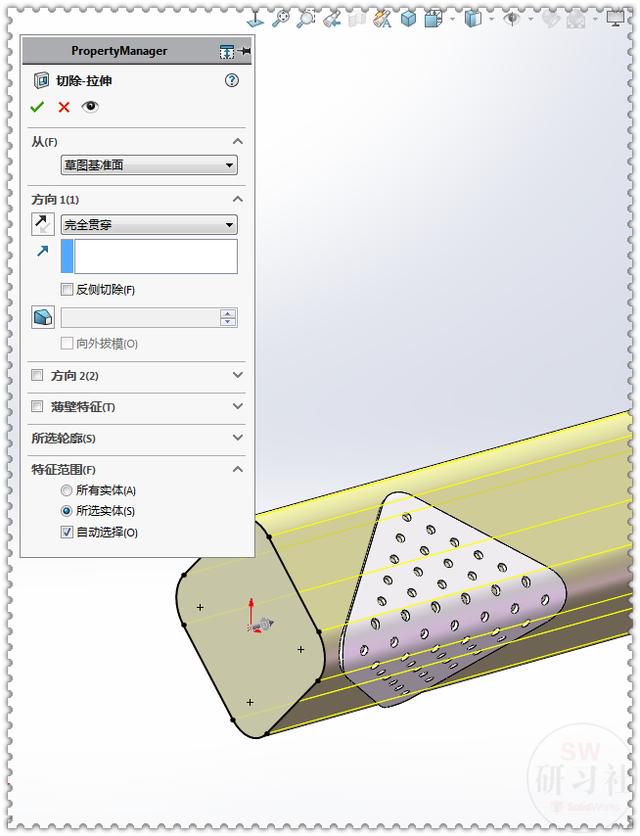

11.【拉伸切除】完全貫穿。

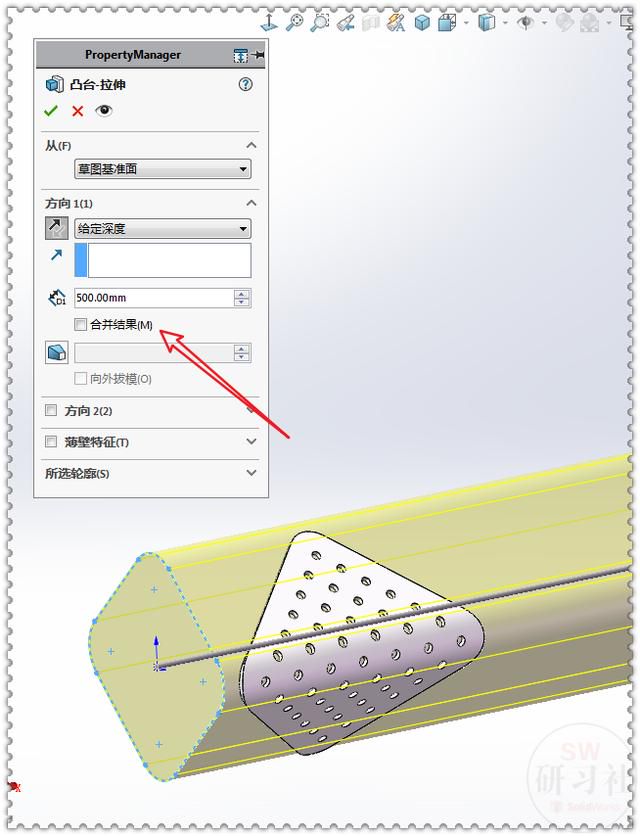

12.還是用上面那個草圖，【拉伸凸臺】給定深度：500 ，去掉：合併結果。

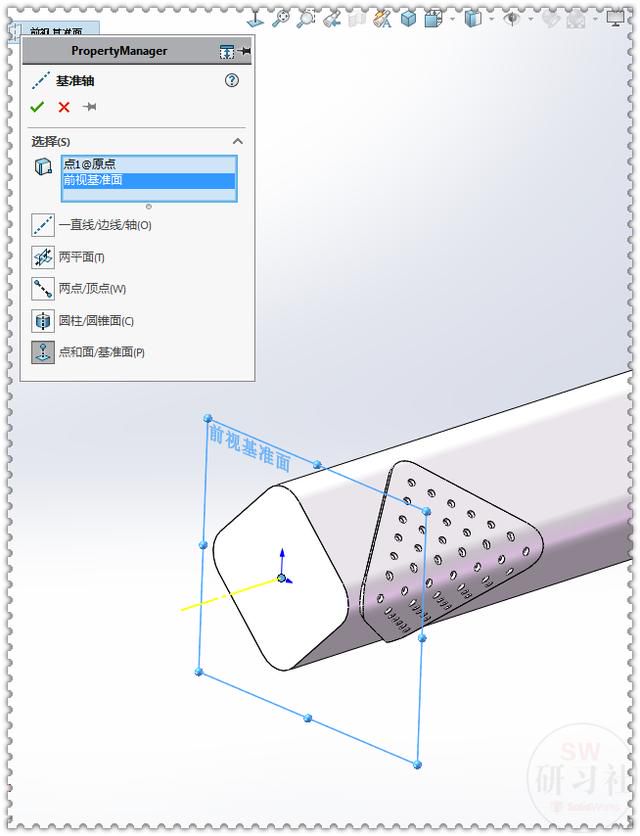

13.【基準軸】原點 前視基準面。

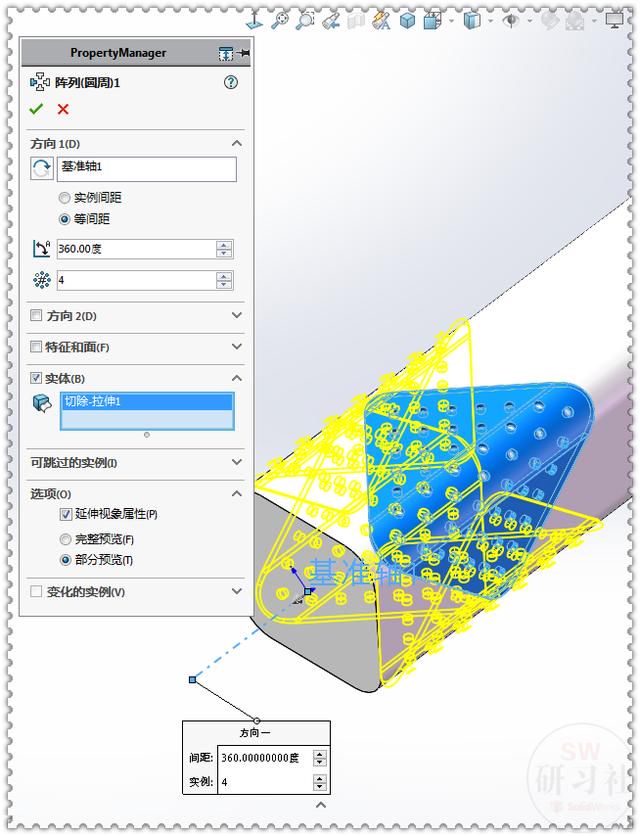

14.【圓周陣列】實體：4個。

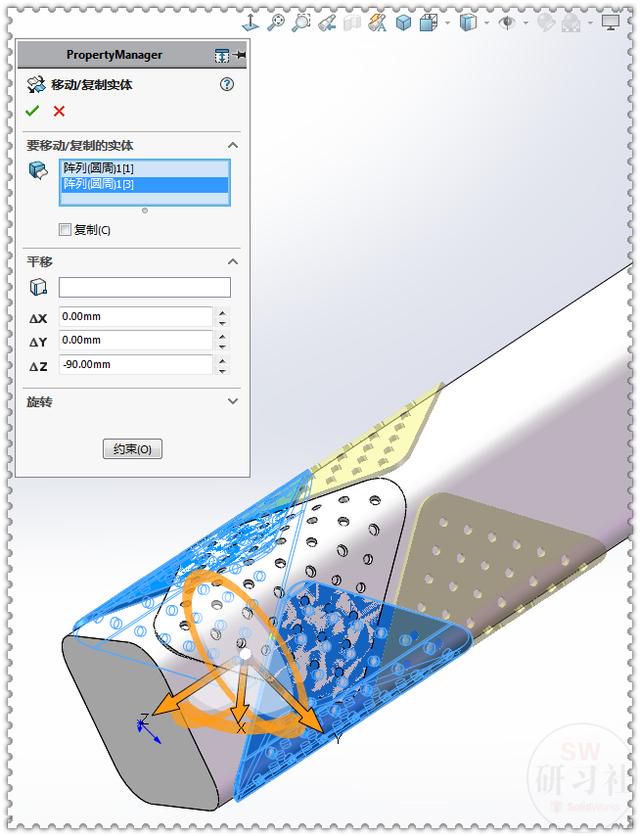

15.【移動/複製實體】選擇兩個藍色實體，沿Z軸移動：90 。

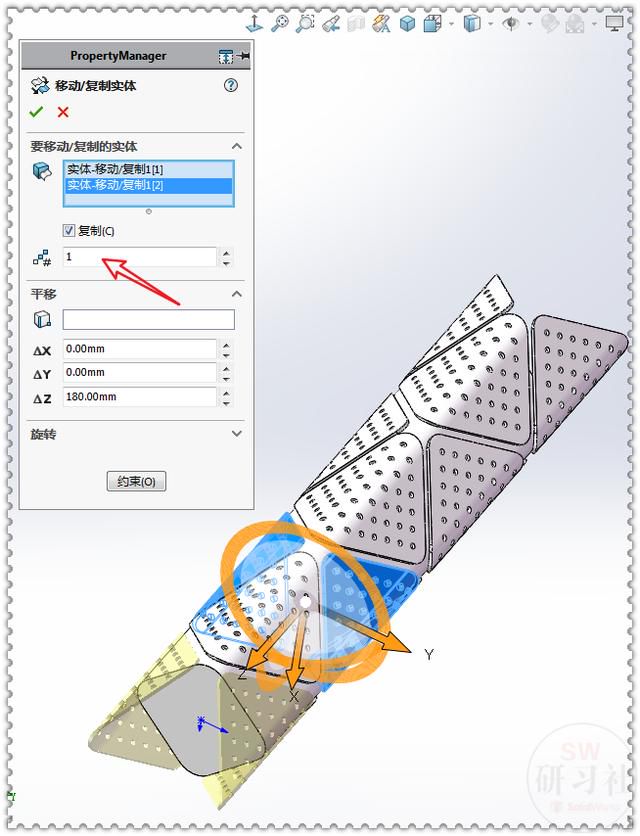

16.【移動/複製實體】選擇四個實體，沿Z軸：180 。

17.再向左邊複製兩個。

18.【右視基準面】畫矩形。

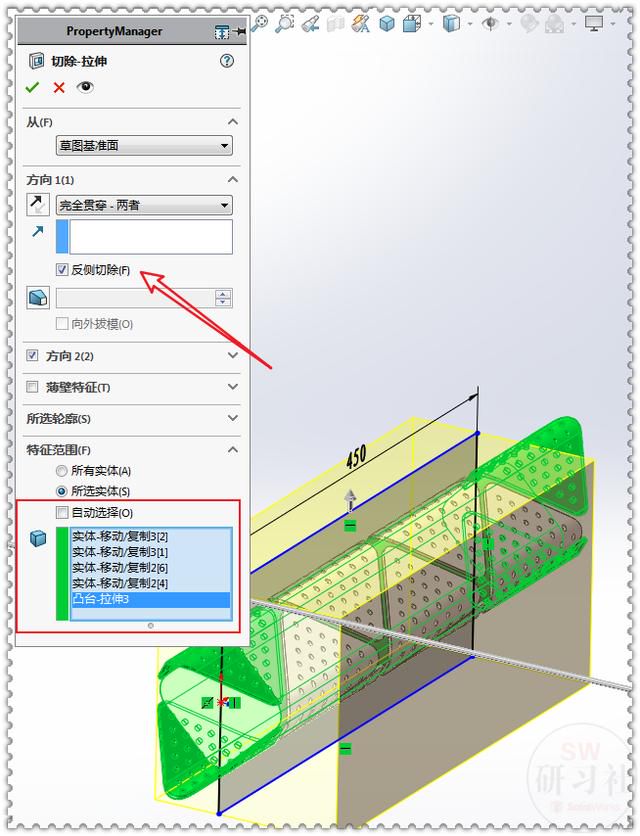

19.【拉伸切除】勾選：反側切除；特徵範圍：多出的幾個實體。

20.【移動面】選擇立方體左右兩個面，等距：10 。

21.添加圓角，半徑：5 。

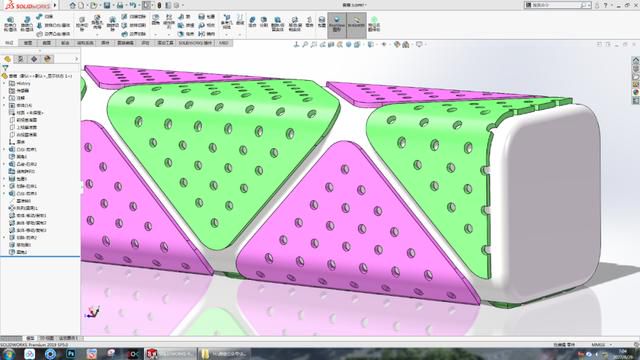

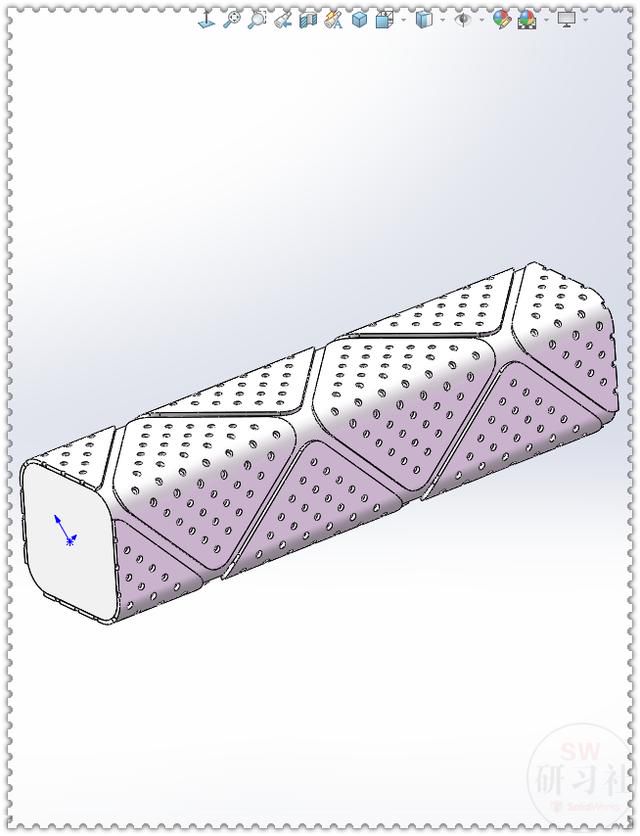

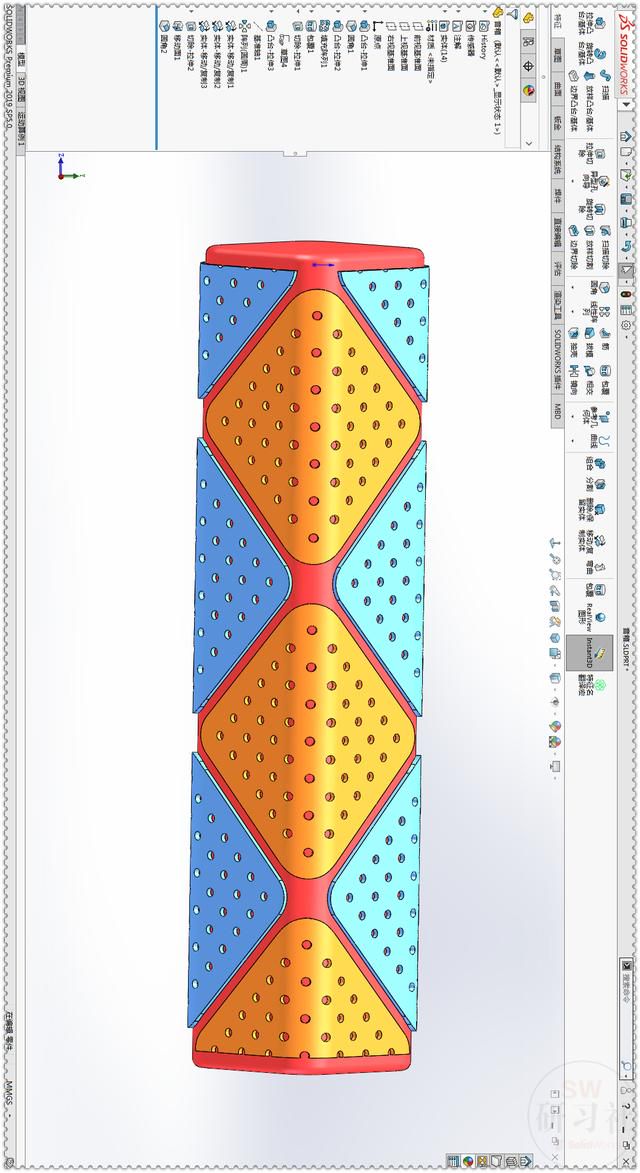

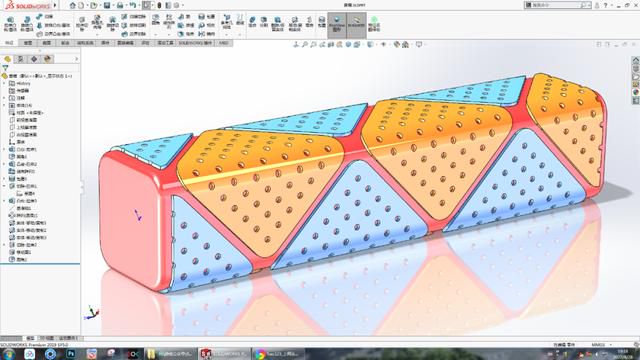

22.完成。
