電源模塊的工作原理（電源模塊使用事項要注意）

2023-10-12 22:21:16 4

電源模塊可以說是電子設備的心臟，如果不進行維護，使用不注意，那麼就會很容易損壞電源，從而增加額外成本。那電源模塊使用注意事項都有哪些呢？今天通程創品就來給大家分享！

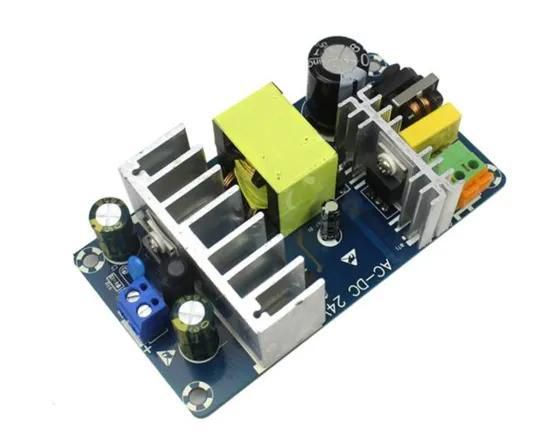

電源模塊

電源模塊使用注意事項：

一、電源模塊底板輸入輸出之間的電氣間隙與爬電距離

電源模塊性能參數中隔離耐壓是一項比較重要的參數，我們除了需要選擇合適耐壓值的電源模塊，還需要關注電源底板的電氣間隙，以滿足最終產品的電氣隔離參數。

DC-DC模塊一般根據耐壓不同，留夠3~7mm的電氣間隙；AC-DC模塊由於有高壓的存在，一般電氣間隙需要留到8mm以上。

二、注意電源模塊裸機的EMS等級

標準的電源模塊數據手冊，都有EMC特性一欄，並已標註相應的等級及參考電路。客戶可根據自己實際的EMS等級要求來設計相應電路，避免由於裸機等級滿足不了要求而重複改板，相反導致多加器件成本增加。

三、一般電源模塊不能進行熱插拔

市面上大部分電源模塊不支持熱插拔，所謂熱插拔就是在帶電帶負載的情況下對模塊進行插拔操作。一般需要熱插拔的模塊都是冗餘模塊及備用模塊，此類電源模塊都有加入熱插拔控制電路，防止插拔時產生尖峰電壓損壞電源。

四、AC-DC電源模塊均支持直流輸入

AC-DC電源模塊都是支持直流輸入的，並且由於內部整流橋的作用，直流輸入端是不分正負極的。雖然支持交直流兩用，但是也要注意電壓輸入範圍，不能超出輸入範圍使用。一般輸入參數為：85-265VAC（100-370VDC）。

五、DC-DC電源模塊注意輸入極性問題

此注意事項，主要是針對帶電源線輸入的電源模塊的使用。在帶線電源模塊使用時，注意需使用不同顏色的線區分開正負極（一般使用常見的紅色與黑色），防止工程安裝時出現接反損壞模塊，另外也可以在設計是加入防反接二極體。

以上就是通程創品今日分享的內容啦，希望對大家有幫助。如果您還有其他疑問，歡迎一起探討交流。
