solidworks工程圖出圖全過程（solidworks生成工程圖基本步驟）

2023-10-13 01:12:27

現如今三維設計方便快捷，如何快速生成加工圖紙，就顯得尤為重要，下面簡單介紹一下如何將三維模型快速轉化為二維加工圖紙的基本操作，供初學者學習使用。

步驟1：先在solidworks建模界面點擊工具—選項菜單，如圖1所示；

圖1 建模界面

步驟2：然後跳出系統選項菜單，點擊系統選項—默認模板，如圖2所示；在序號3處注意是工程圖模板的存儲位置；

圖2 系統選項界面

步驟3：然後在計算機地址輸入框中輸入工程圖模板地址C:\ProgramData\SolidWorks\SOLIDWORKS 2016\templates，如圖3所示，在該目錄下放入已經設置好格式的工程圖模板；

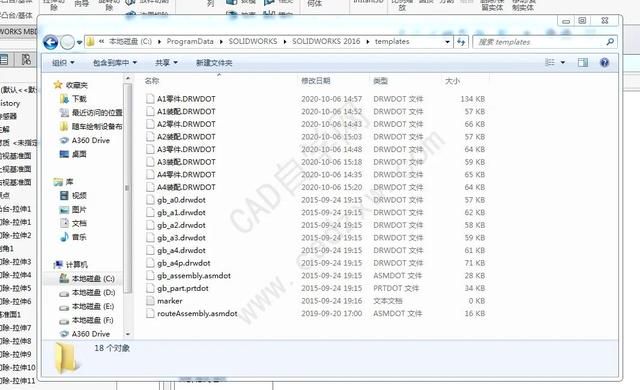

圖3 工程圖模板位置

步驟4：然後回到主界面，點擊菜單文件—從零件製作工程圖，如圖4所示；

圖4 主界面

步驟5：生成工程圖界面，點擊標準三視圖，生成零件三視圖，如圖5所示，如果需要剖視圖，可點擊菜單生成；

圖5 零件三視圖

步驟6：然後在該界面點擊文件—另存為菜單，如圖6所示；

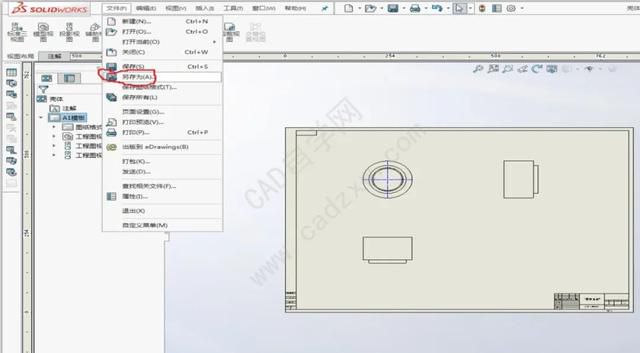

圖6 主界面

步驟7：最後生在另存為界面，文件格式改為dwg格式，點擊選項，然後在選項菜單界面的「比例輸出1:1」設置如圖7所示，其餘默認，最後點擊保存；

圖7 輸出選項

步驟8：通過solidworks生成的零件圖只是基礎的三視外形圖，具體標註及細節尺寸、技術要求的表達，可以通過AUTOCAD軟體打開之前生產的dwg文件進行修改而實現。部分操作也可以設置鍵盤快捷鍵進行操作。
