對於喜歡小機箱的玩家來說，一款高品質的SFX電源是非常有必要的，不過SFX電源的選擇較少，其中還有很多低瓦數低效能的產品，也就阻礙了玩家升級更高性能的硬體。

鑫谷M600G電源

鑫谷為需要小電源的玩家設計了名為M600G的SFX電源，並一改之前的低效率布局，把額定功率做到了500W，並通過80 PLUS金牌認證，這樣在小機箱裡也可以裝備更加強勢的硬體了。

鑫谷M600G電源

M600G電源採用小巧的身形設計，並搭配全模組線材，旨在為玩家提供更好的使用體驗，500W的額定功率也可以滿足大多數小機箱用戶的使用需求，那麼這款電源的實際表現如何，下面我們就為您帶來鑫谷M600G電源的評測。

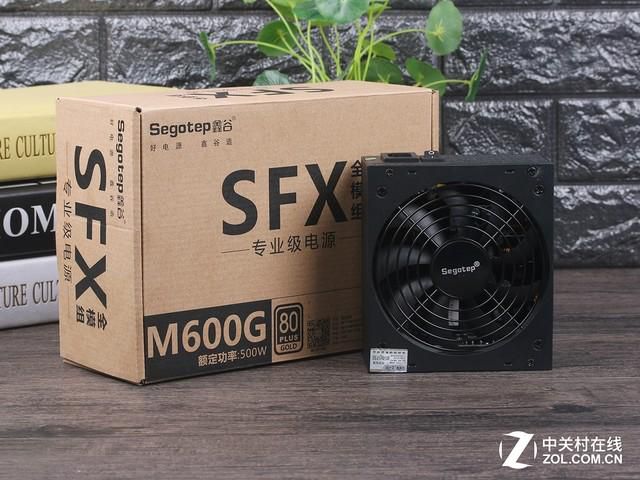

鑫谷全模M600G電源的包裝風格非常簡約，包裝沒有任何花哨的設計，簡約的紙盒上標註了電源的主要參數。包裝內部包含電源主體，使用說明，安裝螺絲和模組線材包，方便收納不使用的線材。

鑫谷M600G電源

鑫谷M600G電源

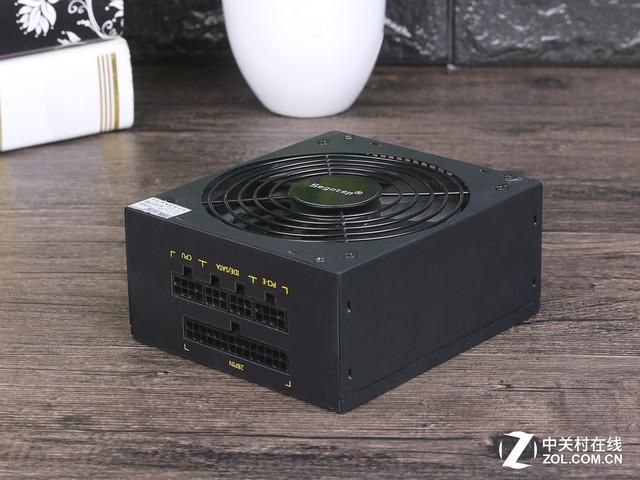

鑫谷M600G電源採用簡約的設計風格，整體的啞光黑可以說非常沉穩，在側面也沒有任何裝飾，在頂部有一把散熱風扇，可以為電源內部的原件提供良好的散熱基礎。

鑫谷M600G電源

鑫谷M600G電源

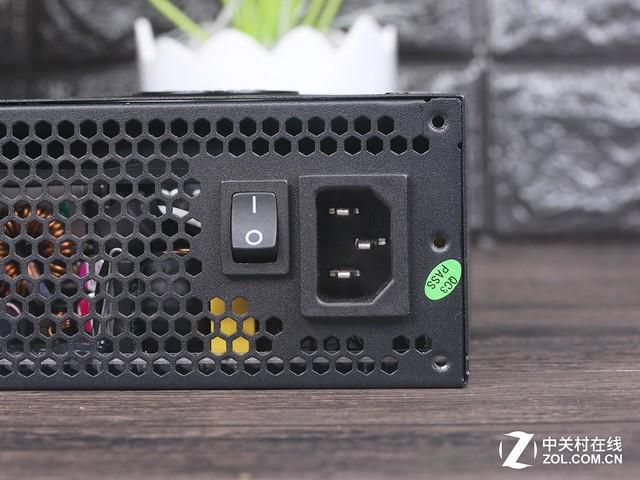

這款電源的外形尺寸為140×125×64毫米，緊湊的設計更加小巧，方便放在小機箱中，小巧的設計也可以更加高效地利用空間。電源在輸入端設計了獨立開關，方便用戶在不使用時關閉電源，無需插拔電源線。

鑫谷全模M600G電源的參數銘牌標註清晰，產品的額定功率為500W，可以滿足主流遊戲平臺的用電需求。電源經過了80 PLUS金牌認證， 12V的單路輸出達到了41A即492W，可以為高性能的硬體提供充足的供電。

鑫谷M600G電源參數銘牌

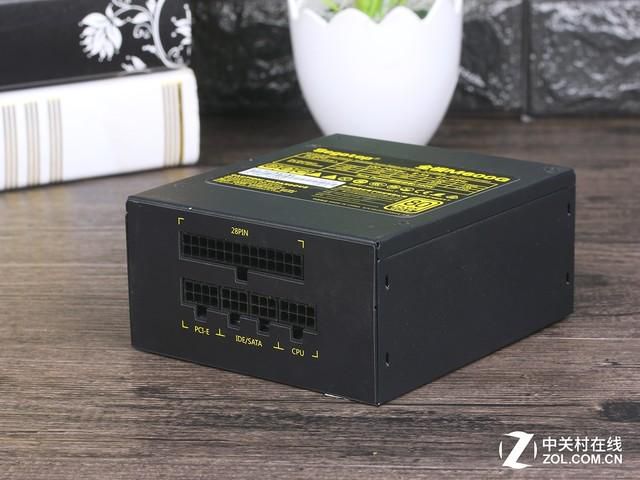

鑫谷M600G電源全模組輸出

M600G電源採用全模組線材設計，豐富的線材可以滿足玩家多硬體的供電需求。所有線材都採用了扁平線材設計，方便玩家在機箱中背線，隨附的魔術貼也方便收納和布局線材。

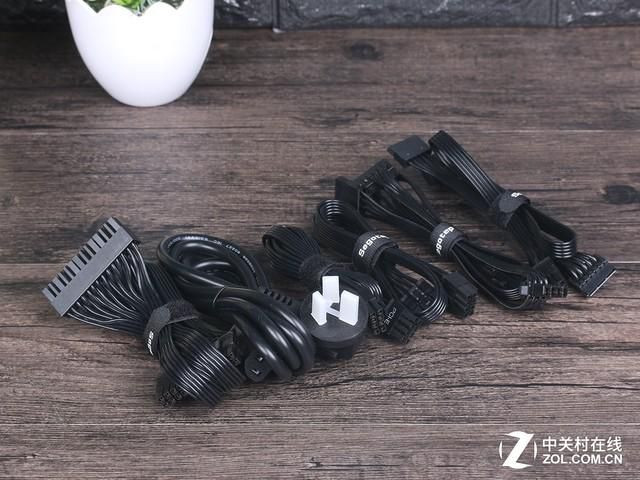

鑫谷M600G電源輸出線材及電源線

鑫谷M600G電源輸出線長示意

在長度方面，全模M600G電源的表現不錯，CPU和主板的線長都達到了38釐米，其餘線長也很充足，對於放置SFX電源的機箱來說還是非常夠用的，豐富的接口設計也能為多硬體的玩家提供很好的兼容性支持。

在實測轉換效率中，鑫谷全模M600G電源有很好的表現，產品通過了80 PLUS金牌認證，實測達到了白金牌的效能，整體的轉換效率很高，節能表現非常好。

鑫谷M600G電源實測轉換效率

鑫谷M600G電源輸入輸出功率比

鑫谷M600G電源功率因數

鑫谷M600G電源待機功耗

在輸出輸入功耗比和功率因數測試中，這款電源也有很好的表現。得益於主動式PFC設計，電源有更好的功率因數表現，低至0.31W的待機功率也可以為用戶提供穩定節能的用電支持。

電源在轉換效率方面的表現優秀，接下來我們看看電源的電壓偏離情況，這樣也能夠直觀的了解到電源的各路輸出及穩定性表現。

鑫谷M600G電源 12V電壓偏離

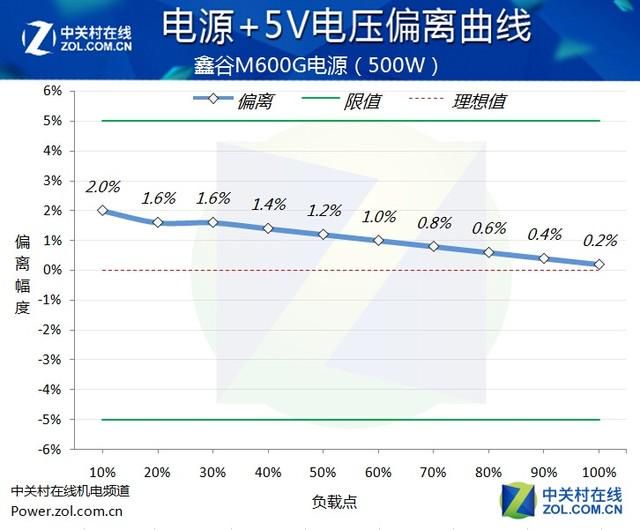

鑫谷M600G電源 5V電壓偏離

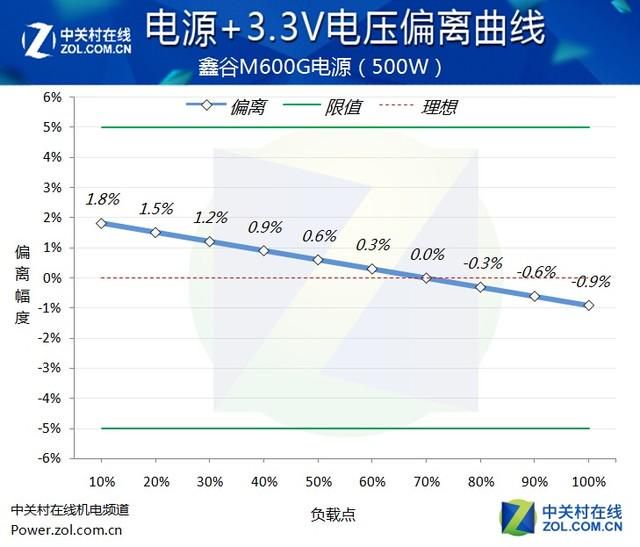

鑫谷M600G電源 3.3V電壓偏離

從實際的測試表現來看，鑫谷全模M600G電源的表現出色， 12V的電壓偏離控制在0.3%的幅度內， 5V和 3.3V的電壓偏離則控制在2%的偏離幅度內，這樣的電壓偏離非常值得肯定。

交叉負載能夠將各路輸出拉到極值進行測試，也就更能體現出每一路的偏離狀況，接下來我們看看測試的結果如何。

鑫谷M600G電源交叉負載偏離設定

鑫谷M600G電源 12V交叉負載電壓偏離

鑫谷M600G電源 5V交叉負載電壓偏離

鑫谷M600G電源 3.3V交叉負載電壓偏離

從測試結果來看，鑫谷全模M600G電源同樣表現出色， 12V的交叉負載電壓偏離控制在0.6%的幅度內， 5V和 3.3V的電壓偏離則控制在2%的偏離幅度內，遠優於5%的電源規範，這樣的表現屬於很高的水準。

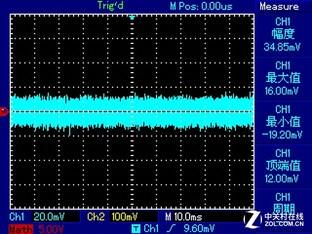

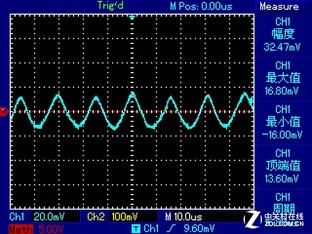

電源紋波是電壓波動的一個表現，屬於電源在交流變直流過程中不可避免的，但紋波的大小可以體現出電源做工的優良與否，下面我們通過紋波來看看鑫谷M600G電源的表現。

在100%負載下，電源的紋波表現非常好，整體波動很小，不同電路的輸出紋波都控制得很好，所有的輸出紋波都優於英特爾的電源規範，這款電源的輸出雜波很少，內部的濾波設計也做的很好。

在測試了電源的輸出表現之後，我們再拆開電源來看看產品內部的做工和用料表現。

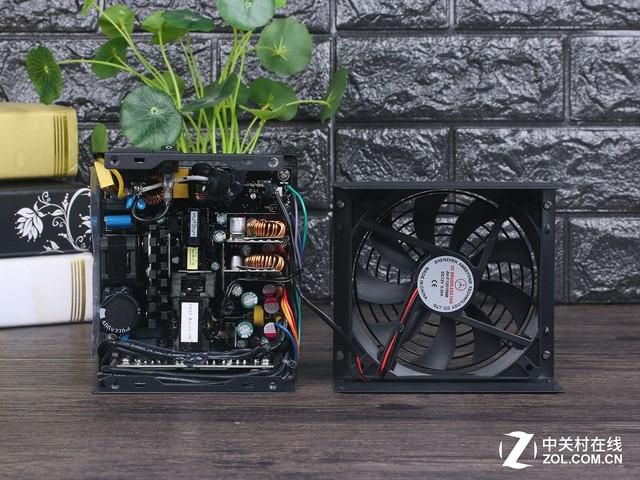

鑫谷全模M600G電源內部設計

雖然內部的空間有限，鑫谷全模M600G電源還是有很好的內部設計和用料。電源採用主動式PFC及同步整流 DC TO DC的設計，具有很高的轉換效率。

鑫谷全模M600G電源一級EMI電路

鑫谷全模M600G電源二級EMI電路

電源的EMI電路齊備，一級EMI在輸入端，二級EMI則布局再電路板上，主電容為臺系智寶電容，270μF，穩定性還是有所保障的。

鑫谷全模M600G電源主電容

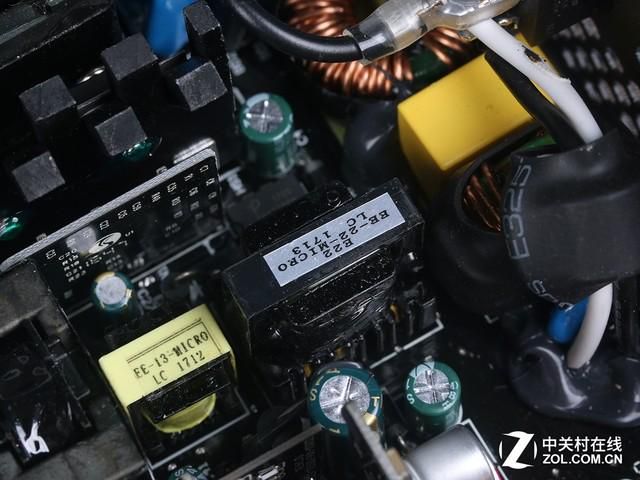

鑫谷全模M600G電源變壓器

評測總結：鑫谷全模M600G電源採用簡約的設計，SFX的小尺寸設計使其可以用在小體積的機箱內優化內部空間，500W的額定功率可以滿足很多玩家的使用需求。電源的金牌效能有很好的節能表現，穩定的電壓輸出和交叉負載都有很好的表現，良好的設計和用料也為穩定使用提供了基礎，這款電源適合追求高效能和小體積的玩家選擇。
