D-Link KVM江蘇銀行數據中心解決方案

2023-12-11 02:23:00

客戶情況：
江蘇銀行數據中心機房，伺服器約36臺左右，36臺伺服器分別架構在3臺機柜上，每個機櫃大約有伺服器12臺。

現尋求一種解決方案，管理員可通過每個機櫃KVM設備集中統一管理當臺機櫃下所有伺服器，這樣可保證機房內運行設備的安全。減輕了網管人員的工作，提高了工作效率。

D-Link LCD KVM 解決方案

    客戶基本需求：
    1、當網絡出現故障時可實現帶外集中管理伺服器，更及時的處理機房伺服器隱患；
    2、節省機房使用空間、節約硬體成本；
    3、單臺KVM支持16口，單臺可同時管理16臺伺服器；
    4、設備需支持不同類型接口 – PS/2、USB接口；
    5、滿足伺服器不斷擴充的需求，可實現向下串聯單一控制端集中管理更多伺服器；
    6、可遠程或本地實現伺服器BIOS 管理層級；
    7、靈活有效安全防護機制；
    8、單臺KVM設備需支持鍵盤、滑鼠、顯示器、KVM整合在一起；
    9、單臺設備支持外接顯示器功能可監控所操作伺服器的狀態。

方案設計原則：1、安全性: 使用密碼保護安全機制；2、高擴充性: 可簡單擴充系統的設備數量與管理功能；3、兼容性: 採用的設備完全向下兼容原有KVM設備,節省成本.可兼容不同作業系統、不同伺服器種類。

方案設計概述：KVM集中管理系統，如下圖所示，整個系統構件在D-Link旗下的企業級多計算機切換器系統DKVM-L716H的基礎上，每個機櫃放置一臺DKVM-L716H，管理員可在當下LCD KVM 下集中管理當下機櫃內所有伺服器，本機房共設3個機櫃每個機櫃放置一臺DKVM-L716H,每臺DKVM-L716H後面板可外接顯示器可在監控室監控伺服器運行狀態。

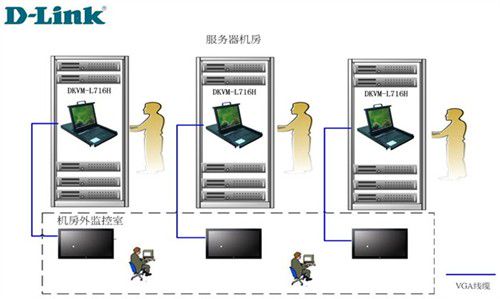

方案聯機圖機

    DKVM-L716H產品應用及特點：
    1、大中小企事業機房,兼具高彈性與經濟效益的機房管理產品，適用於各種不同機房環境；
    2、全新的帶外管理理念純硬體連接控管伺服器高穩定性實現BIOS層級管理；
    3、當網絡出現問題時能及時通過帶外管理通道及時解決伺服器故障；
    4、採用密碼保護及控制端加鎖設計提高系統安全性；
    5、節約企業購買多臺鍵盤、滑鼠、顯示器、的數量節約硬體成本。節省機房使用空間、節約企業電量消耗；
    6、可通過單一界面統一集中管理多臺伺服器提高使用者的工作效率。■
