小米note3頻繁重啟無法開機（小米note3不開機維修）

2023-09-14 22:39:03 2

今天解到一個小米不開機的，根據顧客的情況反應，機子是自己換屏幕總成，換了之後還用了一天，之後就發現開不了機子了。跟顧客確定價格後，開搞。

至此省略一千字拆機……中。

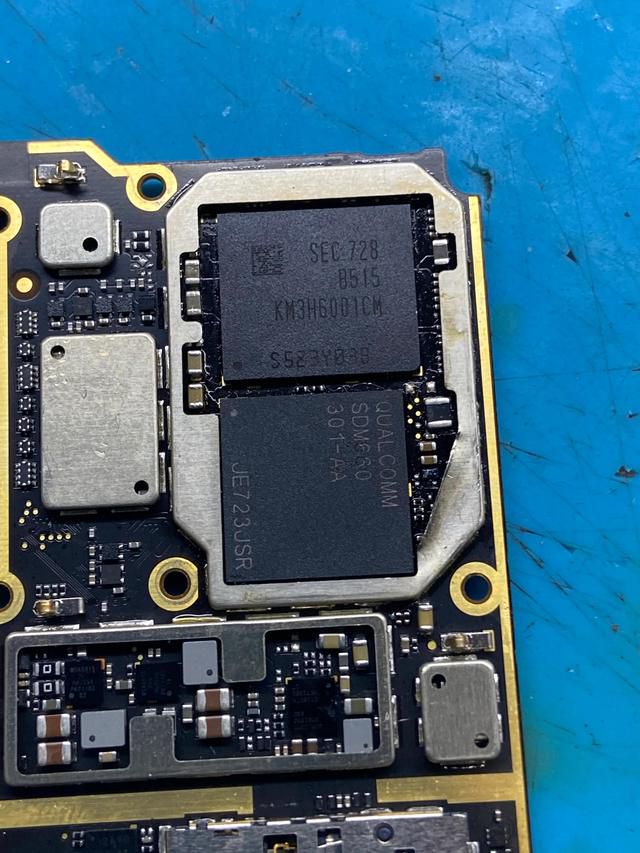

觀察CPU，字庫與快閃記憶體，發現沒有封膠，鐵皮被剪掉了，估計是被修過。客戶沒有說實話而已。

觀察電源晶片有很多焊油，估計是加焊過了。

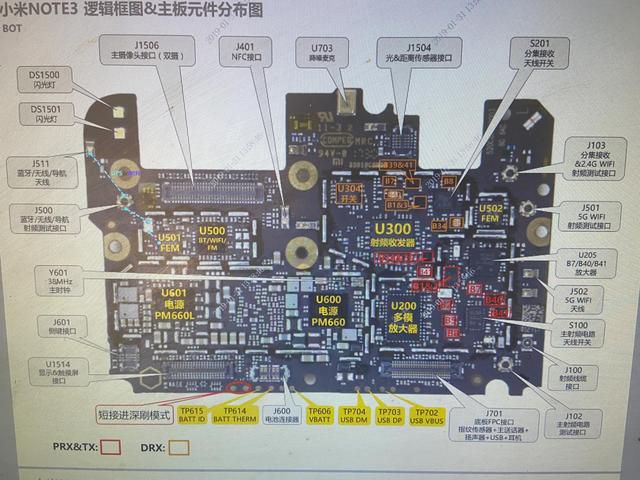

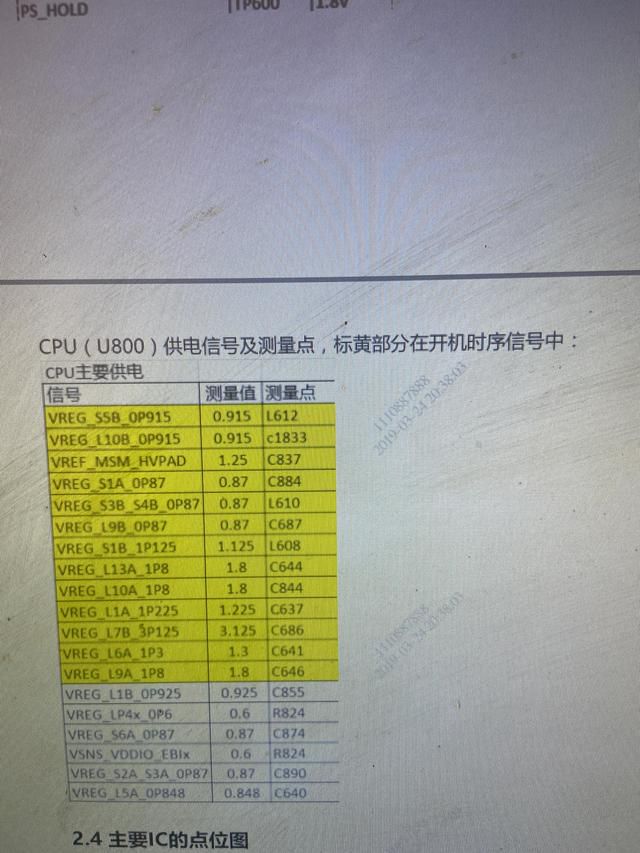

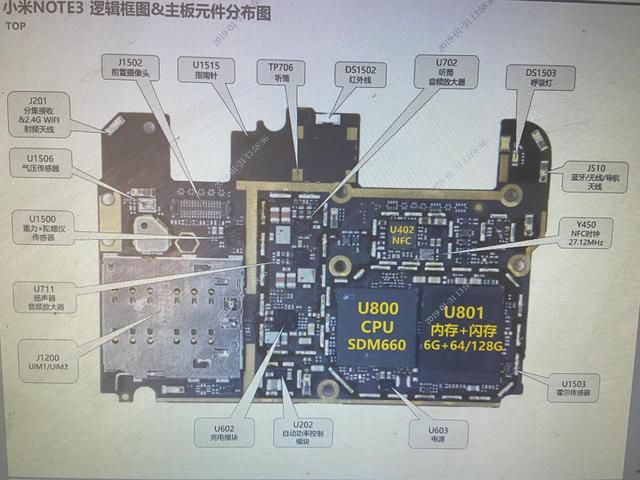

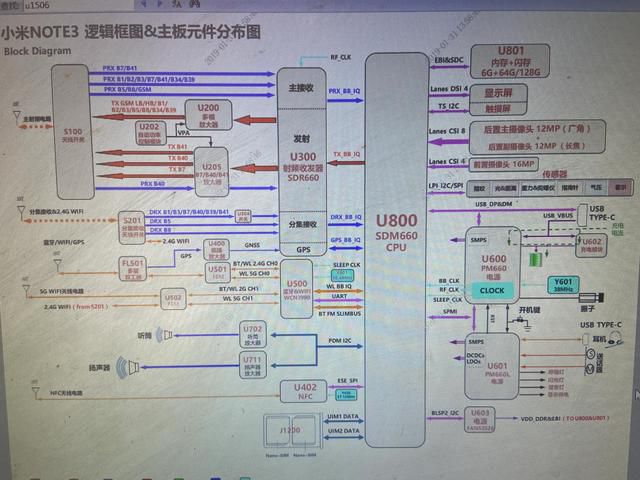

通過電腦查詢這機型的相關資料

二話不說選找穩壓電源開機排線。發現沒有合適的電源接口。拆電池小板上電。

此處忘記拍照了

上電不漏電，按開機鍵有反應。開機電流跳到150毫安後回落30毫安，不斷重複。鬆手歸零。

測試電池供電阻值與電壓OK

測試主供電VPH_PWR主供電，阻值電壓也OK。

查電源的負載線路，都測了也沒見有短路。

進入深思…………

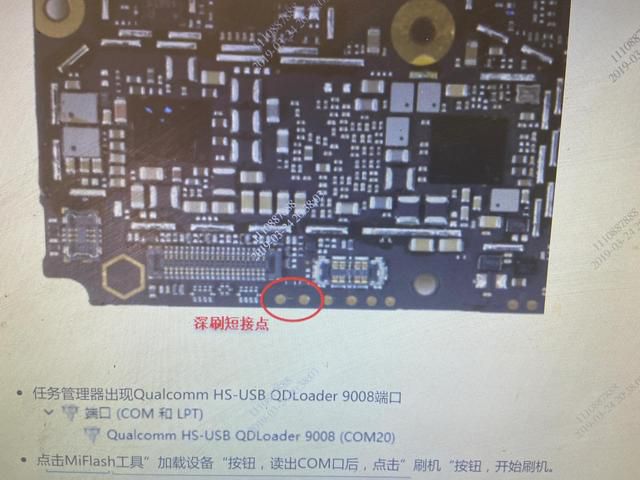

試一試短接連電腦。結果也沒有反應。

再一次沉思…………

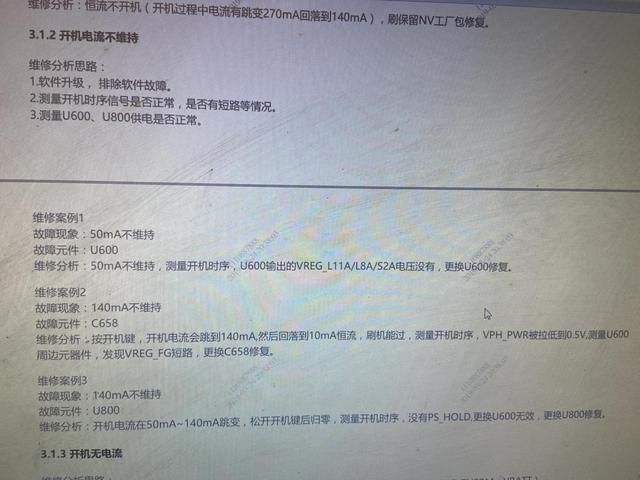

此類電流歸類為開機電流不維持歸零。

做了一下分析。動手對電源全部380 40風加焊。

很遺憾，上電按開機鍵，故障依舊。濤聲依舊

再一次進入深思…………CPU沒工作。供電，復位，時鐘。

哪個環節出問題呢？

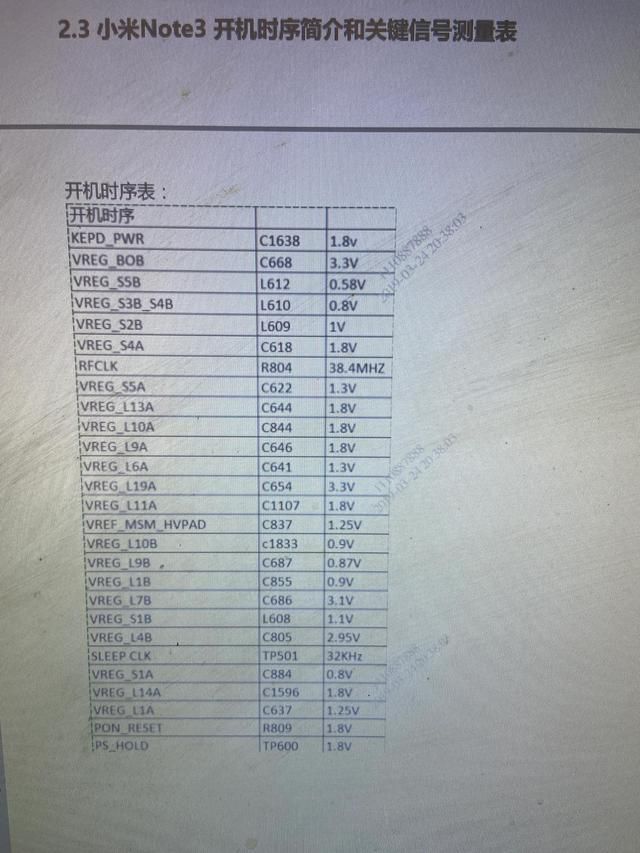

從新整理思路，從開機時序出發吧，希望好運。

一個電容測試阻值！

一個慢慢測試。

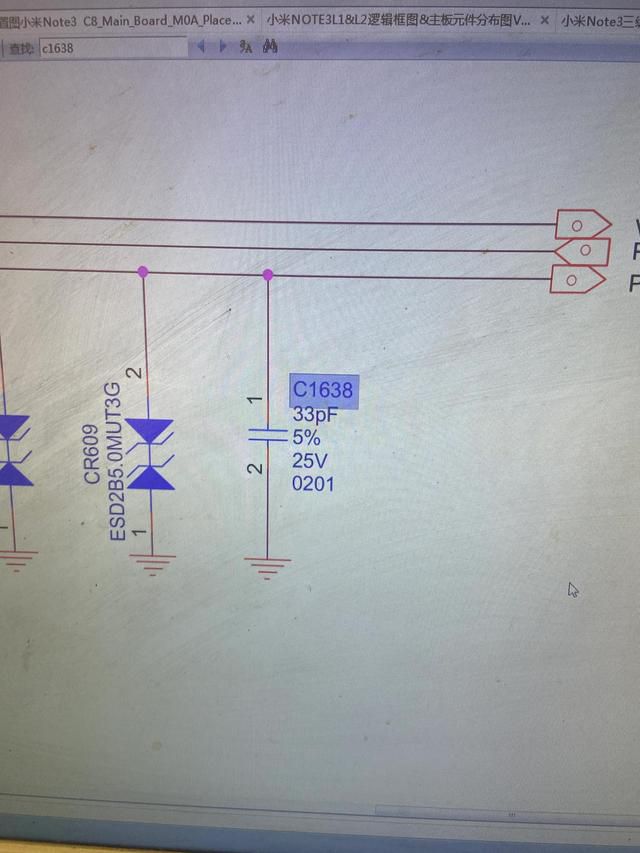

等到測試到C1596電容發現是短路的。此電路信號為VREG_L14A_1P8

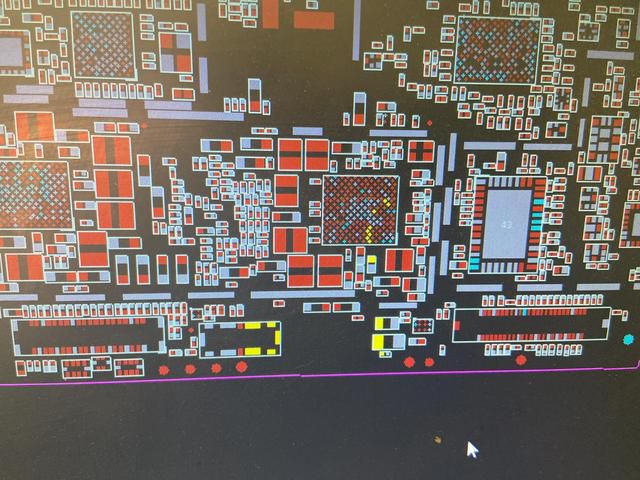

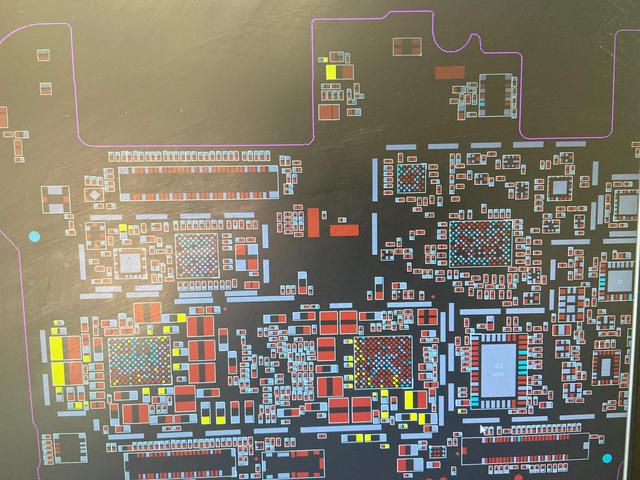

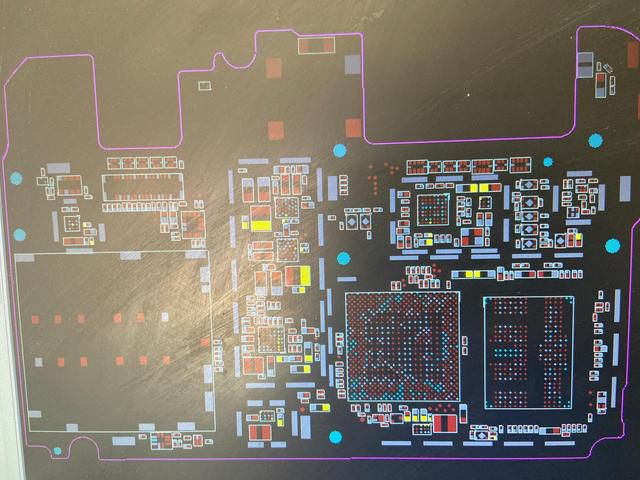

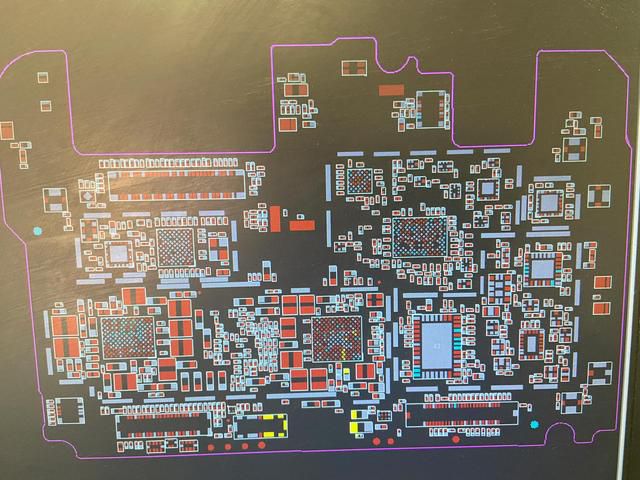

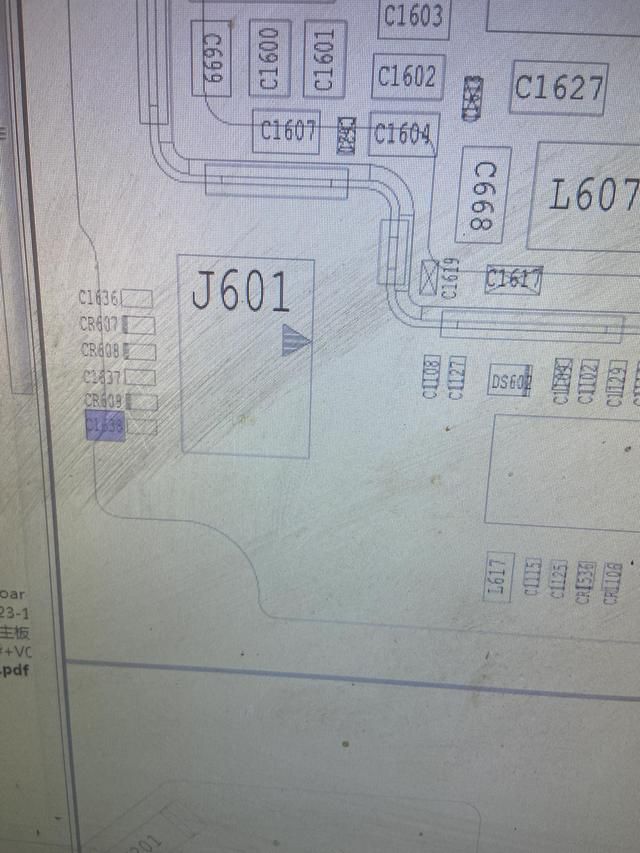

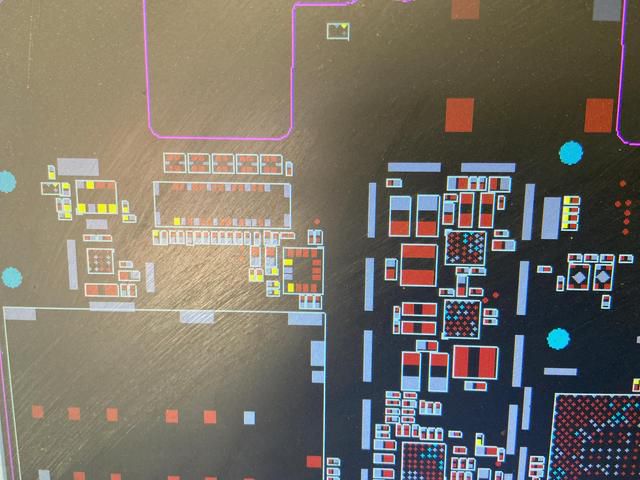

點位圖上馬了

黃色的從新加測試，發現都是短路的。莫非故障就在這裡。高興一下。

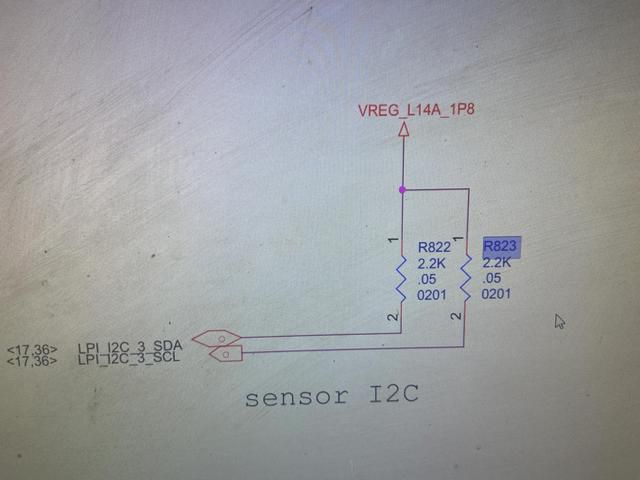

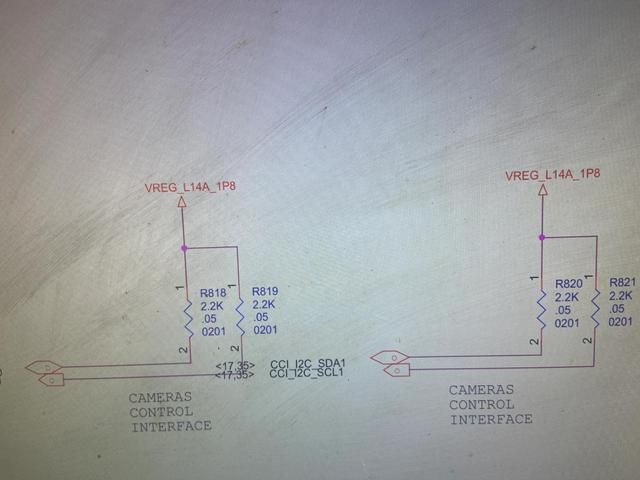

此條線路有三對上拉電阻

燻松香查找故障，舊電池上電一下。再測阻值，依然短路。怪事了。再認真觀看此線路的每個電容。沒有發現可疑的。再一次上松香燻，上電擊了幾下。

萬能表測試阻值。339，阻值回來了。

上電開機測試。電流已經正常開機狀態的電流了。

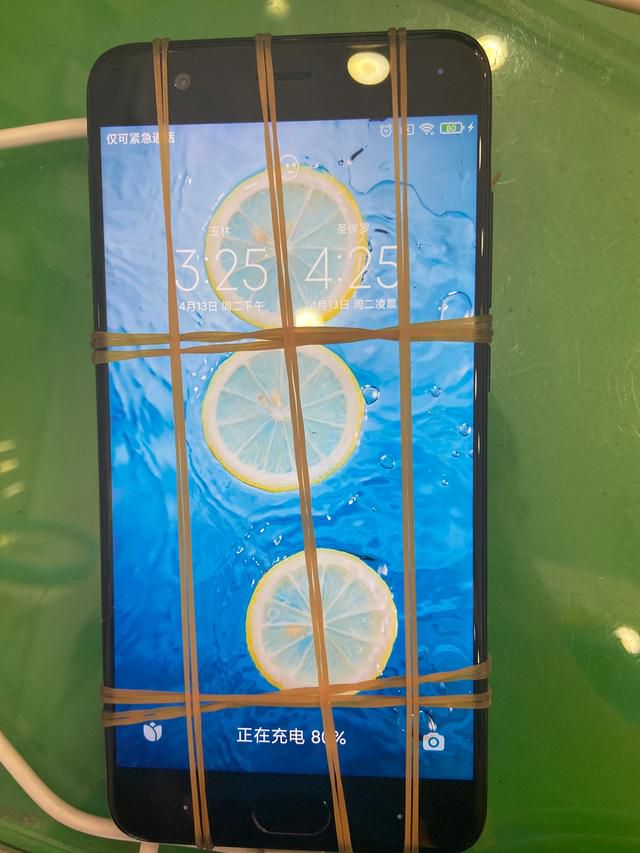

上屏幕上電OK。漂亮。屏幕亮了。

把電池小板安裝回電池。裝機。通話。聲音。WiFi，照相等一項項測試，OK了,充電也OK了。

坐等用戶過來收錢
