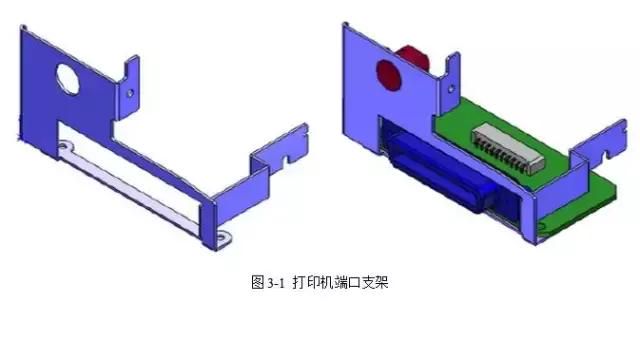

印表機埠支架是用來安裝印表機相關埠的一個鈑金零件支架。如圖3-1所示，在設計該零件時，可以考慮直接利用鈑金特徵工具來完成。

3.1 設計思路

零件左側以及底部的法蘭採用邊線法蘭形式完成，在建立邊線法蘭時可以考慮通過修改草圖來進一步改變法蘭的形狀，使之符合要求。

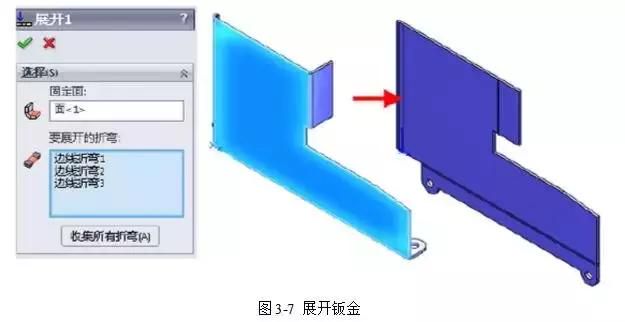

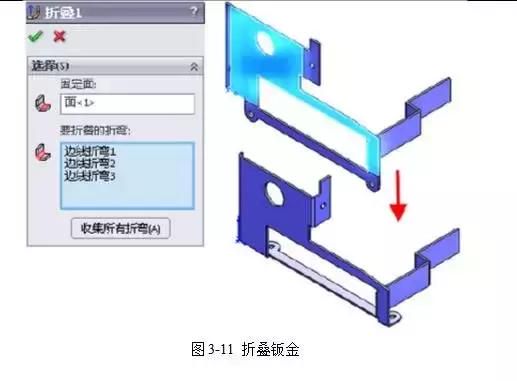

由於零件中涉及到一些切除通過折彎，處理通過折彎的切除時，一般可以先展開鈑金中存在的折彎，建立切除特徵後再次摺疊鈑金。

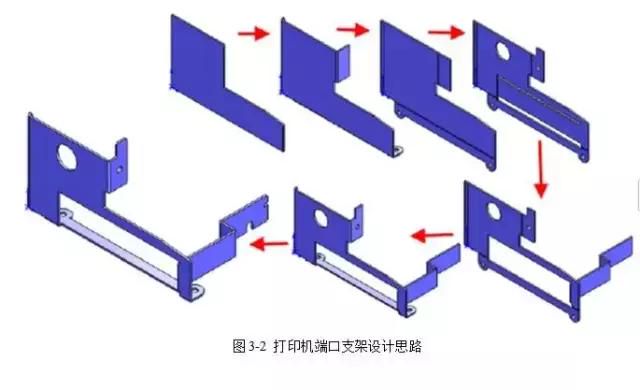

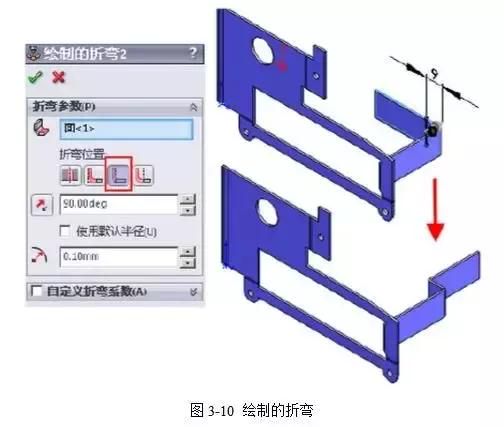

零件右側伸出的法蘭，採用轉折特徵和繪製的折彎特徵來完成。如圖3-2顯示了零件的設計步驟。

3.2 知識點和關鍵步驟

本零件的主要知識點包括：利用閉環草圖建立基體法蘭特徵、邊線法蘭特徵、展開/摺疊特徵、轉折特徵、繪製的折彎等鈑金特徵的應用。

1. 繪製草圖

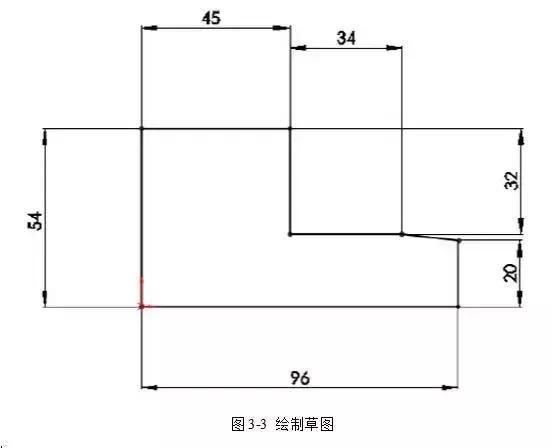

使用「前視基準面」繪製草圖，如圖3-3所示，該草圖用於建立鈑金零件中的第一個基體法蘭特徵。

2. 基體法蘭

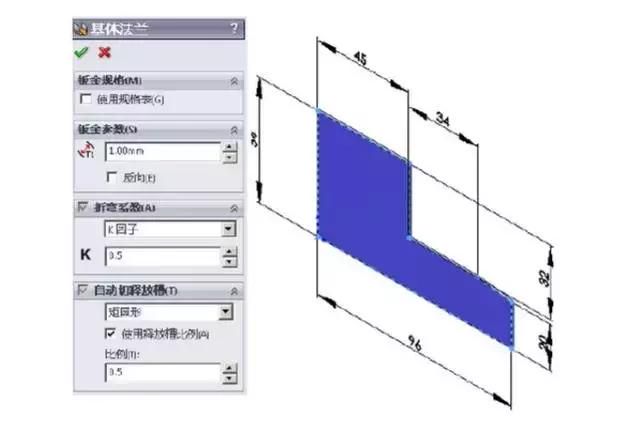

使用繪製的草圖建立基體法蘭，給定法蘭的厚度為1mm，如圖3-4所示，給定鈑金零件的默認折彎係數為「K-因子」，使用默認的數值0.5。給定默認釋放槽類型為矩圓形，比例為0.5。

3. 「鈑金1」特徵的默認參數

由於這裡採用從閉環草圖建立基體法蘭，建立基體法蘭時無法設定鈑金零件的默認折彎係數，因此需要通過編輯「鈑金1」特徵來設定。如圖3-5所示，本例中設定默認折彎鈑金為0mm。

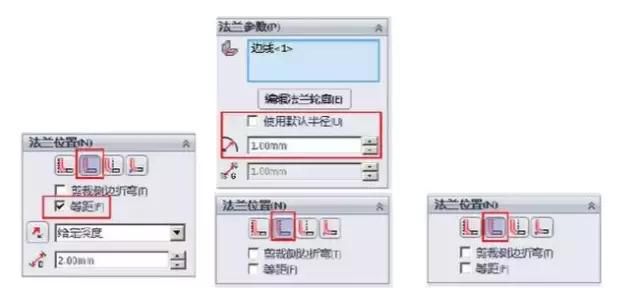

4. 建立三個邊線法蘭 本例中有三個邊線法蘭，在建立基體法蘭之後依次建立三個邊線法蘭。如圖3-6所示，注意三個法蘭的參數，圖中列出了較為重要的參數。

6. 切除特徵

本例中，既可以考慮使用一個拉伸切除特徵完成，也可以使用多個拉伸切除特徵來完成，切除的尺寸如圖3-8所示。

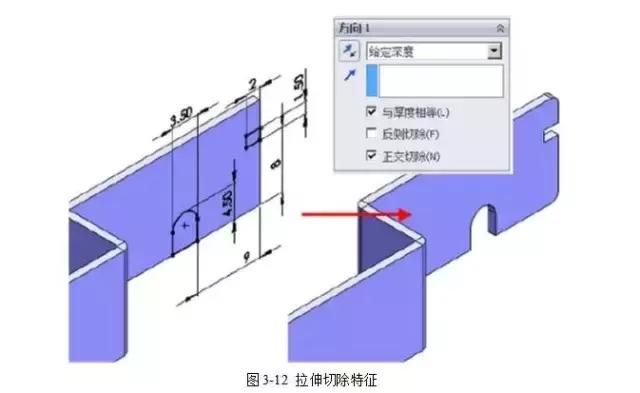

10. 切除特徵

繪製草圖，並建立拉伸切除特徵，如圖3-12所示。

11. 圓角特徵

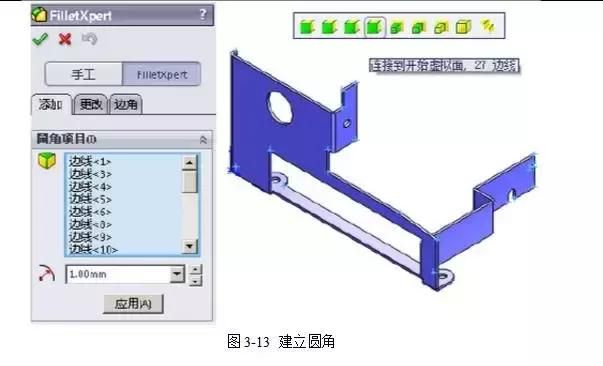

由於此零件中需要對較多的稜角進行倒圓角，如果使用鈑金特徵中的「斷開邊角」工具來建立，必將造成較大的工作量。這裡採用SolidWorks 的圓角專家工具來建立圓角，如圖3-13所示，藉助於圓角專家強大的選擇功能，可以使建立圓角的過程大大簡化。

12. 完成

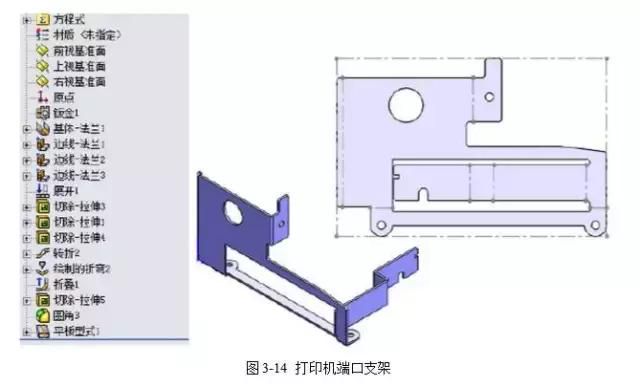

完成的零件如圖3-14所示，零件可以順利展開。
