cad全部快捷鍵大全(CAD快捷鍵大全強烈建議收藏)

2023-09-18 13:33:06 1

最新版

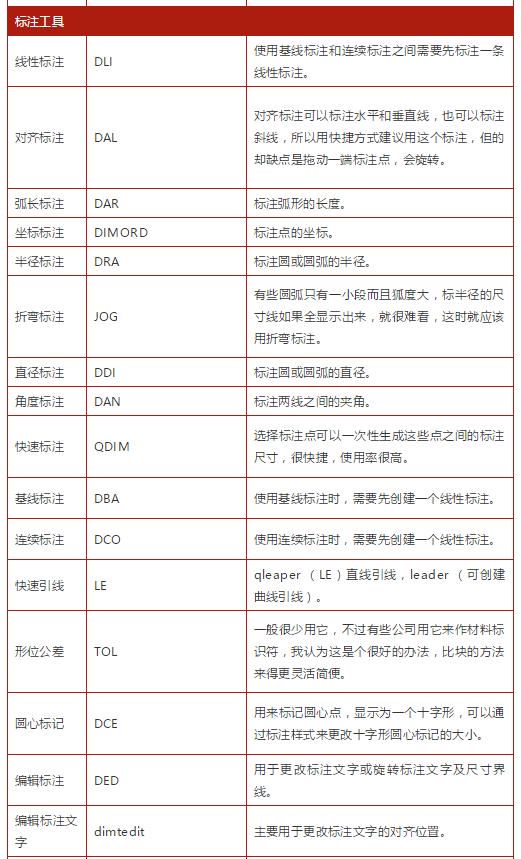

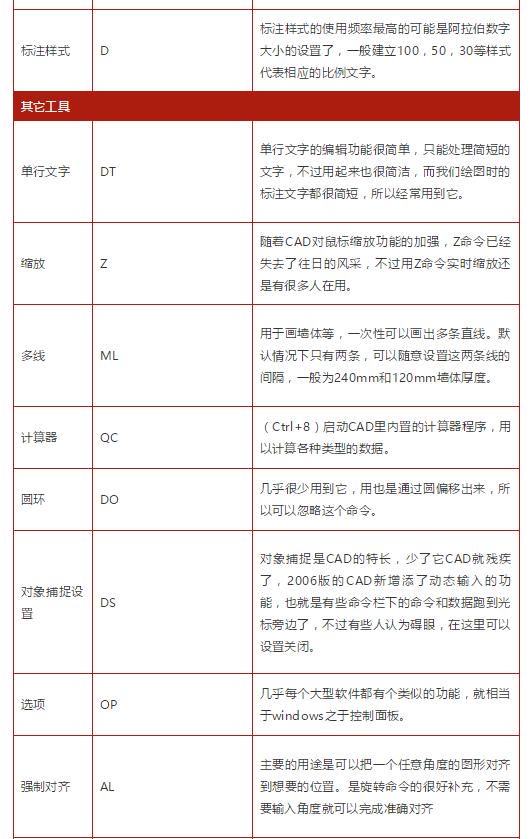

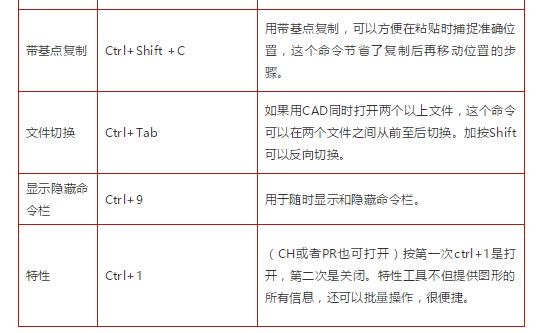

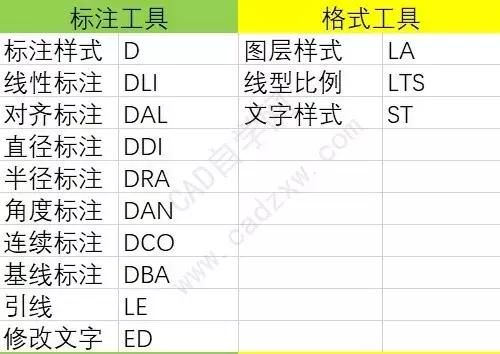

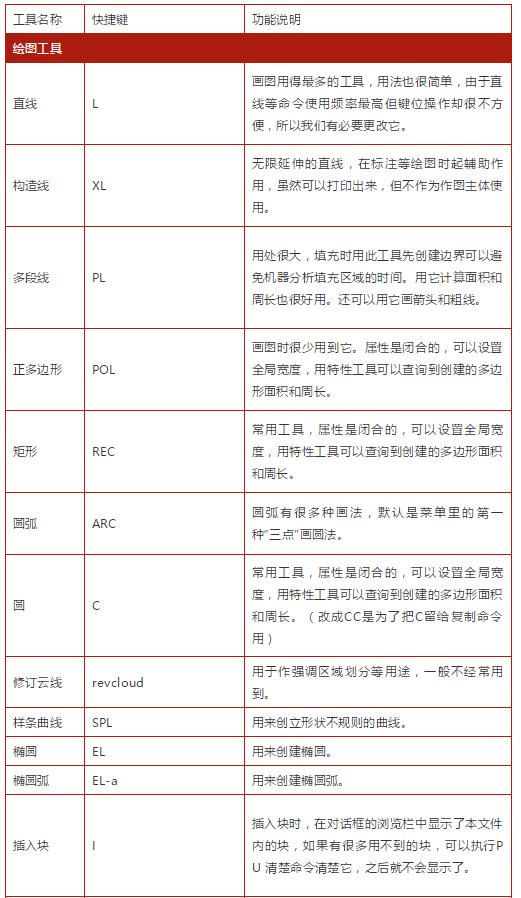

表格版:

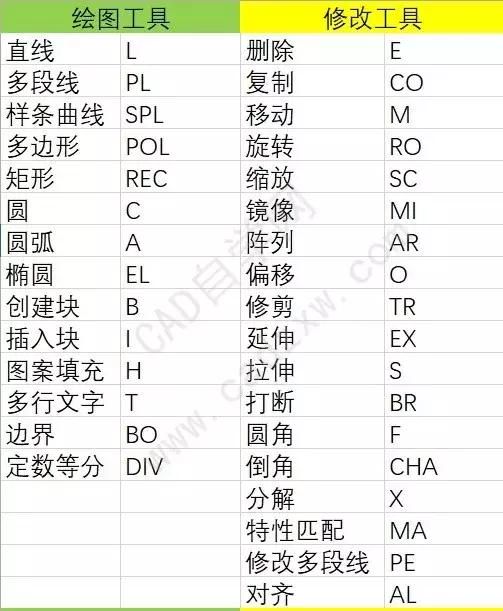

版本1:

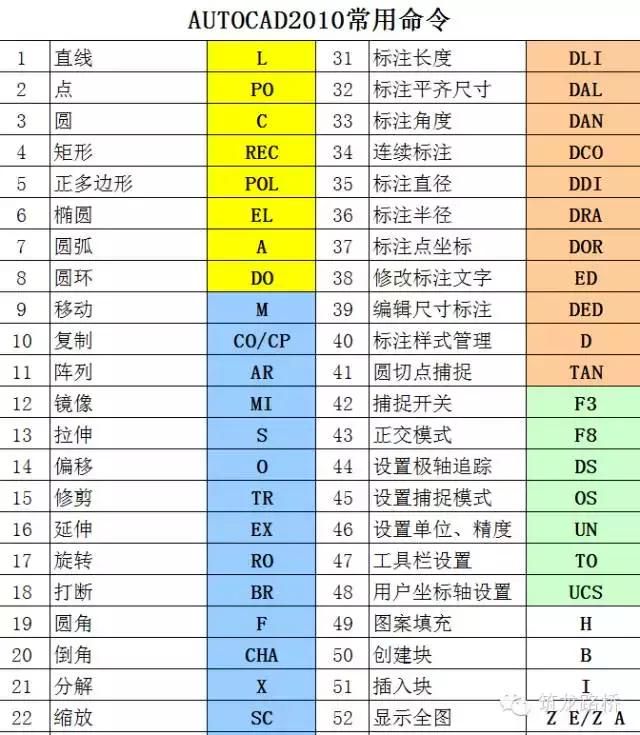

版本2:

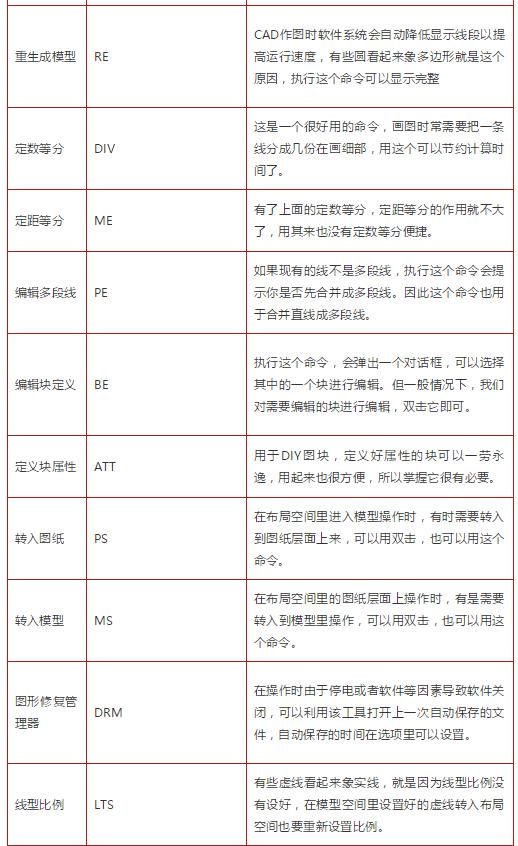

版本3:

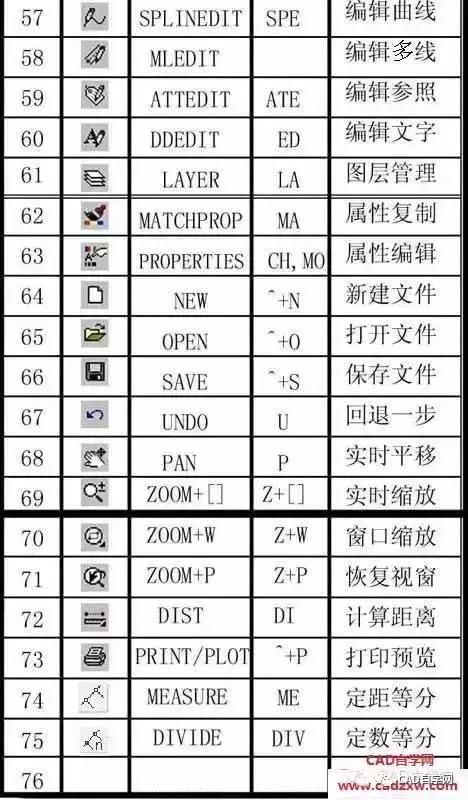

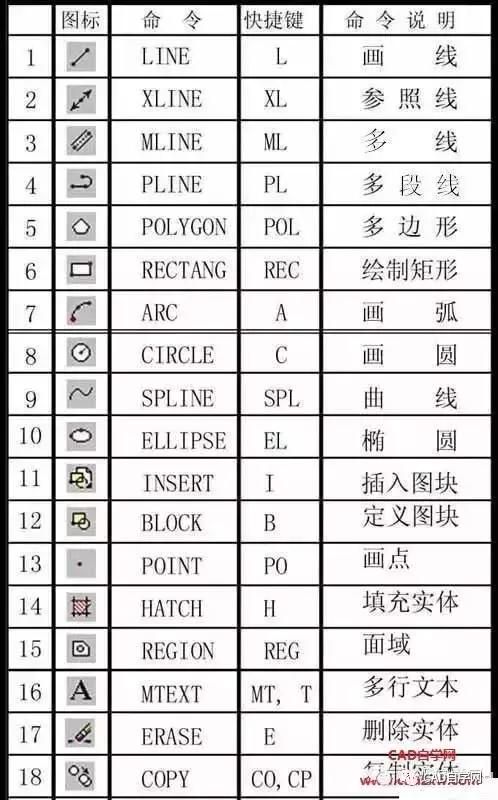

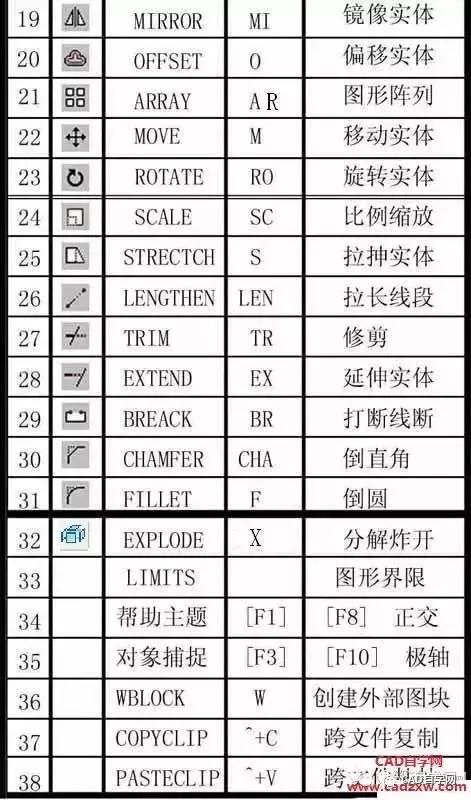

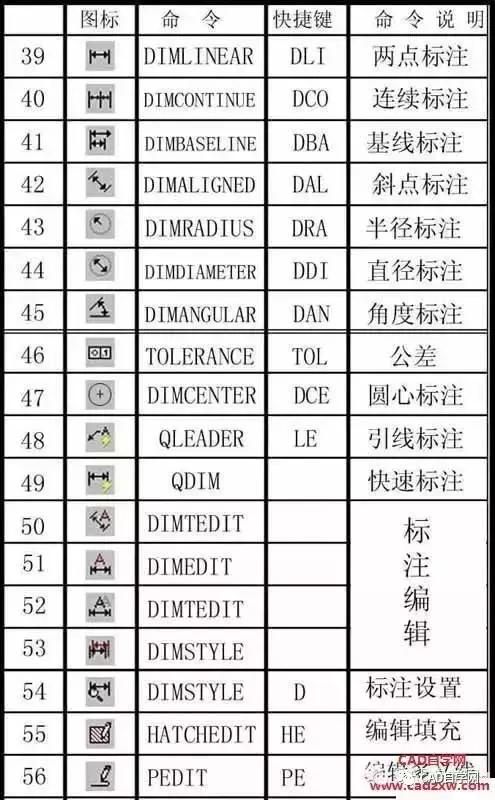

圖文版:

文字版:

版本1:

一、常用功能鍵

F1: 獲取幫助

F2: 實現作圖窗和文本窗口的切換

F3: 控制是否實現對象自動捕捉

F4: 數位化儀控制

F5: 等軸測平面切換

F6: 控制狀態行上坐標的顯示方式

F7: 柵格顯示模式控制

F8: 正交模式控制

F9: 柵格捕捉模式控制

F10: 極軸模式控制

F11: 對象追蹤模式控制

(用ALT 字母可快速選擇命令,這種方法可快捷操作大多數軟體。)

二、常用CTRL,ALT快捷鍵

ALT TK 如快速選擇

ALT NL 線性標註 ALT VV4 快速創建四個視口

ALT MUP 提取輪廓

Ctrl B: 柵格捕捉模式控制(F9)

Ctrl C: 將選擇的對象複製到剪切板上

Ctrl F: 控制是否實現對象自動捕捉(F3)

Ctrl G: 柵格顯示模式控制(F7)

Ctrl J: 重複執行上一步命令

Ctrl K: 超級連結

Ctrl N: 新建圖形文件

Ctrl M: 打開選項對話框

Ctrl O:打開圖象文件

Ctrl P:打開列印對說框

Ctrl S:保存文件

Ctrl U:極軸模式控制(F10)

Ctrl v:粘貼剪貼板上的內容

Ctrl W:對象追 蹤式控制(F11)

Ctrl X:剪切所選擇的內容

Ctrl Y:重做

Ctrl Z:取消前一步的操作

Ctrl 1:打開特性對話框

Ctrl 2:打開圖象資源管理器

Ctrl 3:打開工具選項板

Ctrl 6:打開圖象數據原子

Ctrl 8或QC:快速計算器

雙擊中鍵:顯示裡面所有的圖像

三 、尺寸標註

DLI:線性標註

DRA:半徑標註

DDI:直徑標註

DAL:對齊標註

DAN:角度標註

DCO: 連續標註

DCE:圓心標註

LE:引線標註

TOL:公差標註

四、捕捉快捷命令

END:捕捉到端點

MID:捕捉到中點

INT:捕捉到交點

CEN:捕捉到圓心

QUA:捕捉到象限點

TAN:捕捉到切點

PER:捕捉到垂足

NOD:捕捉到節點

NEA:捕捉到最近點

五、基本快捷命令

AA:測量區域和周長(area)

ID:指定坐標

LI:指定集體(個體)的坐標

AL:對齊(align)

AR:陣列(array)

AP:加載*lsp程系

AV:打開視圖對話框(dsviewer)

SE:打開對象自動捕捉對話框

ST:打開字體設置對話框(style)

SO:繪製二圍面( 2d solid)

SP:拼音的校核(spell)

SC:縮放比例 (scale)

SN:柵格捕捉模式設置(snap)

DT:文本的設置(dtext)

DI:測量兩點間的距離

OI:插入外部對象

RE:更新顯示

RO:旋轉

LE:引線標註

ST:單行文本輸入

La:圖層管理器

六 、繪圖命令

REC:矩形

A:繪圓弧

B:定義塊

C:畫圓

D:尺寸資源管理器

E:刪除

F:倒圓角

G:對象組合

H:填充

I:插入

J:對接

S:拉伸

T:多行文本輸入

W:定義塊並保存到硬碟中

L:直線

PL:畫多段線。

M:移動

X:分解炸開

V:設置當前坐標

U:恢復上一次操作

O:偏移

P:移動

Z:縮放

版本2:

(一)、26個字母:

A:圓弧 B:定義塊 C:圓

D:標註樣式 E:刪除 F:圓角

G:編組 H:圖案填充 I:插入塊

L:直線 M:移動 O:偏移

P:時實平移 R:刷新窗口 S:拉伸

T:多行文字 U:撤消上一步 V:視圖

W:保存塊 X:分解 Z:視口縮放

(二) 、二維繪圖命令

XL:構造線 RAY:射線 ML:多線

PL:多段線 POL:多邊形 REC:矩形

SPL:樣條曲線 EL:橢圓 PO:單點

DIV:定數等分點 ME:定距等分點 DO:圓環

SKETCH:徒手線 SO:二維填充 T:單行文本

3P:三維多段線 POL:正多邊形 MT:多行文本

(三)、二維修改命令

CO:複製 MI:鏡像 AR:陣列

RO:旋轉 SC:比例縮放 LEN:直線拉長

TR:修剪 EX:延伸 BR:打斷

CHA:倒角 PE:編輯多段線 SPE:編輯樣條曲線

ED:編輯注釋文字 ST:文字樣式 AL:對齊

AA:面積 DED:編輯標註 PNA:平移

(四)、其它命令

UN:單位設置 LA:圖層特性管理 LW:線寬設置

LT:線型設置 COL:顏色設置 LIMITS:圖形界限

MO:對象特性 ADC:設計中心 OS/DS:草圖設置

OP:選項 MA:特性匹配 ID:點位置

DI:測兩點距離 OPEN:打開 NEW:新建

SHA:體著色 HI:消隱 3DO:三維觀察

SET:設置變量 EXIT:退出CAD

(五)、三維命令

BOX:長方體 WE:楔體 REG:面域

EXT:拉伸 REV:旋轉 SL:剖切

SU:差集 UNI:併集 IN:交集

SEC:截面 RR:渲染 RMAT:材質

3A:三維陣列 3F:三維面

(六)、標註命令

DAL:對齊標註 DAN:角度標註 DDI:直徑標註

DRA:半徑標註 DBA:基線 DCE:圓心 標註

DLI:線性標註 DOR:坐標標註 DCO:連續標註

QDIM:快速標註

(七)、捕捉設置

END:端點 CEN:圓心 MID:中心點

QUA:象限點 PER:垂足 TAN:切點

PAR:平行 NEA:最近的 FRO:基點於

EXT:延伸

(八)、視窗縮放

Z 空格 空格:實時縮放 Z E:顯示全圖或者滑鼠滾輪放大縮小,雙擊滾輪圖紙最大化顯示

(九)、對象特性

PU:清除垃圾 OP:自定義CAD COL:設置顏色

版本3:

1. 創建直線的快捷方式是L 空格

2. 創建圓的快捷方式是C 空格

3. 創建圓弧的快捷方式是A 空格

4. 創建矩形的快捷方式是REC 空格

5. 創建點的快捷方式是PO 空格

6. 創建單行文本的命令是DT

7. 創建多行文本的命令是MT

8. 創建填充的命令是H

9.將已經畫出的線段延伸到某一線段 EX 空格

10.將已經畫出的矩形倒圓角 F 空格

11.修剪繪圖過程中多餘的線 TR 空格

12. 修改文本 ED 空格

13. 移動命令是M 空格;

14. 旋轉命令的快捷方式是RO 空格

15. 偏移命令的快捷方式是O 空格

16. 鏡像命令的快捷方式是MI 空格

17. 複製命令的快捷方式是CO 空格

18. 局部觀察平面圖細節時,通常使用Z 空格

19. 可以在工作區看到實時縮放的放大鏡 Z 空格 空格

20. 平移視圖的快捷方式是P 空格

21. 通過平移視圖平移視圖P 空格

22.返回上一視圖Z 空格 P 空格

23. 全局顯示自己繪的平面圖Z 空格 A 空格

24. 快捷方式CTRL+P代表列印文件

25. 快捷方式CTRL+C代表複製

26. 快捷方式CTRL+V代表粘貼

27. 快捷方式CTRL+X代表剪切

28. 新建文件的快捷方式是CTRL+N

29. 在CAD裡尋求幫助時,可直接點擊F1

30. 正交的快捷方式是F8

31. 打開和關閉對象捕捉工具的快捷方式是F3

32. 直線標註的快捷方式是DLI 空格

33. 調整文字樣式可以通過ST 空格快捷方式實現

34. 重新生成的快捷方式是R E 空格

35. 設置捕捉模式可以通過快捷方式實現 OS 空格

36.ENTER鍵可以重複上一次的操作

37. 刷新的快捷鍵是RE 空格

38. AutoCAD系統中,想取消正在執行的命令可用ESC

39. 設置捕捉模式的快捷鍵是OS

40. 旋轉命令的快捷方式是RO

41. 計算面積的快捷鍵是AA

42. 平移的快捷鍵是P 空格

43. 最常用的標註快捷鍵是DLI

44. 直線的快捷方式是LINE

45. 創建圓的快捷鍵 C

46. 偏移命令的快捷方式是O

47.可以修改文本ed

號外!開始畫重點了!

重點1、如何修改CAD默認快捷鍵嗎?

大家都知道直線(Line)命令在命令行輸入時可簡化為L,為何會如此呢?

因為在AutoCAD中有一個自定義文件acad.pgp中定義了Line命令的簡寫。

要修改這些命令的快捷鍵,先找出acad.pgp這個文件打開它。

在修改前可以看看其他命令的編寫格式。記住它的左列是簡寫命令的文字實現你可以根據你的需要進行修改(當然是你比較熟悉的英文縮寫嘍),它的右列是默認的命令請不要隨意修改。相信這能為你提高一定的速度。

一般定製習慣,一個字母的快捷鍵定義自己最重用的命令,兩個字母次之。例如CAD中默認circle的快捷鍵是c,而copy的快捷鍵是co,但大多數設計人員copy用得更多,因此會將copy的快捷鍵改為c,而將circle修改成ci。

acad.pgp打開方式:工具——》自定義——》編輯程序參數,如圖。

重點2:怎麼恢復CAD默認快捷鍵?

AutoCAD的操作命令已及各方面的設置都是分默認和自定義的,可以根據每個人的喜好來設置,並不完全需要遵照軟體的默認操作,但正所以由於這個快捷鍵是具有可變性的,所以換個人操作的話還是不習慣,想調回默認的設置,那我們該如何恢復呢?

通常需要恢復的情況有以下兩種:

一、自己設置的

因每個人的習慣已經操作方式不同,現在有很多愛好者還是喜歡把這些命令都改成自定義的快捷鍵的,這樣方便自己去操作,但是難免有時候會需要讓其它人操作你的CAD軟體,這樣就需要恢復一下了。

二、別人改過CAD設置

有些時候,你的電腦會給別人使用,但是別人又不習慣你CAD軟體的快捷鍵,只能把它改成他習慣的,所以,難免會把你所有的設置都調整一下。

不管你遇到以上哪種情況,你都要學會在兩種之間變換的能力,方法如下:

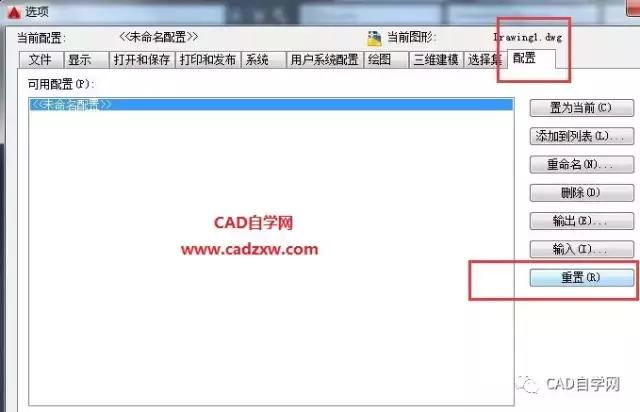

方法一:只需打開「選項—》配置—》重置」即可把所有的設置恢復到默認狀態。

方法二:電腦開始菜單找到【將設置重置為默認值】,重置即可。

但恢復後,有些選項還需要自己調整一下的,如:十字光標的大小等,不過這些都是比較簡單的。

重點3:左手快捷鍵,讓你的速度提升3-5倍(壓軸!!!)

註:修改時記得備份一份,以防萬一!

原理左手鍵盤,右手滑鼠,眼睛看屏幕

條件嚴格按照要求多練!!!重要!重要!重要!

內容:所謂「左手鍵」就是只用左手使用鍵盤的左半部分敲打命令。

主要使用15個字母:QWERTASDFGZXCVB及空格鍵。

因為鍵盤固有的結構,數字小鍵盤位於鍵盤的右邊,所以在實際繪圖中,需要輸入尺寸的時候,還是用右手輸入方便些。右手從滑鼠挪到數字小鍵盤,動作幅度也並不大。

最常用「左手鍵」快捷命令表【常用】

A

*ARC

創建圓弧

AD

*ATTEDIT

改變屬性信息

AG

*ALIGN

將對象與其他對象對齊

AR

*ARRAY

陣列

B

*BLOCK

創建塊

BR

*BREAK

打斷選定對象

C

*CIRCLE

創建圓

CA

*CAL

計算算術和幾何表達式

CC

*COPY

複製對象

CF

*CHAMFER

為對象的邊加倒角

D

*DIMSTYLE

創建和修改標註樣式

DA

*DIMANGULAR

創建角度標註

DD

*DIMDIAMETER

創建圓和圓弧的直徑標註

DE

*DIMLINER

創建線性標註

DG

*DIMALIGNED

創建對齊線性標註

DR

*DIMRADIUS

創建圓和圓弧的半徑標註

E

*ERASE

從圖形中刪除對象

ES

*ELLIPSE

創建橢圓

EX

*EXTEND

延伸對象

F

*FILLET

倒圓角

FC

*POLYGON

創建閉合的等邊多段線

FF

*LINE

創建直線段

FS

*OFFSET

偏移

FV

*MOVE

移動對象

R

*PAN

在當前視口中移動視圖

RA

*RAY

畫射線

RD

*REDO

撤銷前面UNDO 或 U 命令的效果

REC

*RECTANG

繪製矩形多段線

RT

*ROTATE

旋轉

SC

*SCALE

按比例放大或縮小對象

SD

*DDSELECT

選項設置

T

*TRIM

修剪對象

V

*UNDO

撤消命令

WW

*MIRROR

鏡像

XX

*XLINE

創建無限長的直線(即參照線)

Z

*ZOOM

放大或縮小視中對象的外觀尺寸

ZA

*ZOOMALL

縮放全部

ZD

*ZOOMDYNAMIC

動態縮放

ZE

*ZOOMEXTENTS

縮放範圍

「左手鍵」快捷命令表【全】

A

*ARC

創建圓弧

AD

*ATTEDIT

改變屬性信息

AA

*AREA

計算對象或指定區域的面積和周長

AG

*ALIGN

將對象與其他對象對齊

AP

*APPLOAD

加載或卸載應用程式

AR

*ARRAY

陣列

AT

*MATCHPROP

將選定對象的特性應用到其他對象

ATT

*ATTDEF

創建屬性定義

AV

*DSVIEWER

鳥瞰視圖

B

*BLOCK

創建塊

BD

*BOUNDARY

從封閉區域創建面域或多段線

BR

*BREAK

打斷選定對象

C

*CIRCLE

創建圓

CA

*CAL

計算算術和幾何表達式

CC

*COPY

複製對象

CF

*CHAMFER

為對象的邊加倒角

CT

*CUTCLIP

剪切圖形

CR

*COLOR

設置新對象的顏色

D

*DIMSTYLE

創建和修改標註樣式

DA

*DIMANGULAR

創建角度標註

DB

*DIMBASELINE

從上一個標註或選定標註的基線處創建標註

DC

*DIMORDINATE

創建坐標點標註

DD

*DIMDIAMETER

創建圓和圓弧的直徑標註

DE

*DIMLINER

創建線性標註

DG

*DIMALIGNED

創建對齊線性標註

DR

*DIMRADIUS

創建圓和圓弧的半徑標註

DT

*DIST

測量兩點之間的距離和角度

DV

*DVIEW

定義平行投影或透視視圖

DZ

*LEADER

創建連結注釋與幾何特徵的引線

E

*ERASE

從圖形中刪除對象

ED

*DDEDIT

編輯文字、標註文字、屬性定義和特徵控制框

ES

*ELLIPSE

創建橢圓

EG

*LENGTHEN

修改對象的長度和圓弧的包含角

EX

*EXTEND

延伸對象

ER

*LAYER

管理圖層和圖層特性

EE

*LINETYPE

加載、設置和修改線型

F

*FILLET

倒圓角

FC

*POLYGON

創建閉合的等邊多段線

FD

*OPEN

打開現有的圖形文件

FE

*EXPORT

以其他文件格式輸出

FF

*LINE

創建直線段

FG

*PLINE

創建二維多段線

FGE

*PEDIT

編輯多段線和三維多邊形網格

FW

*LWEITH

設置線寬、線寬顯示選項線寬單位

FS

*OFFSET

偏移

FT

*FILTER

為對象選擇創建過濾器

FV

*MOVE

移動對象

FX

*PROPERTIES

控制現有對象的特性

G

*GROUP

對象編組

R

*PAN

在當前視口中移動視圖

RW

*REDRAW

刷新當前視口中的顯示

RA

*RAY

畫射線

RD

*REDO

撤銷前面UNDO 或 U 命令的效果

RE

*REGEN

從當前視口重生成整個圖形

REE

*RENAME

修改對象名

REC

*RECTANG

繪製矩形多段線

RT

*ROTATE

旋轉

RR

*RENDER

渲染

SA

*SAVEAS

另存為

SV

*SAVE

保存

SC

*SCALE

按比例放大或縮小對象

SD

*DDSELECT

選項設置

SS

*HATCH

用無關聯填充圖案填充區域

ST

*STYLE

創建、修改或設置命名文字樣式

T

*TRIM

修剪對象

TB

*TOOLBAR

顯示、隱藏和自定義工具欄

TE

*TOLERANCE

創建形位公差

TT

*TEXT

創建單行文字對象

TTT

*MTEXT

創建多行文字對象

V

*UNDO

撤消命令

VV

*UNITS

控制坐標和角度的顯示格式並確定精度

W

*WBLOCK

將對象或塊寫入新的圖形文件

WW

*MIRROR

鏡像

WE

*WEDGE

創建三維實體並使其傾斜面沿 X軸方向

X

*EXPLOPE

將合成對象分解成它的部件對象

XA

*XATTACH

將外部參照附著到當前圖形

XB

*XBIND

將外部參照依賴符號綁定到當前圖形中

XC

*XCLIP

定義外部參照或塊剪裁邊界,並且設置前剪裁面和後剪裁面

XX

*XLINE

創建無限長的直線(即參照線)

Z

*ZOOM

放大或縮小視圖中對象的外觀尺寸

ZA

*ZOOMALL

縮放全部

ZD

*ZOOMDYNAMIC

動態縮放

ZE

*ZOOMEXTENTS

縮放範圍

,
