電機絕緣電阻值多少為標準（電機絕緣電阻和接地電阻值）

2023-09-18 18:34:57 18

絕緣電阻是對於電機繞組部分的要求，即電機的帶電部分相對於其他非帶電零部件的絕緣性能，按照電機額定電壓和冷熱態的不同，標準規定了絕緣電阻的最低限值，還必須按照規定的測量儀表進行檢測。

而電機的接地電阻則是評價電機接地水平的性能指標，接地電阻的大小直接決定了電機運行過程的安全水平。

從絕緣電阻和接地電阻的概念分析，絕緣電阻越大越好，而接地電阻則是越小越好，但兩個電阻都有限定條件下的具體數值要求。

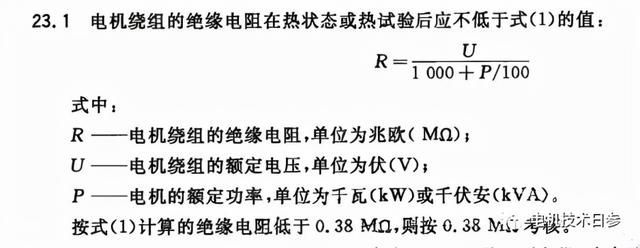

GB/T 14711是針對於中小型旋轉電機的通用性安全要求標準，標準電機在熱態或熱試驗後的絕緣電阻最小值，與電機的額定電壓和功率有直接關係，具體按下圖的公式計算，並將0.38兆歐規定為最低限定值。

而對於電機繞組的冷態絕緣電阻，則按照電機額定電壓及電源類型進行了定量規定：當電機額定電壓不超過交流1000V、直流1500V時，電機繞組的冷態絕緣電阻應不低於5兆歐，其他情況下，電機繞組的冷態絕緣電阻應不低於50兆歐。

綜合以上要求，我們可以歸結為：電機繞組的熱態絕緣電阻不應低於0.38兆歐；電機繞組的冷態絕緣電阻按照交流1000V、直流1500V分界，分別為不低於5兆歐和50兆歐。特別要提示，絕緣電阻的檢測一定要按照規定選擇適宜的儀表，並區分冷態與熱態的不同限值要求。

接地是電機產品必須具備的安全運行措施，以確保電機因電氣質量故障，或絕緣結構受到不良影響時發生漏電時，對人身安全的一種保護措施，GB/T 14711中以專門的章節進行了具體規定，除對接地裝置的規定外，明確接地路徑的接地電阻不能大於0.1歐姆。

以上非官方發布內容，僅代表個人觀點。
