隨著各行各業對真空泵的微型化、不汙染工作介質等特性的進一步要求，體積小巧、無油免維護、低噪音、環保節能的微小型類真空泵得到了越來越廣泛地使用。微型真空泵，是指體積小型的真空泵，它只有一進一出的抽氣嘴、排氣嘴各一個，並且在進口處能夠持續形成真空或負壓；工作介質主要為氣體，體積小巧的一種儀器。基本原理為：電機的圓周運動，通過機械裝置使泵內部的隔膜做往復式運動，從而對固定容積的泵腔內的空氣進行壓縮、拉伸形成真空（負壓），在泵抽氣口處與外界大氣壓產生壓力差，在壓力差的作用下，將氣體壓（吸）入泵腔，再從排氣口排出。微型真空泵常用便攜儀器氣體採樣、取樣，氣體循環，移動、手持設備等氣體取樣、物體吸附、真空保壓等。也可以用於需要長期空轉、幹轉等等場合，廣泛應用於科研、實驗室、環保、儀器儀表、化工，醫用制氧機、醫療試驗設備、美容美體設備、自動化設備、列印曬版機械、電子電氣等工作。下面臺冠真空泵技術團隊工程師們，給大家分享廠家詳解微型真空泵分類及選型知識.希望能夠給大家帶來幫助.

微型泵按用途分為：微型負壓泵，微型真空泵，微型氣體循環泵，微型氣泵，微型氣體採樣泵，微型打氣泵，微型抽氣泵，微型抽氣打氣兩用泵等；

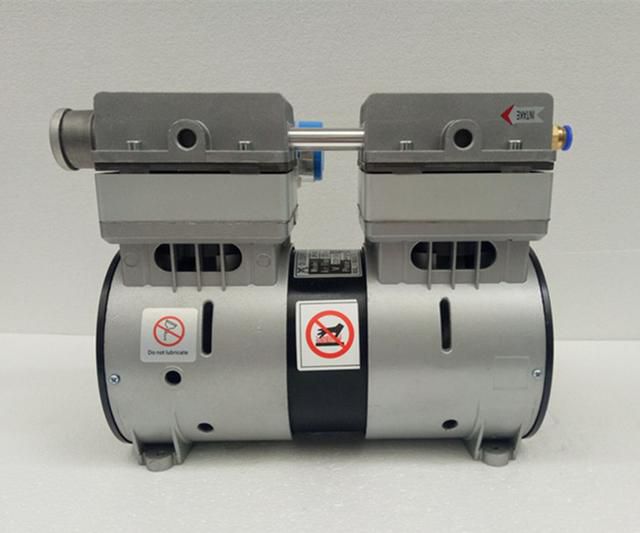

美容醫療環保真空泵

一、微型真空泵的分類

根據微型真空泵集成的是「有刷電機」還是「無刷電機」來分類

1.有刷微型真空泵特點

優點：採用大力矩的有刷電機供電，所以負壓、流量等能做得比較高，的有刷產品的質量、性能、可靠性都是比較好的，且總體成本低於高檔無刷真空泵。

缺點：有刷微型真空泵的壽命要比高檔進口無刷的壽命稍短。

2.無刷微型真空泵特點

優點：壽命較長，特別是採用高檔進口無刷電機的，壽命往往接近上萬小時（滿負荷下）；特別適合晝夜不停連續運轉的場合，比如做長期在線採樣氣泵使用„而且還 有"調速"功能，即利用"佔空比"調電機的轉速（PWM調速）,甚至可實現恆壓、恆流、恆速，抗幹擾等高級應用。

缺點：負壓等參數比有刷的要小；成本較有刷的要高。 所以在參數能達到的情況，應該儘量選擇無刷微型真空泵，無刷產品參數不夠時，再考慮有刷產品。

二、微型真空泵的用途

（一）、如果只是用微型氣泵輸出壓縮空氣。 簡單地說，就是只用它來打氣、充氣，泵的抽氣口基本不用，常見應用：液面下爆氣、往密閉容器內打氣等；

美容醫療小型真空泵

（二）、如果是用微型泵抽氣

1.判斷微型泵抽氣端工況 用於抽氣的微型氣泵分為兩類：氣體採樣泵和微型真空泵。

簡而言之，兩者區別如下：氣體採樣泵只能帶小負載（即：泵抽氣端阻力不能太大），但價格便宜；嚴格意義上的微型真空泵可以帶大負載（抽氣端允許大阻力，甚至完全堵塞），但價格稍貴 。

抽氣打氣兩用類包括： 對於微型泵抽氣端阻力的大小，通常可根據經驗採用簡便 的方法確定，比如下述幾種情況都屬於負載較大（即泵的抽氣端 阻力較大）：

1.）在泵的抽氣端要接很長的管道，或管道彎曲點多、彎曲厲害甚 至會阻塞封閉，或管道內孔很小（比如小於φ2毫米）；

2.）在管路上有節流閥、電磁閥、氣路開關、過濾器等元件；

3.）泵抽氣口與密閉容器連接，或未密閉容器但進氣量較小；

4.）泵抽氣口與吸盤連接，用於吸附物體（集成塊等）；

5.）泵的抽氣端與過濾容器相連，用於加速液體過濾。

（三）、判斷微型泵排氣端工況 除了考慮抽氣端情況之外，還必須考慮排氣端阻力問題，這樣才能最終確定可選範圍。

在實際應用中，微型真空泵面臨的排氣狀況是不一樣的：一類是排氣很順暢，直通大氣；

另一類是排氣阻力較大，如在排氣管路上有閥、彎管、傳感器、液面下排氣、氣體排往密閉或半密閉容器等，需要區別對待。

再根據對流量和真空度的要求就可以確定具體的型號了。注意參數選擇要留有餘量，特別是流量參數。 還有一些和選型相關的問題羅列如下，根據使用情況考慮。

1.）微型泵的介質溫度問題。

2.）微型泵的電磁幹擾問題。

3.）微型泵的可靠性問題。

4.）帶負載啟動問題。

附錄：負壓 常壓和正壓知識

微型泵選型中，如微型真空泵，微型氣泵，微型氣體採樣泵，微型氣體循環泵，微型抽氣泵，微型吸氣泵，微型打氣泵，微型充氣泵，微型高壓氣泵等，主要三個概念。

一、氣體的稀薄、正常、濃密狀態

常壓：指一個大氣壓，即我們平常生活的這個大氣層產生的氣體壓力。

一個標準大氣壓為101325 Pa(帕，帕斯卡-常用壓強單位)。100,000Pa=100KPa，所以「一個標準大氣壓」我們也常用100KPa或101KPa表示。

每個地方由於地理位置、海拔高度、溫度等不同，當地的實際大氣壓跟標準大氣壓也不相等，但出於簡化目的，有時候可以近似認為常壓就是一個標準大氣壓，即100KPa；

負壓：就是指比常壓的氣壓低的氣體狀態，也就是我們常說的「真空」。

正壓：就是指比常壓的氣壓高的氣體狀態。例如，給自行車或汽車輪胎打氣時，打氣筒或打氣泵的出氣端產生的就是正壓。

二、參數：真空度、流量

1.）「真空度」一般指泵工作時，能達到的極限壓力，也即，它能將密閉容器內的氣體抽走後，剩下氣體的稀薄程度。

工業上，極限壓力表示可以有兩種,一種是「絕對壓力」,即以「絕對的真空」(理論上才能達到的絕對真空，什麼物質都沒有)為零位,標出的數值都是正值，這個數字越小,越接近絕對真空,也就是真空度越高。

國際真空行業通用的、也是最科學的是用「絕對壓力」標識；但因為測量相對壓力的方法簡便、測量儀器普遍(如一般的真空表都是相對壓力表)，所以國內習慣用「相對壓力」來標識。

二者關係：相對壓力=絕對壓力-當地大氣壓。

2.） 真空泵的工作參數中有一項，抽氣速率S（升／秒或立方米／秒），也有人稱為流量。

通常標稱的都是所測定壓力點下的某一最大流量值，其具體流量值所對應的壓力點必須由其性能曲線查出。真空泵開始正常工作時進氣口端的壓強稱為起始壓強Pq。真空泵的抽氣速率S與進氣口端的壓強Pi有關，S隨Pi的下降而下降，生產商會提供產品的抽氣曲線圖，一般提供的抽氣速率S是指最大的抽氣速率（即Pi=Pq時）。不同類型的真空泵起始壓強Pq是不同的，一般機械泵的Pq為大氣壓。
