cad如何永久保存創建的塊（CAD如何創建永久塊）

2023-09-16 19:41:31 2

在當前所畫的圖，如果你創建了一個塊，只能在當前的圖使用，關閉這個文件或新建一個文件時這個塊又不能再利用。想要重複使用這個塊必須創建永久的塊。

1. 打開CAD軟體之後，用矩形命令畫出一個長方形。假設這個長方型要創建永久的塊。

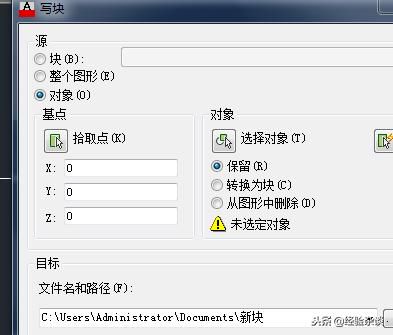

2. 輸入快捷鍵w，按確認後此時彈出寫塊的對話框。這個寫塊和用B創建的塊有點相似，最大的區別這個寫塊多了保存的地方。

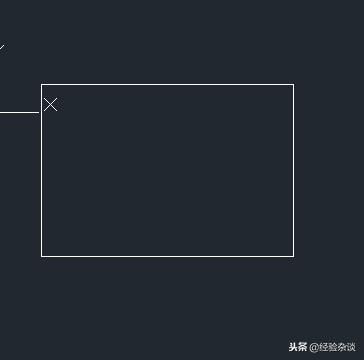

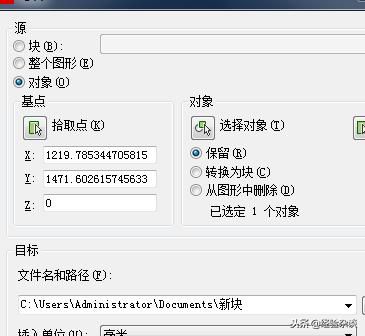

3. 點擊選擇對象，框選這個矩形按確認後，又彈出這個對話框。再點擊拾取點，選擇矩形的某個端點，如左上方的端點。再彈出相同的對話框。

4.最後一步選擇需要保存這個塊的文件名及路徑，假設保存在E盤，文件名叫新塊。然後點下方的確認。這個塊就永久創建出來了。

5.現在開始驗證這個永久塊，關閉當前的這個文件。或新建一個文件，輸入快捷鍵I，然後按確認，此時彈出插入塊的對話框。

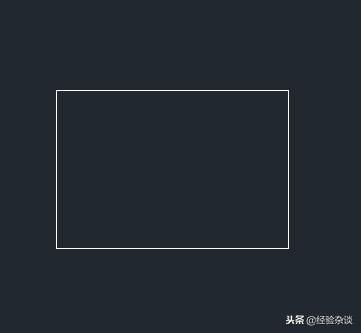

6在右側的瀏覽裡，找到剛才保存的E盤文件名叫新塊，點確定後之前所創建的塊又出現了。
