cad怎麼快速統計塊或者同圖形數量（繪製大量重複但排列沒有規律的圖形）

2023-09-16 19:00:17 2

當有一些重複性的圖形需要繪製時，可以考慮陣列命令或塊繪製，前者主要針對有規律排列的圖形，對於排列沒有規律但又需要大量重複繪製的圖形，可以考慮塊繪製：

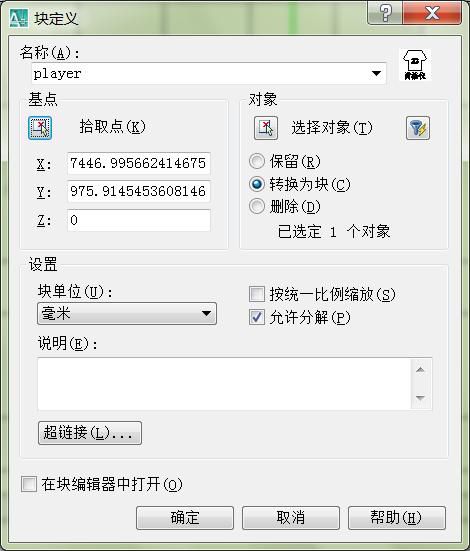

繪圖→塊→創建：

通過選擇對象和基準點來繪製塊，所以先把需要重複繪製的圖形先繪製好，並考慮適當的塊插入時的基準點，繪製一些需要的輔助線，用來標註基準點。

需要插入時，選擇以下命令序列即可：

插入→塊→選擇塊名稱→確定→選擇插入的基準點。

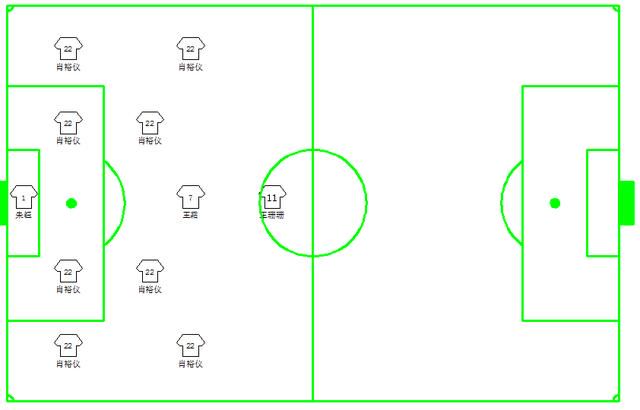

但是，以上圖形需要修改球員號碼和姓名，通過塊繪製的圖形修改起來不是很方便，CAD提供了一個屬性塊的功能，可以將需要修改的文字或數字定義為塊的屬性。

屬性和圖形一起構成屬性塊，圖形和屬性都要先繪製出來。

為了便於定位，可以先將屬性作為普通圖形的部分先繪製出來，並用輔助線標誌好基準點：

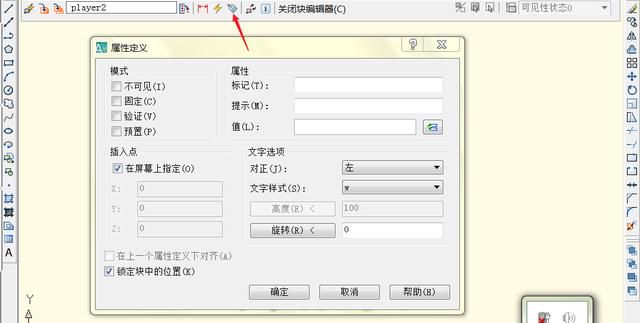

繪圖→塊→定義屬性：

插入文字時，標記的文字在光標的右上角，選擇插入點後，標記文字會按照定義的「對正」選擇對齊：

另一個屬性同樣定義。

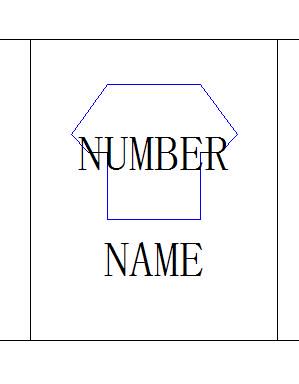

然後將輔助線和輔助文字去掉：

繪圖→塊→創建→命名→選擇上述圖形（中間部分）和屬性，確定即可。

確定後會有如下提示對話框：

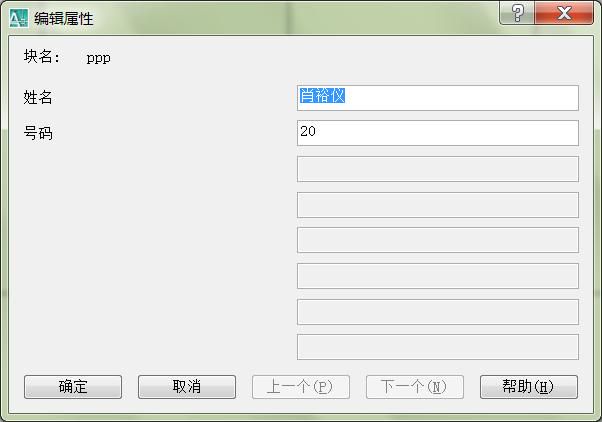

插入時，選擇上述定義的塊名稱，確定後，可以在命令欄輸入姓名，號碼。

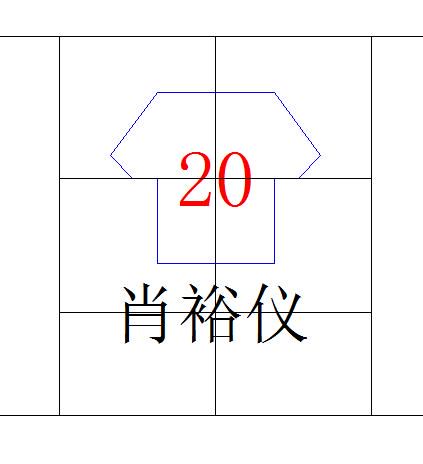

插入後，也可以雙擊修改插入塊的屬性值：

也可以打開塊屬性管理器來修改塊的屬性：

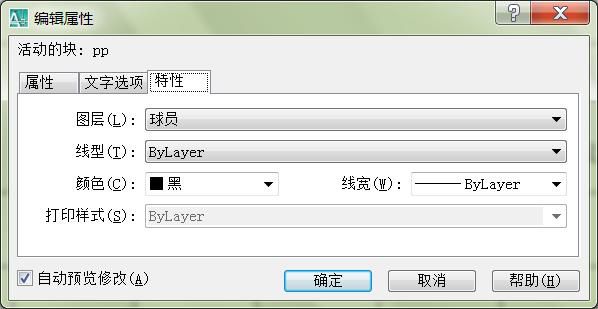

選擇塊→選擇屬性→編輯：

定義的塊也可以清理：

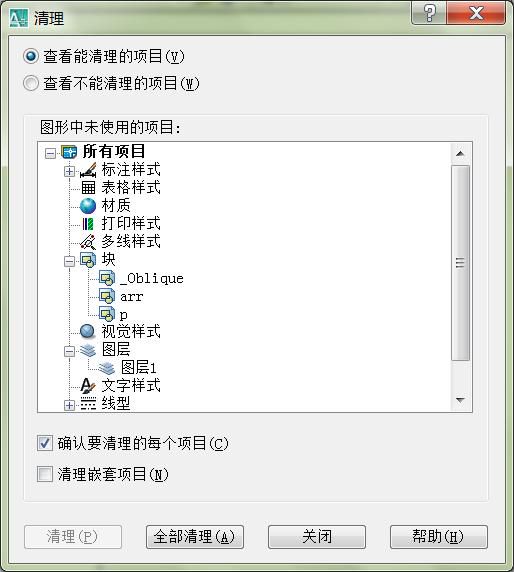

文件→繪圖實用程序→清理（命令：purge:）：

雙擊塊也可以重新編輯塊，且可以添加屬性定義：

相關命令：

Block（塊定義）、Wblock（寫塊）、be（編輯塊）、i(插入塊）；
