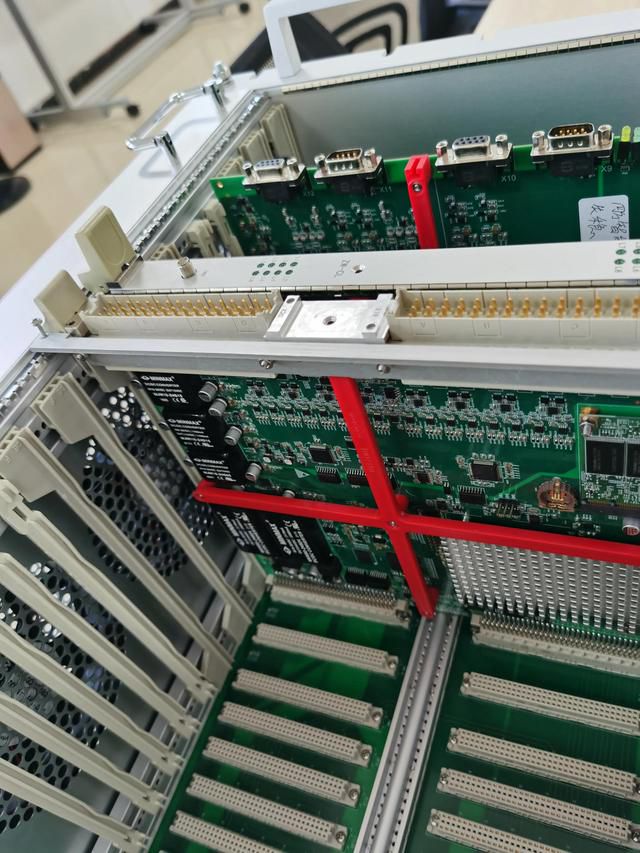

可調節夾距的快裝板（subrack插箱）

2023-09-21 10:46:45 1

GB19520-103、IEC60297標準中，明確了板卡的標準尺寸，1U=44.45mm，板卡高度=N*U-33.35mm，如3U板卡高度=3X44.45-33.35=100mm，常用板卡的高度尺寸通常為3u、6u和9U，板卡深度最長使用的深度標準為：160mm、220mm、280mm三個規格，如果是前後插板後IO還有80mm、100mm兩種深度規格。

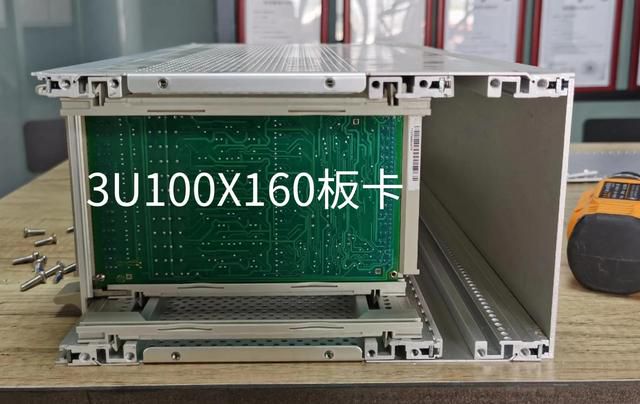

rdekono EG19"3U機箱側面分解圖

相關機箱生產廠家無論是schroff、HEITCE、ELMA或是rdekono，圍繞以上的尺寸的板卡，PCB導軌的樣式最為豐富，可以滿足不同產品或使用環境的需求，其他尺寸的可以考慮三段式導軌的形式來實現，但凡卡深度尺寸的增減最好是10mm的倍數，這樣可以有效的降低加工難度，降低加工成本。

各廠家PCB CARD GUIDE 卡導軌

符合IEEE1101.10標準的導軌增加了ESD靜電釋放卡腳以及，防插錯編碼功能，ESD靜電釋放卡角，提高了設備的可靠性，板卡的位置可以用，防差錯編碼來管理，避免人為的誤操作。

schroff導軌，cpci導軌

還有一些其他樣式的導軌，例如不使用分體面板時，PCB板卡可以配合，PCB拉出鎖緊裝置，實現PCB的拔出以及鎖緊。北京瑞德科諾提供樣式如下圖。

可以適配schroff以及HEITEC，PCB拉出鎖緊裝置的導軌

三段式導軌主要是為了滿足不同深度PCB插件板，導軌端頭為塑料材質，中間段是表面陽極氧化的鋁型材。導軌端頭的形式多樣，滿足各種標準需求。

北京瑞德科諾適配schroff的三段式導軌

加強型導軌，通常產品應用在關鍵領域，例如，航空航天高速列車等，產品結構強度設計預留較大冗餘，確保產品擁有結構強度的萬無一失，這樣做成本也增加了很多，結構強度也確實讓人很踏實。

適配schroff subrack的加強型導軌，提供三個規格。

PCB導軌，材質大多採用阻燃等級UL94V0級塑膠材質，有一些特殊行業，例如軌道交通行業對溫度範圍的要求，零下40到80度範圍，防火等級達到sl 2級以上。

用不同顏色以區分板卡類型

選擇導軌的最佳配置方式，根據產品的需求，以及符合相關標準的要求如防火，高低溫以及產品強度，成本預算 ，整機可靠性冗餘需求，綜合以上因素，匹配適合產品自身需求的導軌。
