學習電子電路基礎知識（電子電路基礎知識）

2023-09-12 22:04:46 1

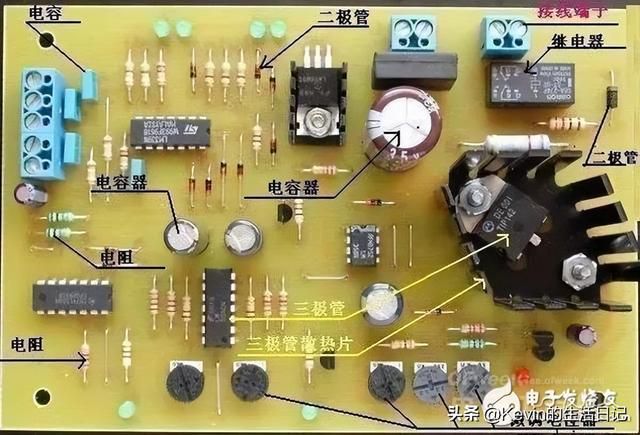

一、電子元件認識

1、電阻

2、電容

3、晶體二極體

4、電感

5、晶體三極體

二、電子原理圖認識

1、功放電路

2、電源電路（直流穩壓）

3、升級路（電魚機）

4、電路板（PCBA）

5、電器

三、電工知識

1、安全電壓

2、電工接線（絕緣體）

3、漏電

4、電的作用功

5、安全用電

四、電子基礎知識---電子元件

五、電阻

電阻在電路中用「R」加數字表示，如：R1表示編號為1的電阻。電阻在電路中的主要作用為：分流、限流、分壓、偏置等。

　　1、參數識別：電阻的單位為歐姆（Ω）、千歐（KΩ）、兆歐（MΩ）等。

　換算方法是：1兆歐=1000千歐=1000000歐

　電阻的參數標註方法有3種，即直標法、色標法和數標法。

　a、滑鼠法主要用於貼片等小體積的電路，

　如： 472 表示 47100Ω（即4.7K）； 104則表示100K

　b、色環標註法使用最多，現舉例如下：

　四色環電阻 五色環電阻（精密電阻）

2、電阻的色標位置和倍率關係如下表所示：

　顏色 有效數字 倍率 允許偏差（%）

　銀色 x0.01 ±10 金色 x0.1 ±5

　黑色 0 0 棕色 1 x10 ±1

　紅色 2 x100 ±2 橙色 3 x1000

　黃色 4 x10000 綠色 5 x100000 ±0.5

　藍色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1

　灰色 x100000000 白色 9 x1000000000

　例如，紅，黃，棕，金 表示240歐

六、電容

1、電容在電路中一般用「C」加數字表示（如C13表示編號為13的電容）。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。

　　電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。

　　容抗XC=1/2πf c （f表示交流信號的頻率，C表示電容容量）

　　電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。

　　2、識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位

　　還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）

　　其中：1法拉=10^3毫法=10^6微法=10^9納法=10^12皮法

　　字母表示法：1m=1000 uF 1n=1000PF

　　數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率

　　如：102表示1010^2PF=1000PF 224表示2210^4PF=0.22 uF

　　3、電容容量誤差表

　　符 號 F G J K L M

　　允許誤差 ±1% ±2% ±5% ±10% ±15% ±20%

　　如：一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%

七、晶體二極體

1、晶體二極體

　　晶體二極體在電路中常用「D」加數字表示，如： D5表示編號為5的二極體。

　　2、作用：二極體的主要特性是單向導電性，也就是在正向電壓的作用下，導通電阻很小；而在反向電壓作用下導通電阻極大或無窮大。

　　正因為二極體具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調製和靜噪等電路中。

　　電話機裡使用的晶體二極體按作用可分為：

　　整流二極體（如1N4004）、隔離二極體（如1N4148）、肖特基二極體（如BAT85）、發光二極體、穩壓二極體等。

　　3、識別方法：二極體的識別很簡單，小功率二極體的N極（負極），在二極體外表大多採用一種色圈標出來，有些二極體也用二極體專用符號來表示P極（正極）或N極（負極），也有採用符號標誌為「P」、「N」來確定二極體極性的。

　　發光二極體的正負極可從引腳長短來識別，長腳為正，短腳為負。

　　4、考試注意事項：

　　用數字式萬用表去測二極體時，紅表筆接二極體的正極，黑表筆接二極體的負極，此時測得的阻值才是二極體的正嚮導通阻值。

　　5、常用的1N4000系列二極體耐壓比較如下：

　　型號 1N4001 1N4002 1N4003

　　1N4004 1N4005 1N4006 1N4007

　　耐壓（V） 50 100 200 400 600 800 1000

　　電流（A） 均為1

八、穩壓二極體

　穩壓二極體在電路中常用「ZD」加數字表示，如：ZD5表示編號為5的穩壓管。

　　1、穩壓二極體的穩壓原理：穩壓二極體的特點就是擊穿後，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以後，若由於電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

　　2、故障特點：穩壓二極體的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；後2種故障表現為電源電壓變低到零伏或輸出不穩定

　　常用穩壓二極體的型號及穩壓值如下表：

　型 號 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761

　穩壓值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V

九、電感

電感在電路中常用「L」加數字表示，如：L6表示編號為6的電感。電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數製成。

直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。

電感在電路中可與電容組成振蕩電路。

電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%）的電感。

電感的基本單位為：亨（H）

換算單位有：1H=10^3mH=10^6uH。
