最近有朋友說，經常碰到奇數齒齒輪的外徑測不準的情況，今天咱們就來聊一聊這個問題：

前面我們已經介紹了不少關於齒輪的測量方面的內容；對於齒輪而言，只要能夠製造出來，就能夠檢測齒輪產品的全部特性值，這一點對於現代科技而言，沒有什麼難度。但是對於工廠而言，在齒輪加工的生產一線，由於生產車間的條件非常不均衡，有的先進，有的傳統，如何在生產現場把齒輪產品的特性進行測量，是一個非常實用的問題；

今天不說其他的，只探討一個問題，那就是奇數齒輪的齒頂圓和齒根圓直徑如何測量。因為是奇數齒，齒數不對稱，採用一般的通用量具，比如卡尺，千分尺等無法直接進行測量；

有人說現在有三等分的千分尺可以直接測量，但是對於某些特殊奇數，或者齒頂很尖的齒輪而言，也是難以實現的。對於有中間孔的盤齒輪來說，一種方法可以採用間接測量的方法，直接量出齒頂到內孔的壁厚，然後兩倍值再加上內孔直徑，這個數值就是齒頂圓的直徑了；但是這樣測量，因為有兩個量值相加，增加了測量的誤差值，只可以測量公差值較大的齒輪產品；

1.等值芯棒測量法

對於公差值較小的齒輪產品，可以採用等值芯棒測量法：製造一根和齒頂圓名義值相等的芯軸，利用偏擺儀和千分表來實現測量。

步驟和方法如下：先在偏擺儀上利用千分表和標準量棒校準零位，然後再裝上齒輪，利用千分表進行測量，根據千分表的讀數值來判定齒輪齒頂圓直徑的數值。

以上就是奇數齒齒頂圓的測量方法，大家可以試試看，也可以提供其他較好的測量方法。

2.齒輪測量儀上測量

像克林貝格，哈量，智達之類的齒輪檢測儀都可以直接測量，然後顯示在計量單上，基本上，一般的齒輪測量機都有這個功能。

3.通止規測量

公差很嚴，批量的產品也可以採用通止規來判斷是否合格。

4.製作一個輔助墊塊

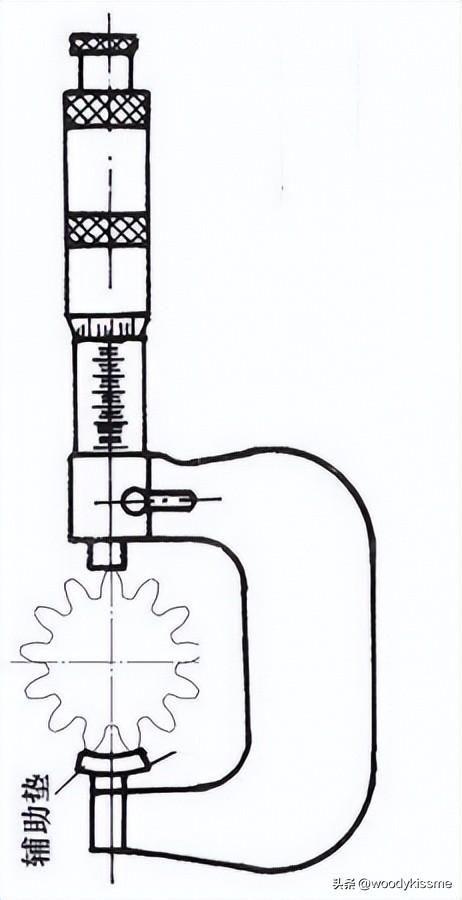

測量時，在千分尺下邊墊一形狀和厚度尺寸精度高的一輔助墊，此墊的厚度為整數，即可測量。齒輪的外徑實際尺寸等於千分尺的測得讀數減去墊片厚度。 （它的內圓弧R必須和齒輪外徑公稱尺寸相等，該輔助墊最後需要淬火、磨內外孔）。

其實在工具機上這樣測量的人很少，也許就第一、二件，都是取下來用這種方法測量比較直觀，而在工具機上操作工還是喜歡2齒測量法。僅供參考吧。

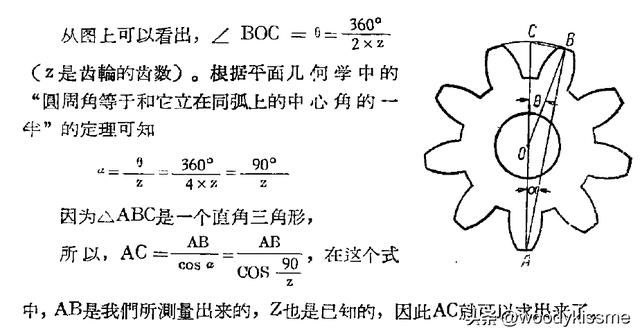

最後給出一個通過弦長計算外圓的推導公式：

喜歡自己動手的朋友可以自己在Excel裡變寫一下，類似下面這樣的。

今天就分享到這，希望能對大家有所幫助，謝謝！
