創維酷開黑屏故障（創維酷開50N2灰屏故障維修）

2023-09-11 07:30:10 1

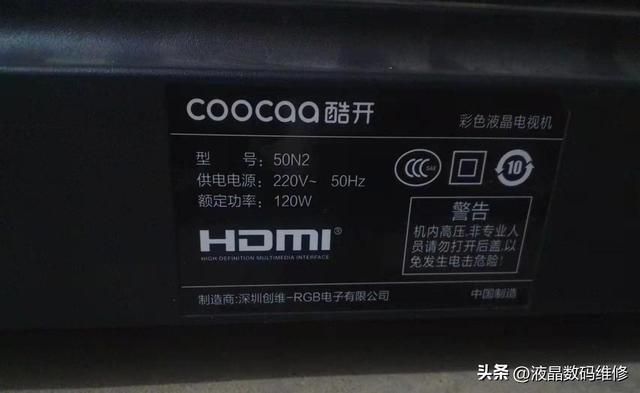

今接修一臺創維酷開50N2液晶電視，開機屏幕無顯示，但輕敲屏幕可以看到背光已亮，為明顯的灰屏故障。

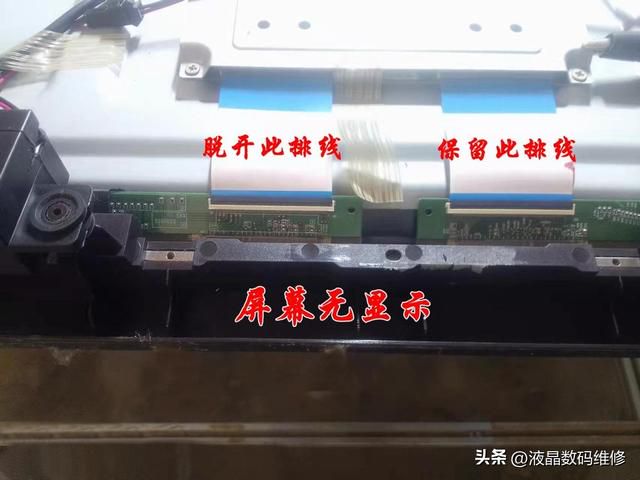

打開後蓋，測量發現VGH與VGL都不正常，於是懷疑是液晶屏的Y軸TAB有損壞，拉低了VGH電壓，或者是邊板上有短路的地方，拉低了VGH電壓。本機器是兩個邊板，從邏輯板去邊板是兩條排線，於是試著脫開一邊保留一邊，看看故障是發生在哪邊？經過實驗發現脫開右手邊的排線保留左手邊的排線，對應保留排線的半邊屏幕顯示正常，而交換一下脫開與保留，屏幕依舊灰屏。

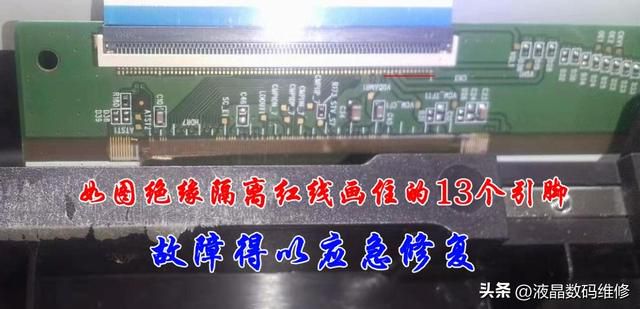

由此判定是右手邊的邊板或Y軸TAB有故障，註：此機器由於屏幕較大，是雙Y軸驅動設計，觀察邊板發現，左右邊板各自驅動各自邊的Y軸，通過仔細測量及走線觀察，右手邊板無短路處，於是確定故障是右手邊的Y軸TAB有損壞。走線發現如下圖所示畫紅線的13個引腳只與Y軸有關，並不關聯X軸。

於是採用絕緣隔離的辦法，斷開右手邊Y軸的影響，只讓一邊的Y軸工作。雖左邊圖像稍微有些暗，但不影響觀看，稍微調高些亮度幾乎看不出來。於是應急維修成功，當然要徹底修復需要用壓屏機更換損壞的Y軸TAB。
