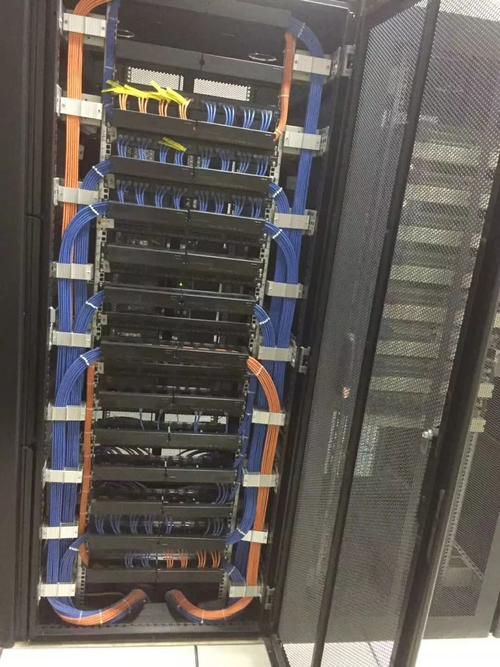

弱電綜合布線施工方案

機房裝修

1.1工程設計說明

1.1.1、工程範圍：

Ø 精裝修工程

Ø 電氣工程（機房供配電、UPS）

Ø 通風工程（空調系統）

Ø 機房監控報警系統

Ø 機房防雷接地保護系統

1.1.2工程概況

隨著計算機系統技術和設備的不斷更新換代，安裝計算機設備的場地技術，即機房工程也在不斷地推陳出新。所採用的新材料、設備、工藝和技術，其目的是為了更好地保證機房的溫度、溼度、潔淨度、照度、防靜電、防幹擾、防震動、防雷電、及時監控等，能充分滿足計算機設備的安全可靠地運行，延長計算機系統使用壽命的要求，同時又要給系統管理員創造一個舒適、典雅的環境。因此，在設計上要求充分考慮設備布局、功能劃分、整體效果、裝飾風格，體現現代機房的特點和風貌。

根據需求分析，我們認為機房裝修總面積應約為200M2。

1.1.3、設計依據

Ø 國家標準《數據中心設計規範》

Ø 國家標準《計算站場地技術要求》

Ø 國家標準《電子計算機機房施工及驗收規範》

Ø 國家標準《計算機機房活動地板的技術要求》

Ø 國家標準《計算站場地安全技術》

Ø 國家標準《電氣裝置安裝工程接地裝置施工及驗收規範》

Ø 中華人民共和國公共安全行業標準《安全防範工程程序與要求》

Ø 《中華人民共和國計算機信息系統安全保護條例》

1.2機房精裝修設計

1.2.1隔斷工程

機房中的隔斷採用不鏽鋼邊框&12mm厚鋼化玻璃。鋼化玻璃隔斷近年正逐漸引入到網絡機房裝修中。它具有隔音、隔熱、耐壓等特點，透視效果極佳，並增添機房的簡練與豪華感。

整個機房四周的牆邊、牆角均做防水處理。玻璃與吊頂、地板交接處安裝亞光不鏽鋼踢腳板線。

機房及辦工區內隔斷採用不鏽鋼大框玻璃隔斷，隔斷與天花、地板交接處裝不鏽鋼角線，具體隔斷位可以根據實際測量決定。

1.2.2地面工程

機房地板採用架空地板，為使水泥砂漿地面達到不起塵、不產塵、保證空調送風系統的空氣潔淨度，地面需要先涮防塵漆做防塵處理。

活動地板的種類較多，根據板基材料可分為：鋁合金、全鋼、中密度刨花板。它們的表面都是粘貼ＰＶＣ抗靜電貼面。我們建議機房選用全鋼防靜活動地板，可與地面裝飾效果相協調。地板安裝高度為0.3M。地板與牆體交界處用不鏽鋼踢腳板封邊。機房大門入口處做踏步鋪塑膠地板。

1.2.3門窗工程

整個機房區及辦公區的不鏽鋼無框玻璃隔斷上的門均為不鏽鋼無框玻璃自由門。

1) 設備間：單開玻璃門

2) 網絡機房：雙開防火防盜門一套。

1.2.4天花吊頂工程

根據網絡機房的具體建築結構情況，整個機房為了確保機房的保溫和消防需要；全部採用規格為600×600×0.8mm的「新景」微孔鋁製天花板進行鋪設，該天花板美觀、耐用，防火、防潮，同時與機房屏蔽網一起組成一個完整的屏蔽系統，具抗靜電、抗幹擾的作用。

為保持機房環境廉潔度和保持機房溫度均衡，建議採用鋁泊制保溫棉作天花、牆面、地面保溫使機房具有防潮、防塵、保溫的性能。

1.2.5牆面裝飾工程

牆面處理是指採用在主機房建築物的牆面、柱面上進行防塵、防潮、防水、保溫處理，同時使房屋內部平整、光滑，清潔美觀，改善採用光條件，增強保溫、隔熱、隔音、防塵等性能從而改善環境條件。主機房牆面、地面及梁面上刷防黴、防潮漆，塗防水油膏，進行防塵處理、確保潔淨度高、不產生粉塵、耐久性高、不產生龜裂、眩光，同時起到防水、防潮、防黴的效果。

機房應採用國產優質鋁塑板，在選擇牆面板材料時，要求能滿足屏蔽系統和等電位系統的需求。國產優質鋁塑板生產流程採用目前最新技術及工藝，外觀光亮，且性能價格比優，因此國產優質鋁塑板無疑是最佳的方案。在現代科技及工業的高速發展，材料領域的廣泛應用中，國產優質鋁塑板飾面光學效果，潔淨程度、安全性，施工質量、施工條件均為最佳，國產優質鋁塑板還能滿足屏蔽系統的需求。

施工時，我們主要有以下四個步驟進行：

1) 平整牆面，使用水泥沙漿找平，為下一步提供良好的工作面；

2) 採用2mm厚的輕鋼龍骨，把它固定到牆面上，成為未來裝飾牆面的骨架，同時預留屏蔽接地的引出線，（分布在不同位置的六處地方，形成多點連接）；

3) 選取9mm的優質埃特板，固定到龍骨上；

4) 選取3mm的銀白色的國產鋁塑板沾在埃特板上，接封處採用銀白色玻璃膠封邊。

1.3配電系統設計

1.3.1主要考慮因素及設計方案

一個系統能夠正常工作，不僅需要有良好的主設備、性能卓越的UPS電源和安全舒適的工作環境，還需要有一個設計合理、可靠性高的供配電系統。我們為該項目考慮與設計的內容如下：

1) 機房內用電設備供電電源均為三相五線制及單相三線制，採用雙迴路供電；

2) 用電設備作接地保護，併入土建大樓配電系統；

3) 機房用電設備、配電線路裝置過流過載兩段保護，同時配電系統各級之間有選擇性地配合，配電以放射式向用電設備供電；

4) 機房配電系統所用電線為深圳聯嘉祥阻燃聚氯乙烯絕緣導線，敷設噴塑橋架、鍍鋅鐵管及金屬軟管。

5) 機房的設備供電和空調照明供電分為兩個獨立迴路，其中設備供電由UPS提供並按設備總用電量的1.3倍進行預留，而空調照明用電由市電提供並按空調設備的要求供配。

6) 機房內照明裝置宜採用機房專用無眩光燈盤，照明亮度大於300LUX，事故照明亮度應大於60LUX。

7) 機房內的配電系統考慮了與應急照明系統的自動切換。

8) 該機房電源進線正常時由市電供電,市電故障時由UPS供電，進線直接引入機房專用配電櫃總輸入開關。

9) 機房設計了一個市電配電箱，對機房的市電進行配電，配電箱為機房專用標準配電箱，配備低壓開關。櫃內配有市電備用迴路，安裝德國防雷保護器。

10) 機房設計了一個UPS配電箱，對機房的UPS電進行配電，配電箱為機房專用標準配電箱，配備低壓開關。箱內配有UPS電源備用迴路，安裝防雷保護器。

11) 機房所有插座均採用普通電源插座和彈起式銅插座，普通電源插座安裝在牆壁上，彈起式電源插座安裝在防靜電地板上，美觀大方。

1.3.2配電設備及材料選型

機房配電工程設計採用以下公司的產品：

1) 配電櫃：國際落地式櫃體，電氣元件

2) 燈具：松業無眩光燈盤（飛利浦燈管）

3) 單相插座：

4) 蹺板開關：

5) 多聯萬用插座板：

6) 導線、電纜：

以上產品均為國產或進口的電氣優質產品，經實踐證明產品質量可靠。

1.3.3配電系統設計

1) 空調照明部分：該部分採用機房專用配電箱來完成，它接到總配電室送過來的市電電源，通過總電源開關，輸出到分支迴路中，我們為該部分設計了十三條迴路：排氣扇迴路2條，照明迴路3條，2匹專用空調迴路1條，維修插座迴路2條，其它輔助插座迴路2條，飲水機迴路1條，備用迴路2條；此外，5匹吸頂空調迴路1條（63A／3P）。

2) UPS電源部分：該部分採用機房專用配電箱來完成，它接到UPS送過來的單路電源，通過100A總電源開關，輸出到分支迴路中，我們為該部分設計了十三條迴路：伺服器迴路3條，監控報警迴路2條，交換機迴路2條，工作站迴路2條，消防迴路1條，備用迴路3條；

3) 詳細情況需根據實際情況調整

1.3.4 UPS不間斷電源設計

1、最新UPS選型理念

UPS的生產商習慣按其主電路結構的技術屬性來對UPS進行分類，這種分類也已被廣大用戶接受，並以此來判定UPS的優劣。第一類為後備式，第二類為在線互動式，第三類為在線雙變換式，第四類為在線電壓補償式。

而具體描述UPS的技術性能指標有四大類：1)對電網的適應能力；2)滿足負載要求的UPS常規輸出指標；3)UPS的輸出能力和可靠性；4)智能管理和通信功能。

那麼在這四大類指標中，比較和選擇UPS應重點關注哪些特性呢？以下是當前專家和行業大用戶普遍認可的一些觀點：

a．選擇大功率UPS要慎重考慮UPS的輸入功率因數和輸入電流諧波（電力公害問題）。

雙逆變在線式UPS，其AC/DC逆變器多為整流濾波電路，它的輸入功因數低，一般只在0.8左右，輸入電流諧波大，達30％，加專門濾波措施後，也僅能降到10％。輸入功率因數低，意味著輸入無功功率大，輸入諧波電流則幹擾破壞電網，特別是三相大功率UPS這兩項指標危害很大，形成所謂的電力公害，這會1)使由同一電網供電的變壓器、電動機、電容器等產生附加諧波損耗、過熱、加速老化；2)引起異步電動機轉矩降低，振動加劇噪聲增大；3)引起繼電器和自動裝置誤動作，其次諧波對通訊線路、測量儀器產生輻射幹擾，影響電能計量的精度等。所以，UPS的輸入功率因數和輸入諧波電流應被視為重要性能指標之一，應該把輸入功率因數＞0.95，輸入電流諧波＜5％作為判定UPS性能指標是否合格的標準之一。

歐美發達國家早已立例，嚴格限制用電設備對電網的汙染。我國有關部門亦正制訂相關法規，施行日期亦不會遙遠，因此用戶在購買UPS不間斷電源時，若不考慮此因素，將會留下日後治理的諸多麻煩，造成經濟上的重大損失，同時也會因為治理而產生系統效率降低，可靠性下降等副作用。作為UPS，相應有三類解決方案。

第一，對於帶有整流濾波輸入的傳統雙變換UPS，無論是採用相控或不控整流，從市電吸取能量的方式均不是連續的正弦波，而是以脈動的斷續方式向電網吸取電流，使得這類UPS具有諧波電流，功率因數低、效率低，對電網造成較大的汙染，若採用12脈衝整流及輸入濾波器，雖然可以將輸入功率因數改善到0.95，諧波電流小於5％，但系統的總效率降低到90％左右，且成本增加，可靠性下降。

第二，輸入整流器採用高頻化整流技術，輸入功率因數≈1，輸入總諧波電流＜5％，對電網無汙染。但電路複雜，AC－AC總效率一般為92％左右。

第三，採用雙逆變電壓補償在線式的UPS，其輸入端是一個四象限高頻逆變器，從市電吸取的電流是連續的正弦波，且與輸入電壓同相位，因此其輸入功率因數≈1，輸入諧波電流≤ 3％，對電網無汙染。 AC－AC總效率高達

96％。

由上可見，目前只有採用雙逆變電壓補償在線式UPS，才能在獲得輸入功率因數≈1，輸入諧波電流＜3％的同時，保持UPS系統AC－AC總效率達96％或以上。

b．要考慮UPS的輸出能力與可靠性。

輸出功率因數、輸出電流波峰係數、輸出過載能力、輸出不平衡負載的能力等指標，直接反映了UPS的輸出能力，對這些指標的限制，說明了UPS輸出能力的局限性和脆弱的一面，儘管在配置UPS容量時盡可以使負載滿足UPS的要求，甚至留出很大的餘量，但這些指標卻直接反映了UPS的可靠性。過載能力強，允許輸出電流波峰係數高的，對負載功率因數限制小的，在同樣電網環境和負載條件運行，其可靠性必然高，這是毋容置疑的道理。

c．要考慮效率與可靠性

UPS的工作效率高時，意味著節省電能，這是綠色電源的標誌之一。但還應該注意到效率與可靠性是密切相關的，效率高意味著電路技術先進，元器件選用得好，意味著功器件功率損耗小，功率強度小，溫度低，這必然會增強元器件乃至整機的壽命和可靠性。

1.4空調工程設計

1.4.1機房環境要求：

為使機房的主要設備和管理操作人員有一個良好的工作環境，並使其能夠安全、可靠地運行，發揮其最大的工作效率，就要提供一個符合其運行標準要求的機房環境。這就對機房空氣的製冷、制熱、加溼、去溼、濾塵有嚴格的標準要求。設備運行情況、使用壽命與工作環境有密切關係，溫度、溼度、潔淨度就是工作環境的關鍵因素。根據國內外資料, 計算機房負荷按約250 kcal/m2．h計算，即可滿足機房對溫度的要求。

1.4.2設計依據及方案

a、採暖通風機空調設計規範；

b、建築設計防火規範；

c、甲方提供設計工程需求；

d、建築條件圖；

e、電子電腦房設計規範；

f、有關設計手冊；

1.4.3空調設備的選型

考慮機房內的面積和設備容量要求，我們為網絡機房選配了兩臺空調：一臺5匹吸頂式空調，安裝在設備間的天花上方，在戶外安裝室外機，它的優點是節約空間、製冷充分，利於設備間設備的運行，同時考慮到空調出色的穩定性也是我們向客戶推薦的重要原因之一；第二臺空調選用的是一臺2匹的三菱壁掛式分體空調，安裝在工作人員操作間，為工作人員提供良好的辦公環境。

排氣系統的選擇

依照機房功能分區的設立，我們設置各分區的排氣系統。它可以使機房工作人員有一個好的空氣環境條件，排氣系統採用吊頂天花內安裝，不佔用機房空間。

我們為機房設計了4個吸頂式排氣扇，設備間和工作間各裝2個，定時開啟，排除房間內的汙濁空氣。

1.5機房監控系統

方案設計：

對於網絡機房，我們考慮採用與大樓閉路監控主機為主的安防系統，我們一共為網絡機房設計如下系統：

數字監控系統：設計2個彩色半球攝像機，用於視頻監控；

1.6機房防雷接地方案

1.6.1前言

網絡機房內集中了大量微電子設備，而這些設備內部結構高度集成化（VLSI 晶片），從而造成設備耐過電壓、耐過電流的水平下降，對雷電（包括感應雷及操作過電壓）浪湧的承受能力下降。感應雷侵入用電設備及計算機網絡系統的途徑主要有四個方面：交流電源380V、220V電源線引入；信號傳輸通道引入；地電位反擊以及空間雷閃電磁脈衝(LEMP)等。為了確保機房設備及電腦網路系統穩定可靠運行，以及保證機房工作人員有安全的工作環境，根據我國及國際有關規範規定，對用戶機房提出本防雷接地方案。

1.6.2設計依據

1.6.3接地處理

1) 利用建築物基礎地作防雷地及電源地。現代建築基礎使用大面積鋼筋綁紮，柱子主鋼筋及四周牆體鋼筋直通到達屋頂女兒牆防雷帶。其接地電阻值一般都能滿足GB50057—94的要求，即≦4Ω。

2) 機房一般有四種接地形式，即：計算機專用直流邏輯地、交流工作地、安全保護地、防雷保護地。本次設計考慮採用原接地極，並採用聯合接地方式；接地電阻應小於１歐姆。

3) 直流工作地在大樓計算機機房內的布局，是作數字電路等電位地網（或邏輯接地接地網）。該網用銅排在活動地板下，依據計算機設備布局，縱橫組成網格，配有專用接地端子，用編織軟銅線以最短的長度與計算機設備相連。計算機直流地需用接地幹線引下至接地端子。

1.6.4供電系統

根據有關規範，本方案設計該機房供配電防雷方案如下：

一級防雷：配電櫃電源進線處接大容通量的電源防雷器。變壓器的機殼、低壓側的交流零線以及與變壓器相連的電力電纜的金屬外護層應就近接地。

二級防雷：UPS配電箱引出的三根相線及零線接電源防雷器，箱內交流零線不作重複接地。機房內所布放的交流供電線路中的中性線（零線），應採取絕緣導線。交流配電箱上的中性線（零線）匯集排應與機架的正常不帶電金屬部分絕緣。

三級防雷：使用專用的避雷電源插座。

機房內所有交直流用電及配電設備均應採取接地保護。交流保護接地線應從接地匯集線上專引，嚴禁採用中性線作為交流保護接地線。

具體請見配電系統原理圖。

1.6.5使用防雷器注意事項

防雷保護器必須通過接地端以儘可能短的路徑接地。

主機房內所有設備採有單點接地法，即所有地線全部接到直流接地匯集排上，再由匯集排與直流地網相連。

設備安裝時，應與大樓的外牆及柱子保持一定的安全距離。

信號防雷器連接必須與數據進線方向一致。

不同類型的數據傳輸線應選用不同類型的保護器。

1.6.6方案設計

根據網絡機房的實際情況，我們為甲方設計了一套獨立接地系統和防雷系統：

防雷系統我們設計安裝2個電源避雷器，採用德國公司的產品，分別安裝在市電配電箱和UPS電源配電箱中，防止感應雷對電源系統的攻擊，（對於直擊雷，大樓避雷針系統進行防護）；接地系統中，我們在機房內部防靜電地板下邊利用紫銅做一個等電位帶，為機房設備提供接地點，同時在大樓外側，我們利用鍍鋅角鋼和鍍鋅扁鐵建立獨立的接地網系統，兩者之間採用35平方毫米的銅導線連接，使之成為一體。
