etc 內部結構圖 拆解(拆解ETC看看內部構造)
2023-11-11 09:55:46
前幾年響應政府的號召,辦理了一個ETC設備,想著能方便一些,雖說幾年上不了幾次高速。但是前一陣走高速,興致勃勃的走的ETC通道,卻不能用,又走的人工。唉,關鍵時候掉鏈子。
最近有空於是想著能不能修一下。ETC設備粘貼在車的前擋風玻璃上,拔插卡片無反應,心想可能是壞了,拆了看看。在玻璃上粘著,不好弄,於是想辦法拆下來。使勁大了怕玻璃裂了,使勁小了沒反應,這可咋辦。嘿嘿,突然間有個想法,左扭扭,右扭扭,下來了。
拆下了後就看到了後頭的一個按鈕,網上說,按鈕彈起來設備就失效了。不管了,拆都拆了。來到辦公室找到螺絲刀就開拆。背面一共兩個螺絲,拆下了,用翹片趕著一遍翹,很快拆開了。一個殼子,一個線路板。

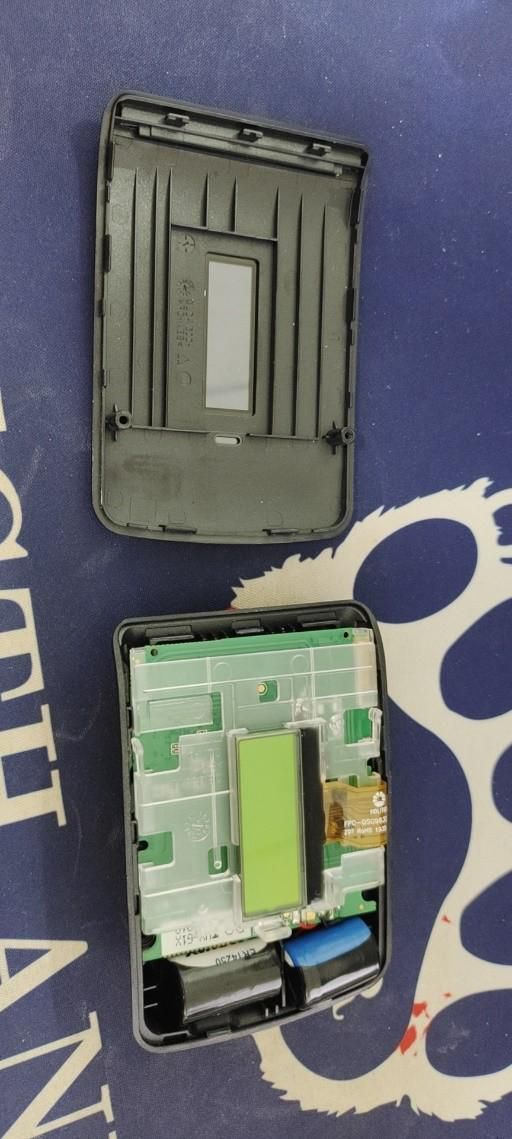

繼續拆,看他的廬山真面目。
左邊連著的那個地方是太陽能發電板。膠布是我的傑作,把上面的小卡扣拆壞了,又找了一個接上了。
圖中畫紅圈的地方接著一個電池,電池沒電了,問了問淘寶的店家,這個電池是一次性的,不能充電,於是我剪下了把插頭接到了太陽能板那一側。
藍色的那個像電車的東西是一個電容,一開始不知道,我用5v給它加電,沒多久就發熱發燙了,嚇了我一大跳。

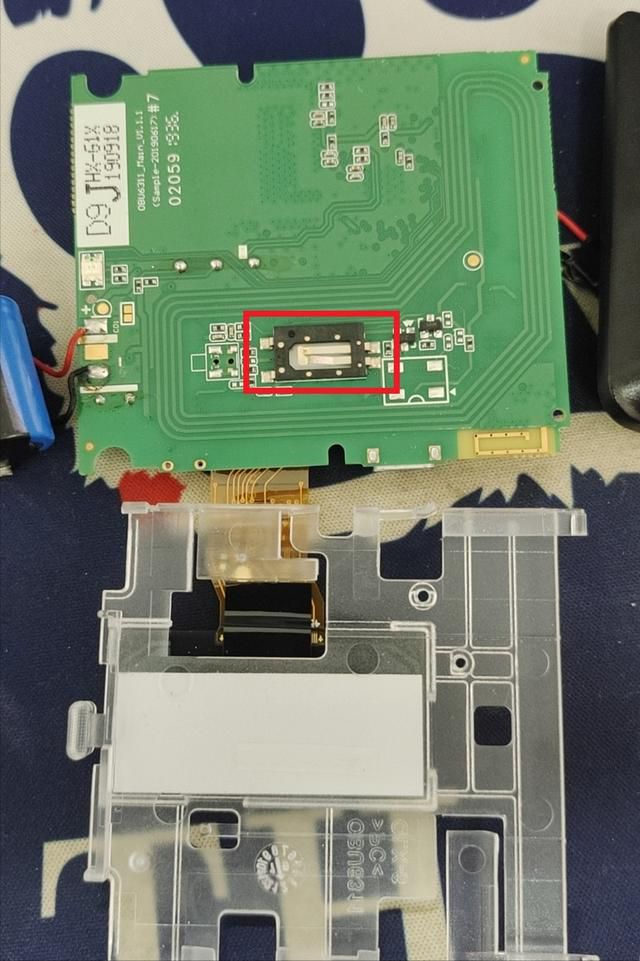

這裡還有一個關鍵的東西,就是我用線綁著的地方,這裡是一個微動開關,也就是滑鼠按鍵,之所以綁起來是因為如果有電了不至於設備失效。
藍色框標記的是藍牙感應用的,太陽能那一側還有一個小片片。下圖紅色區域
繼續拆……
圖中畫圈的地方是讀卡的觸點。

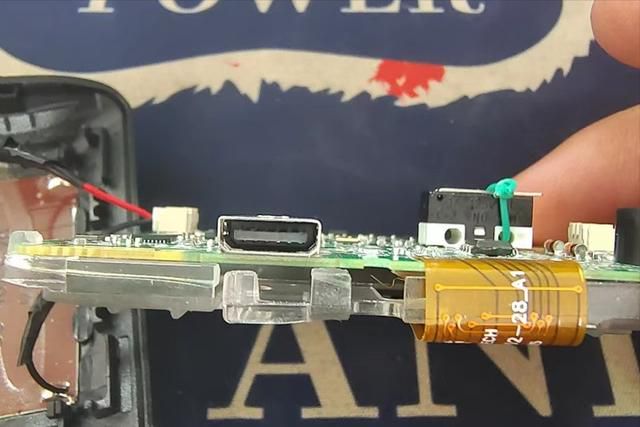

還有一個挺有意思的地方。就是下圖的這個藉口,不是micro藉口也不是tpye-c藉口,看來是一個專用接口啊,網上查了一下,價格還不便宜。
來個全家福,就拆的這吧。
大家有沒有遇到這種情況的,有沒有修復的,指點一下。
,
