思科精睿網絡產品校園網絡解決方案
2024-09-27 19:47:11
隨著我國教育信息化水平不斷提高，教學資源的整合利用水平日漸上升，今天的校園網已經成為學校發展的重要基礎設施，是提高學校教學和科研水平不可缺少的支撐環境，也是衡量學校學術水平和管理水平的重要標誌。智能網絡正在消除教室所造成的物理障礙，學習可以在任何有線和無線連接存在的地方得以繼續。它們前所未有地將人群、建築群、校園和機構連接了起來，在任何距離，人們都可以共享資源，交流意見。同時，它們為課堂注入了豐富的互動內容，讓人十分難忘。全世界的學院、大學和中小學都正在利用智能交換、千兆乙太網、無線連接等技術，以充實課程、改進通信、實現自動化管理、保護重要資源和提高學習過程。
Cisco將智能服務從網絡核心擴展到學生、教師和管理者所處的網絡邊緣。這提供了高級的服務質量(QoS)和高可用性，並增強了確保網絡在發展過程中高效、可靠、安全地運行所需的安全性。
用戶需求
本解決方案是針對網絡應用規模較小的中小學校，這類規模的校園網，其特點是業務相對簡單，計算機數量較少且計算機位置也相對比較集中。相對規模龐大的大學校園網而言，此類校園網的網絡應用比較簡單，主要以內部教學、辦公管理為主，要求所有整合的資源能夠得到全面的利用，保證投入運行的校園網與學校的日常教育和辦公融為一體。在實現教學資源網絡化的同時，中型校園網也需要具有良好的多媒體承載能力，校園網的穩定性能顯得十分重要。同時，由於此類學校網絡技術能力比較薄弱，因此校園網的管理也應簡潔靈活。
方案實施
針對中小型學校的網絡規模和應用層次，選用Cisco千兆主幹百兆交換到桌面的方案，建成後的網絡可以很好的滿足多媒體教學的需要，而且可以通過交換機內置的網管軟體對整個網絡的交換機進行統一管理，保證學校對於校園網的輕鬆管理和資源的充分利用。

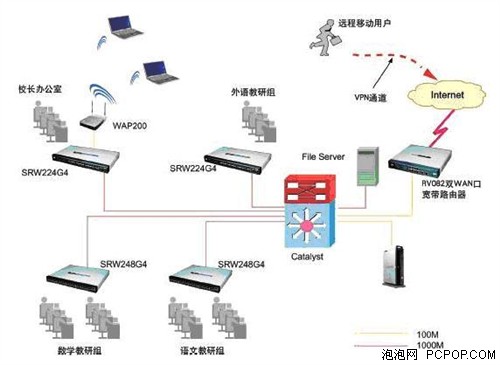

思科精睿校園教學辦公網絡解決方案拓撲圖
以一臺 Cisco Catalyst 3750G-12S 高性能的三層線速千兆交換機作為網絡中心交換機，用來聯接二級工作組交換機、伺服器。
該設備支持背板堆疊，最大交換帶寬高達30Gbps以上，支持RIP和靜態路由協議，最多支持12個千兆SFP接口提供下層交換機的級連，可根據不同業務需求最高支持9臺設備堆疊，為用戶提供高密度埠，最大限度地保護用戶的投資。設備均具備強大的QoS功能，支持流分類，根據流分類設置CoS（Class of Service），支持優先級隊列支持隊列調度算法。
Catalyst 3750G-12S 高性能多功能的千兆交換機是Cisco 公司針對用戶對三層至多層交換的需求而專門設計的一款高性能千兆智能中心交換機。產品具有靈活的埠配置、豐富的二層交換、三層路由、服務質量管理等功能、良好的高可用和高可靠性，為中小規模商業網絡用戶的中心交換機或大型企業的部門交換機，伺服器聚集交換機等需求提供了完整而全面的智能解決方案。
以 Cisco SRW224G4可網管交換機作為二級交換機，向下可提供線速的 10/100M 埠作為信息點的接入，向上可採用千兆埠與中心交換機Catalyst 3750G-12S進行連接。
如 SRW224G4 提供24 個 10/100M 埠， 4個千兆上聯接口，同時配有2個1000M SFP 埠；支持IGMP等組播協議，可以很好的支持視頻流；支持802.1x認證，與整個校園網的認證管理系統也能自然結合。
SRW248G4在1U的高度上提供了高密度埠，48個10/ 100M 埠， 4個千兆上聯接口，同時配有2個1000M SFP 埠，在高密度接入的場合使用此交換機可以有效降低每埠成本。
以 Cisco RV082 寬帶防火牆接入 Internet
RV082具狀態封包檢測防火牆 (SPI) 、網絡地址轉換 (NAT) 、路由器、交換機、VPN網關功能，提供 2 個 10/100M 廣域網口， 8 個 10/100M 區域網口，是中小型校園網寬帶連入 Internet 的非常好的選擇。
基於 IEEE 802.11g 標準的 54Mbps 無線區域網接入點 WAP200 ，用來提供如會議室等場所的無線網絡連接。
方案特點
本方案適合在數據接入點約500個規模的網絡中實施，Cisco 中小型校園網解決方案具有如下幾方面特點：
完整、全面的網絡方案
Cisco推薦的校園網絡系統解決方案，無論是從高性能的區域網建設，還是到基於寬帶接入及基於Internet 的增強性服務，從有線到無線連接，以及對遠程VPN接入和網絡存儲，都有一套完整的解決方案。
高性能和高可靠性
方案採用星型連接的好處之一就是，周邊設備的故障不會影響整個網絡，只要保證中心交換機的可靠性，就能提高整個網絡的可靠性。
較強的靈活性
SRW224G4交換機的採用，使用戶實現了根據校園網的發展來增加新模塊和交換機數量，從而實現網絡充分利用並節省了投資SRW224G4可支持多種速率和介質類型，可以在充分利用原有設備的同時對網絡主幹進行升級和擴展，靈活的埠配置，將網絡主幹提升到消除網絡瓶頸的千兆光纖網絡，極大地提高網絡的交換能力，高效智能引擎提供網絡安全並可靠運行。
高安全
交換機支持如埠與 MAC 捆綁， IEEE 802.1x 基於埠的安全訪問控制、交換機管理用戶的集中 Radius 認證等各種安全技術，滿足校園網的要求。
高可靠性
Cisco公司的產品具有很好的品質，擁有 99.999% 的可靠性，可確保網絡長時間最健康的運行。
可管理
用戶可以使用SRW224G4內置的網管功能直接進行網管，使網絡易於管理和維護，為學校掌控網絡的運行提供了直接有力的支持，易於管理和維護。
該方案使校園網的運行與學校的日常教學融合致用，力求實現現代素質教育與先進網絡技術的有效結合。校園網從穩定性、反映速度、擴展性和管理能力等眾多方面綜合考慮，切實把握中小型學校的應用需求和特點，實現了課件等多種資源的共享和學校內部即時的溝通，在提高學校資源的利用率推進素質教育的同時，也有利於提升員工的工作效率和學校的管理質量，從而成為學校教學過程中的重要平臺切實發揮出信息化的優勢。
方案使用產品
Catalyst 3750G-12S： 智能千兆可擴展三層交換機
SRW224G4：24個10/100M+4個1000Base-T+2個1000M SFP二層交換機
SRW248G4：48個10/100M+4個1000Base-T+ 2個1000M SFP二層交換機
RV082：雙WAN 口VPN 路由器
WAP200：帶RangeBooster的802.11g 無線接入點
