X79晶片組詳細規格曝光 預計年底面世
2023-10-24 16:57:49
泡泡網主板頻道5月3日 在Computes 2010上,Intel推出了支持LGA1156 Sandy Bridge處理器的P67、H67 晶片組,幾個月後我們便在市場上看到了新產品。而今年即將到來的Computex 2011上,支持LGA2011 Sandy Bridge-E處理器的Intel X79 「Patsburg」晶片組也將問世,依照Intel的產品推廣速度,我們很快就能在市場上看到採用這款晶片組的產品。

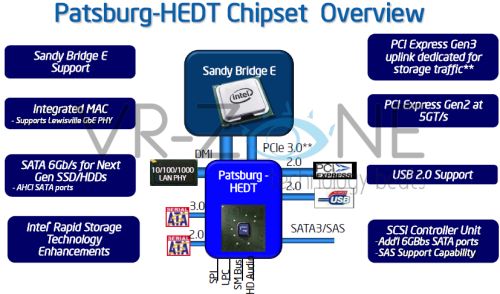

X79 Express晶片組開發代號Patsburg-HEDT,搭配處理器Sandy Bridge-E(簡稱SNB-E),二者組成的雙晶片平臺代號則是Waimea Bay。X79主板預計最早八月份準備就緒,Sandy Bridge-E處理器可能要再等大概一個月。
X79 Express晶片組規格一覽:
- 十個SATA 6Gbps接口,支持SAS
- 四個SATA 3Gbps接口
- PCI-E 3.0 x4上遊連接,專用於存儲帶寬
- 八條PCI-E 2.0通道
- 十四個USB 2.0接口(沒有USB 3.0)
- 集成千兆乙太網MAC (Lewisville PHY)
- Intel RST 3.0企業級存儲技術,支持SAS RAID 0/1/10、SATA RAID 0/1/5/10、SAS Expander、Write Journaling、Linux
- 100MHz BCLK基準時鐘頻率
- 支持處理器、內存、晶片組超頻
- 支持Intel Extreme Tuning Utility(XTU) 3.0實用工具
- 推薦主板使用八層PCB、2盎司銅層
Sandy Bridge-E處理器規格一覽:
- 最多六個核心、十二個線程
- 每個核心32KB指令和32KB數據一級緩存
- 每個核心256KB二級緩存
- 所有核心共享最多15MB三級緩存,每個核心最多2.5MB
- 最多40條PCI-E 3.0通道,可劃分為兩條PCI-E x16加一條PCI-E x8插槽
- 四條DMI2/PCI-E 2.0總線,用於連接X79晶片組
- 四通道DDR3內存,頻率最高1600MHz,每通道一條DIMM內存條
- Turbo Boost 2.0動態加速技術
- 最大熱設計功耗130W
- 封裝接口LGA2011
Sandy Bridge-E處理器型號劃分:
- Sandy Bridge Extreme Edition:六核心、十二線程、原始主頻3.3GHz、三級緩存15MB、無超頻限制。
- Sandy Bridge E:六核心、十二線程、原始主頻3.2GHz、三級緩存12MB、無超頻限制。
- Sandy Bridge E:四核心、八線程、原始主頻3.6GHz、三級緩存10MB、有超頻限制。■
