巨控grm500說明書（巨控GRMOPCH-Q實現RockwellAB-RSview32發簡訊的方法）

2023-11-10 03:41:33 1

本文介紹了GRMOPCH-Q實現Rockwell AB-RS view32發簡訊的方法！

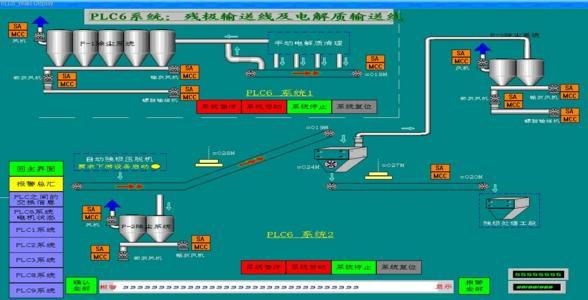

原有的Rockwell AB-RS view32廠務監控系統中，當有警報出現時由值班人員查看並通知相關人員處理。有時當有重要警報出現時，可能由於值班人員疏忽而延遲了處理時間從而對生產或安全造成影響。

GRMOPCH-Q是一個簡訊發送與管理軟體，可以從OPCServer 讀取數據，比如從Intouch，WINCC，Ifix，組態王，力控等， 讀取數據並按照客戶的要求處理，再發送到報警簡訊指定手機上。

基本原理：

. 巨控 GRMOPCH-Q 報警器通過乙太網和電腦連接，在運行系統的系統配置中要設置和電腦連接的串口號。

電腦上的組態軟體作為OPC Server（市面上主流組態軟體如組態王WINCC，INTOUCH，IFIX, RSview32均可做為OPC Server，且無需額外配置）

iFIX 運行起來

1：GRM 新建工程，如下圖（以 GRMOPCH-Q 為例）

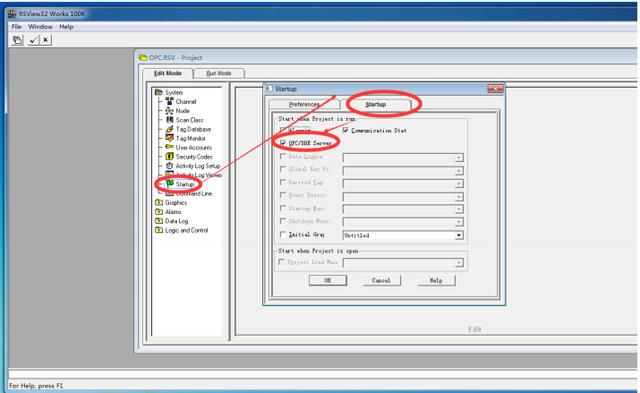

1：RS view32 配置如下（配置完成後運行工程）進入 Startup-Startup 選擇 OPC/DEE Server

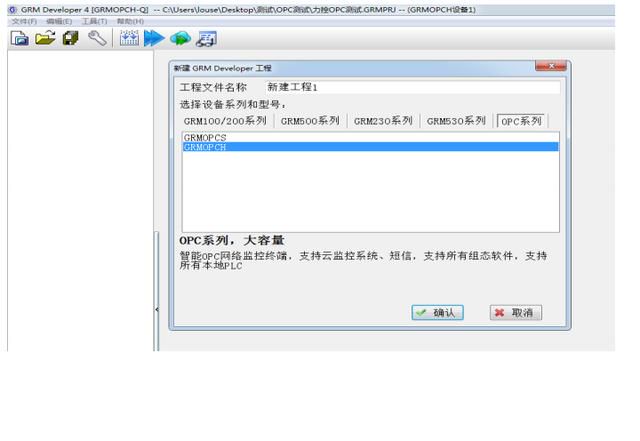

2：GRM 新建工程，如下圖（以 GRMOPCH-Q 為例）

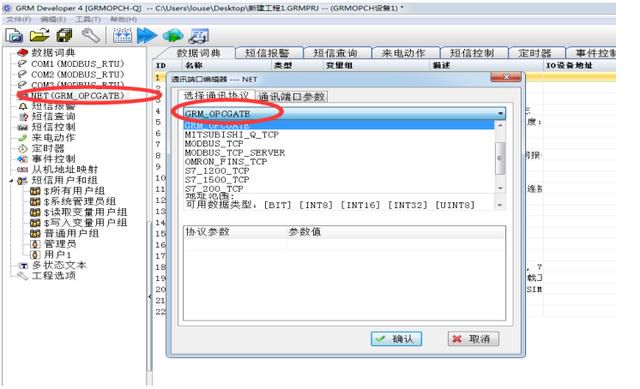

3：選擇協議 GRMOPCGATE 協議

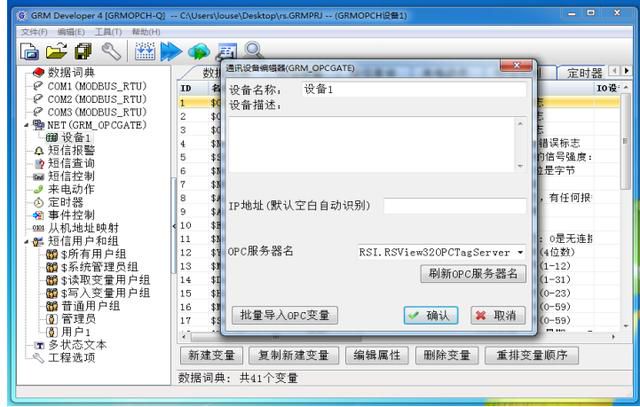

4：新建設備，IP 默認空白自動查找（模塊 LAN 口的 IP 必須跟電腦 IP 在同一網段），，選擇 OPC 伺服器

RSI.RSView32OPCTAagServer（RSView SERVER）

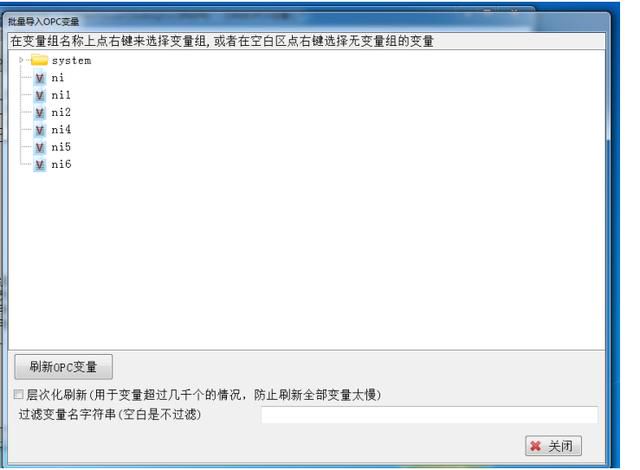

5:批量導入 OPC 變量，把層次化刷新鉤去掉，刷新所有變量如下圖-----刷新完成後----右鍵選擇所有獲取變量變量

6:刷新完成後----右鍵選擇所有獲取變量變量（如下圖）

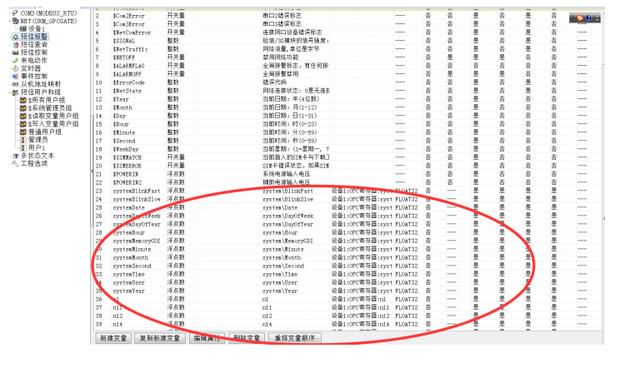

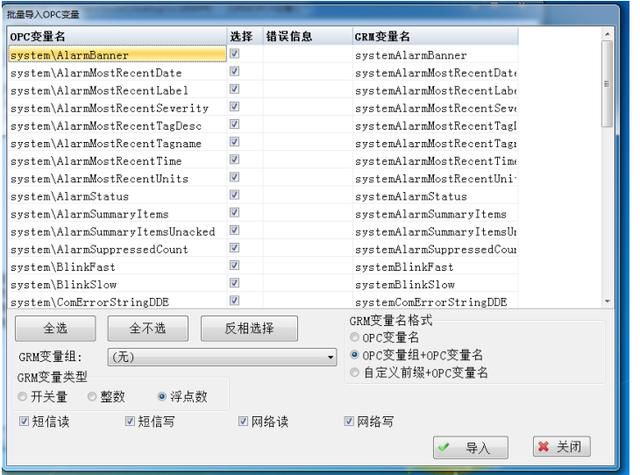

7:選擇需要導入的變量和變量類型（如下圖）

8：把工程編譯後下載到模塊即可，OPCGATE 會自動運行。（不能關閉該軟體）

區別於巨控傳統的GRM500直接從設備或者PLC獲取數據，GRM-OPC遠程系統應用場景如下：

客戶上位機系統（如組態軟體,DCS）已經搭建完成。

上位機系統連接的設備眾多，驅動不一。

PLC和儀表過於分散，數據已經集中到上位機，不方便再次布線。

PLC不具備多餘接口，無法直接從PLC或設備讀取。

沒有PLC程序，無法硬體組態添加通訊模塊。

沒有PLC的數據地址表，無法從PLC直接讀取數據。

客戶唯一需要具備的條件是組態軟體能支持作為OPCSERVER，市面上常用的組態軟體，DCS都具備此項功能，可以聯繫巨控，用OPCTOOLS測試確定。

如果現場具備直接從PLC直接讀取數據的條件，建議使用GRM500系列
