充電式毛球修剪器（充電款電動毛球修剪器怎麼接線）

2023-11-12 03:59:16

充電款電動毛球修剪器（直接帶可伸縮插

頭，充電時不需要再接電源線，可以直接

用帶的插頭充電），內部共有五根線，

分別有三根黃色的線和兩根紅色的線。

推動開關上共有三個接線柱，

其中推動開關的第三個接線柱空著不用接

線。

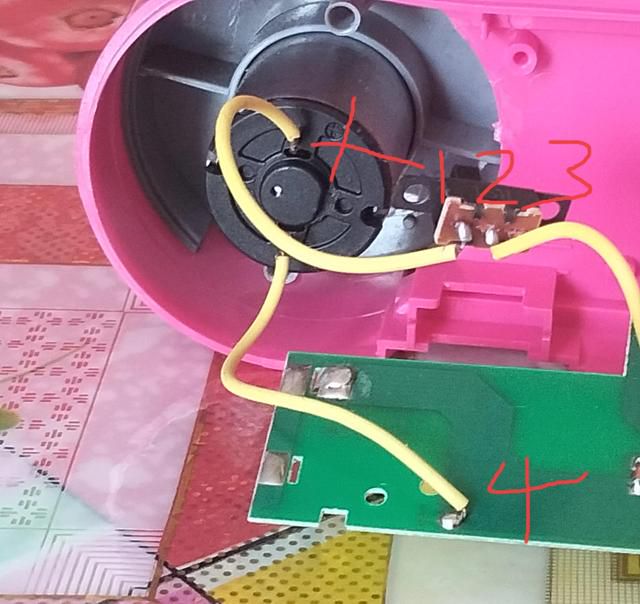

直流電機的正極上（如圖一所示標註

），引出來的一根黃色的線接在開關如

圖一所示標註數字1的接線柱上，

直流電機的負極上引出來的一根黃色的線

接在電源板如圖一所示標註數字4上（電

源板上標註有-）。

開關的第二接線柱（如圖一所示標註數字

2）引出來的一根黃色的線，另一端再接

電源板上如圖二所示標註數字5上

（電源板上標註有 ）。

充電插頭的引出來的兩根紅色的線（如圖

二所示分別標註數字8和9），標註數字8

的接在電源板上標註數字6上（如圖二所

示標註數字6）（從左往右數，電源板上

標註有AC1上），標註數字9的接在電源

板上標註數字7上（如圖二所示標註數字

7，從左往右數，電源板上標註有AC2

上）。

圖一

圖二
