電容上的字母代表什麼（電容標識上的字母是什麼意思）

2023-09-23 12:32:30 1

大家好，我是李工，今天講一下電容絲印上的字母代表什麼含義？怎麼識別電容上的字母或數字標識？

電容在電路中用字母「C」表示。電容量的單位是「法拉」，簡稱「法」，用字母「F」表示。實際中使用更多的是「微法」（用「μF」表示）、「納法」（用「nF」表示）或皮法（用「pF」表示）。它們之間的換算關係是：

1F=106μF=109nF =1012pF 。

識別電容是檢測電容之前的重要環節，主要包括電容電路標識的識別，電容直標標識、數字標識、色環標識的識別和電解電容引腳極性的區分。

電容在電路中的標識

電容器在電路中的標識通常分為兩部分：一部分是電路圖形符號，表示電容器的類型；一部分是字母＋數字，表示該電容器在電路中的序號及主要參數。如下圖所示，電容在電路圖中的標識：

C1是電容在電路中的序號，為普通電阻，，沒有極性，0.1μF是電容值；

C3也是電容在電路中的序號，電解電容，有極性；

TC1為可變電容。

電容在電路中的標識

如下圖：VC2表示：可調電容在電路中的序號，」200p「表示最大電容量為200pF

C1表示電解電容在電路中的序號，0.1μF是電容值。

C11表示無極性電容在電路中的序號，0.1μF是電容值。

電容在電路中的標識

電容指標標識的識別

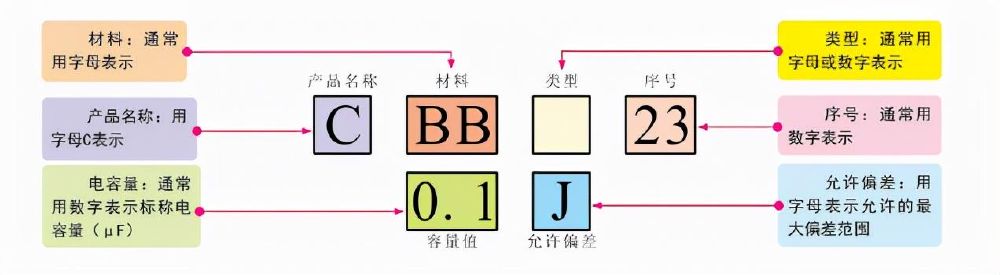

電容通常使用指標法將一些代碼符號標註在電容的外殼上，通過不同的數字和字母表示容量值及主要參數。根據我國國家標準規定，電容型號標識由6部分構成。

C：是電容的符號

BB：材料

23：為序號

0.1：電容量，一般是用數字表示

J：為允許偏差

類型：通常用字母或數字表示

電容直標標識信息的識別方法

電容直標標識信息的識別案例

具體字母代表的含義如下圖所示：

電容直標法中代表材料的相關字母的含義

電容直標法中允許偏差字母的含義

電容數字標識的識別

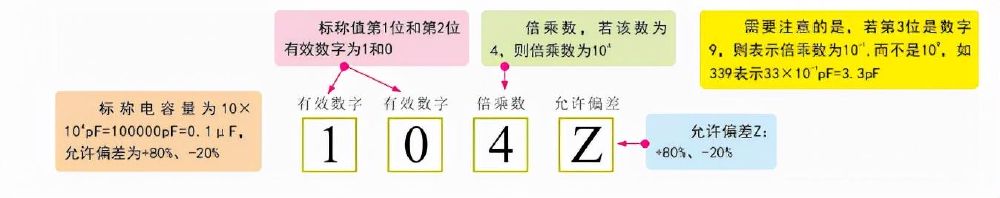

數字標識是指使用數字或數字與字母相結合的方式標註電容的主要參數值。下圖為電容參數數字標註法的識讀方法。

例如：104Z就是10x10000pF=0.1μF，允許誤差為： 80%，-20%

第1位和第2位為有效值，所以10就是10。

第3位為被乘數，若被乘數為4，則是10的4次方，其他的類似。特例：9是10的負一次方，也就是0.1。

第4位為允許偏差，Z： 80%，-20%，允許偏差的可以參考上圖。

電容數字標識識別

電容數字標識識別案例

電容色環標識的識別

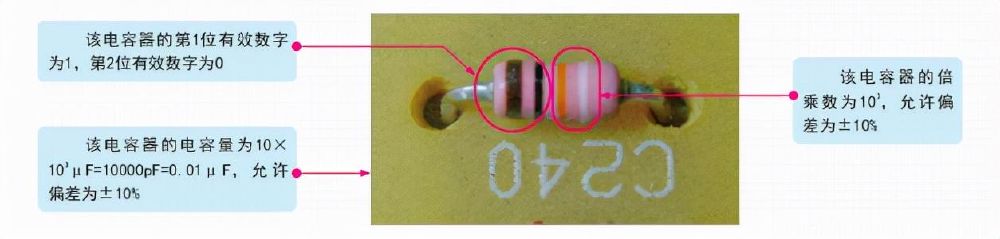

有些電容外觀和色環電阻相同，這類電容器稱為色環電容。這些色環通過不同顏色標註電容的參數信息。在一般情況下，不同顏色的色環代表的含義不同，相同顏色的色環標註在不同位置上的含義也不同。

第1環和第2環為有效數字，第3環為被乘數，第四環為允許偏差

棕黑橙銀：10X100000pF=0.01μF，允許誤差為±10%

每個顏色所代表的具體的含義，大家可以去看我的文章《色環電阻怎麼測好壞》，這裡詳細講解了。

色環電容參數識別

色環電容參數識別

直接標註法

即直接在電容的外殼上標註出電容量、額定工作電壓、允許偏差值等參數，直接根據標註識讀即可，如下圖所示：

直標法電容的參數識讀

提示：電容的主要參數有標稱容量（電容量）、允許偏差、額定工作電壓、絕緣電阻、溫度係數及頻率特性。

1、標稱容量（電容量）

電容的標稱容量是指加上電壓後儲存電荷能力的大小，在相同電壓下，儲存電荷越多，則電容器的容量越大。

2、允許偏差

電容的實際容量與標稱容量存在一定偏差。電容的標稱容量與實際容量的允許最大偏差範圍稱為電容量的允許偏差。電容的允許偏差可以分為3個等級：Ⅰ級±5%；Ⅱ級±10%；Ⅲ級±20%。

3、額定工作電壓

額定電壓指電容在規定的溫度範圍內，能夠連續可靠工作的最高電壓，有時又分為額定直流工作電壓和額定交流工作電壓（有效值）。額定電壓是一個參考數值，在實際使用中，如果工作電壓大於電容的額定電壓，電容就易損壞，呈被擊穿狀態。

4、絕緣電阻

電容的絕緣電阻等於加在電容兩端的電壓與通過電容漏電流的比值。電容的絕緣電阻與電容的介質材料和面積、引線的材料和長短、製造工藝、溫度和溼度等因素有關。對於同一種介質的電容，電容量越大，絕緣電阻就越小。如果是電解電容，則常通過介電係數來表示電容的絕緣能力特性。

5、溫度係數

溫度係數是指在一定溫度範圍內，溫度每變化1℃電容量的相對變化值。電容的溫度係數用字母αC表示，主要與電容的結構和介質材料的溫度特性等因素有關。

溫度係數有正、負之分，正溫度係數表明電容量隨溫度升高而增大；負溫度係數則是電容量隨溫度升高而下降。在使用中，無論是正溫度係數還是負溫度係數，都是越小越好。

6、頻率特性

頻率特性是指電容器在交流電路或高頻電路的工作狀態下，其電容量等參數隨電場頻率的變化而變化的性質。
