四核出擊！惠威D1080-IV電路細節曝光

2023-10-09 14:58:04 1

    泡泡網音箱頻道10月11日 10.1長假過後，惠威放出了新款桌面音箱D1080-IV的更多細節，其中就包括了電路介紹的曝光。D1080-IV作為經典系列的強力重鑄，在電路方面的提升極為巨大，後級功放驅動電路從兩片TDA8947升級為4片TDA7296，後級功放的輸出功率大幅和分離度大幅度提升，失真則更低。

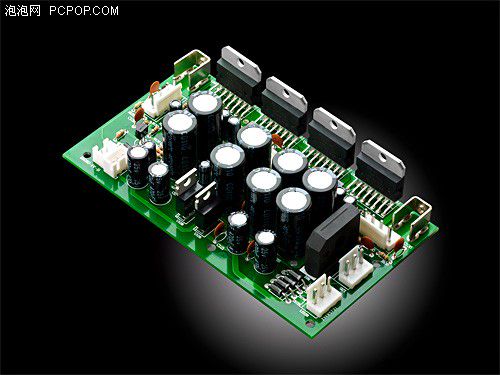

    從D1080-IV後級電路特寫照片我們可以看到，這塊電路應用了更為精湛的工藝並採用了高檔玻璃纖維PCB。D1080-IV的供電濾波電路部分亦是全面革新，改變了以往單顆大容量濾波電容的設計，採用8顆高速濾波電容並聯成陣的方式進行工作，加強了濾波特性。此外，並聯濾波電容陣的設計還有助於加快供電部分的衝放電速度，提升系統低頻的控制力和層次。

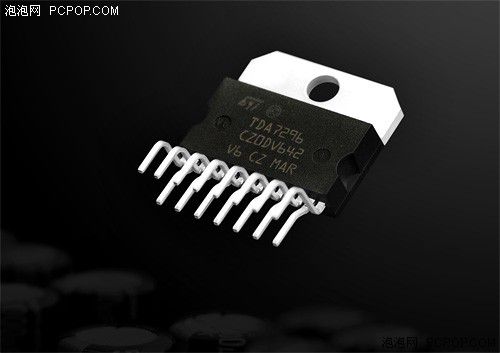

    為提升音色的一致性，功放晶片的選擇就極為重要。D1080-IV的後級晶片從「雙核四線程」的兩片TDA8947提升為「四核心四線程」的四片TDA7296。TDA7296是意法半導體公司推出的大功率DMOS功放晶片，它比以往普通的功放晶片具有更大的動態範圍和更強悍的輸出功率。這塊功放晶片擁有單聲道60W的額定功率，具備極高的轉換速率以及線性的直流傳輸特性，在負載大電流和高電壓的情況下依舊保持極低的諧波失真。此外，TDA7296還集成了延時啟動電路可以有效地減輕開機時大電流對揚聲器的衝擊；內部的短路保護和溫度保護電路能夠及時監控晶片的負載情況。

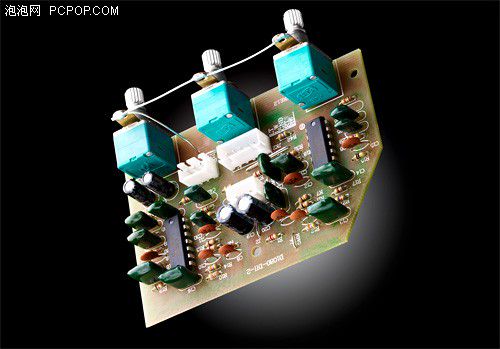

    D1080-IV的前級分頻部分依舊採用惠威獨特的專業有源電子分頻設計，經由威工程師的多次優化重鑄而成，優化的前級電路帶來更深沉的低頻下淺及澎湃低頻能量。D1080-IV內的2塊TL084C晶片構成有源電子分頻電路的核心組件，TL084C是一塊高速四通道運算放大器，轉換速率為13v/us。一枚TL084C就可以完成4個聲道的訊號運算放大，在D1080-IV的有源電子分頻電路中使用了兩塊TL084C運放晶片，每塊晶片分別負責一個聲道的電子分頻有源濾波及放大工作。

    全新的功放電路配合新一代揚聲器，惠威D1080-IV帶來的不僅是一次升級！
