帶放電按鈕的是鎳氫電池充電器（鎳鎘電池快速充電器的內部構造）

2023-10-27 06:30:18 4

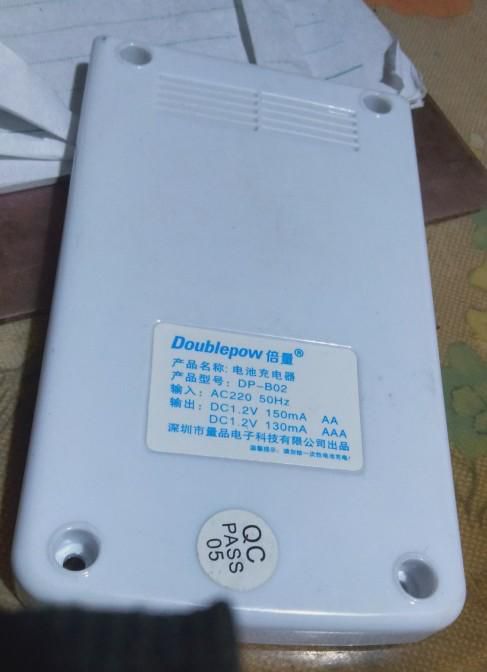

型號：Dp-B02，可單槽獨立快速充電器，

適用：AA/AAA鎳氫、鎳鎘電池（4槽，5

號、7號電池通用）。

溫馨提示：請勿給一次性電池充電！

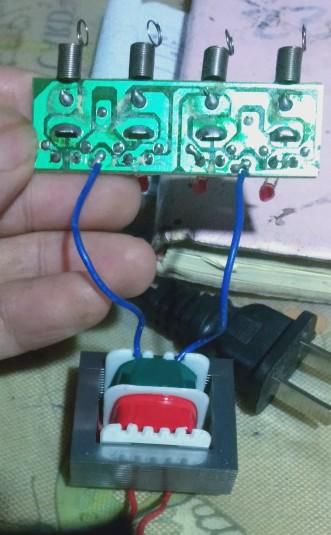

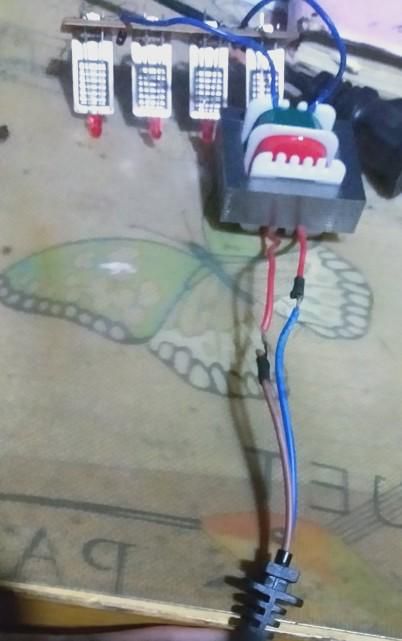

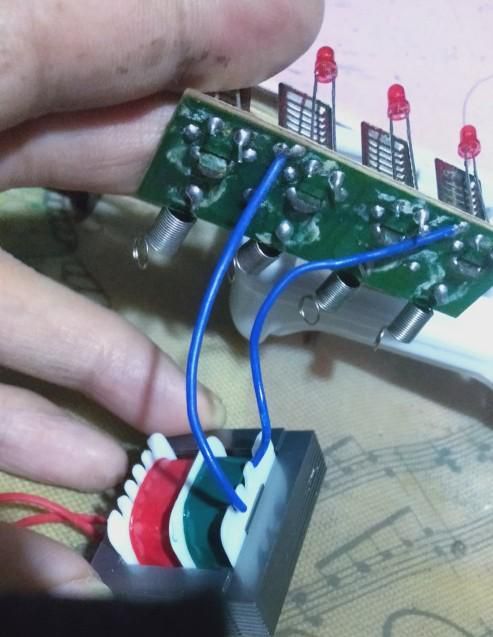

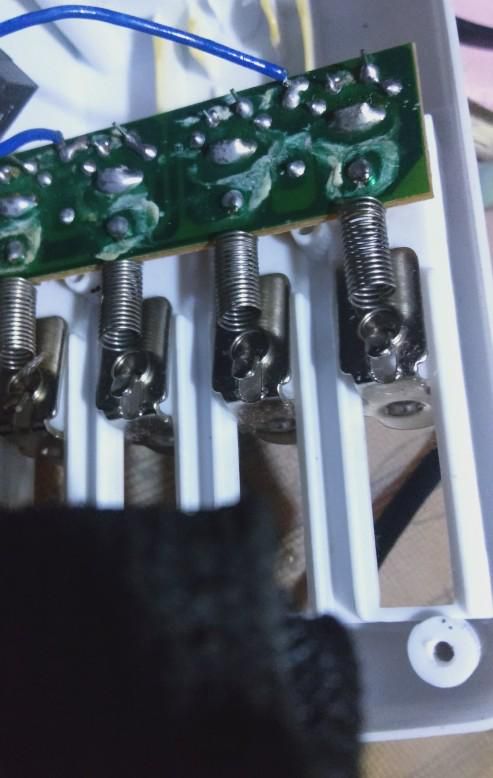

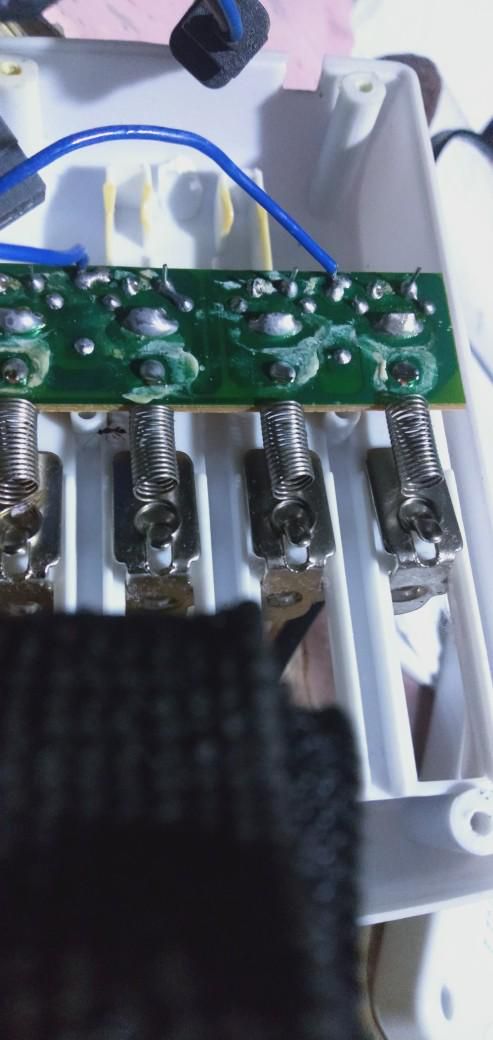

內部一共是15個電子元器件組成，一個變

壓器，4個LED紅色指示燈（用字母：LED

表示）（右側的腳是 ，正極），4個色環

電阻（用字母：R表示），4個小鐵片，兩

個二極體（用字母：D表示）。

電源線長0.73米。

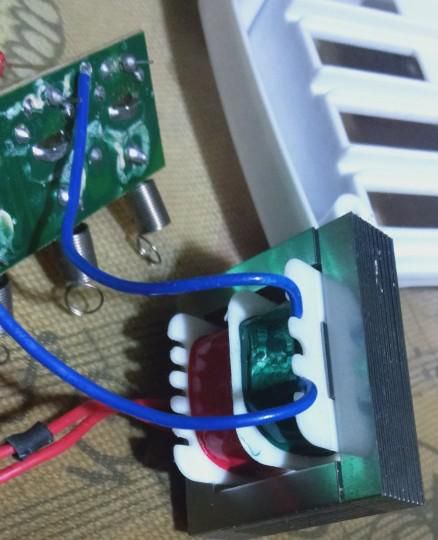

變壓器的尺寸：寬是30毫米，長是35毫

米，高是11毫米。

變壓器不帶腳，不帶孔，只從內部引出來

四根線，一共是兩個線圈，一側的一面引

出來兩根藍色的線（共有八個齒，三個齒

為一組，五個齒為另一組，空著），另一

側的另一面引出來兩根紅色的線（共有六

個齒，三個齒為一組，又三個齒又為另一

組）
