最新的光模塊都是哪種（光模塊是如何分類的）

2023-10-12 02:16:40

模塊作為完成光電轉換的光器件，在光通信網絡中必不可少，常見的有千兆/萬兆光模塊、SFP/SFP /QSFP28光模塊等，那你知道這些光模塊都是如何分類的嗎？另外還有哪些類型？接下來我會在本文詳細介紹光模塊是如何進行分類的以及它又被分為哪些類型。

為了適應不同的應用需求，不同參數和功能的光模塊應運而生。光模塊的分類方式及類型詳見如下：

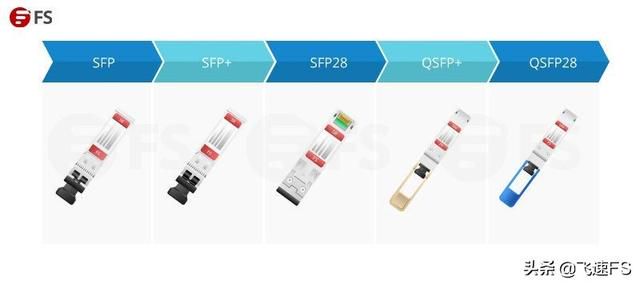

光模塊按照封裝形式來分有以下幾種常見類型：SFP、SFP 、SFP28、QSFP 、QSFP28以及QSFP-DD。

SFP光模塊是GBIC的升級版，最高速率可達4.25G，主要由雷射器構成，特點是小型、可熱插拔。

SFP 光模塊是SFP的加強版，傳輸速率為10Gbps，可以滿足8.5G光纖通道和10G乙太網的應用。

SFP28光模塊的傳輸速率為25Gbps，它的優點是功耗較低、埠密度較高，且支持熱插拔。

QSFP 光模塊的傳輸速率為40Gbps，支持MPO光纖連接器和LC光纖連接器，特點是小型、可熱插拔。

QSFP28光模塊採用4個25Gbit/s通道並行傳輸，傳輸速率為100Gbps，滿足100G乙太網的應用。

QSFP-DD光模塊的速率有200Gbps和400Gbps，分別採用8個25Gbit/s通道和8個50Gbit/s通道。

光模塊的傳輸速率指的是每秒鐘傳輸數據的比特數（bit），單位為Mb/s和Gb/s，傳輸速率通常從100Mb/s至400Gb/s不等，常見的傳輸速率為1Gb/s、10Gb/s、25Gb/s、40Gb/s、100Gb/s和400Gb/s。根據傳輸速率的不同，光模塊可分為1G光模塊（即千兆光模塊）、10G光模塊（即萬兆光模塊）、25光模塊、40G光模塊、100G光模塊和400G光模塊等。

按照傳輸距離可將光模塊分為短距、中距和長距三種，短距離光模塊的傳輸距離在2km及以下，中距離光模塊的傳輸距離在10~20km之間，長距離光模塊的傳輸距離在30km以上。

光模塊根據支持的數據傳輸方式可分為單工光模塊、半雙工光模塊和全雙工光模塊三種類型。單工光模塊只支持數據在同一個方向上傳輸，如電視臺可以向觀眾發送信號，而觀眾卻不能向電視臺發送信號；半雙工光模塊支持數據在兩個方向上傳輸，但不支持數據同時進行兩個方向的傳輸，如對講機可以支持互相通話，但是不支持同時說話；全雙工光模塊支持數據同時在兩個方向進行傳輸，如手機可以支持雙方同時通話。

光模塊的工作波長是一個範圍，但我們一般習慣使用中心波長來代替工作波長進行描述。根據中心波長的不同可將光模塊分為普通光模塊和彩色光模塊。普通光模塊的中心波長有850nm、1310nm和1550nm，而彩色光模塊的中心波長有CWDM波長和DWDM波長，其中CWDM波長範圍為1270~1610nm，DWDM波長範圍為1525~1565nm或1570~1610nm，波長為CWDM波長的彩色光模塊被稱作粗集波光模塊，波長為DWDM波長的彩色光模塊被稱作密集波光模塊。

光模塊根據適用的光纖類型的不同可被分為單模光模塊和多模光模塊，其中單模和多模指的是光纖在光模塊中的傳輸方式。單模光模塊多用在遠距離傳輸中，而多模光模塊多用在短距離傳輸中。

光模塊接口有光纖接口和RJ45接口兩種類型。光纖接口一般用來連接帶有LC、MTP/MPO等接頭的光纖跳線，帶有該種接口的光模塊通常被稱為光口模塊；而RJ45接口顧名思義是用來連接網線的接口，我們一般將帶有該種接口的光模塊稱為電口模塊。 簡而言之，電口模塊和光口模塊之間的主要區別就是傳輸介質的不同，電口模塊傳輸的是電信號，光口模塊傳輸的是光信號。

光模塊根據不同的工作溫度主要被劃分為商業級光模塊和工業級光模塊，其中商業級光模塊的工作溫度在0℃~70℃之間，工業光模塊的工作溫度在-40℃~85℃之間。

根據光模塊製造商的不同可將光模塊分為原裝光模塊或兼容光模塊。原裝光模塊指的是原始設備廠商製造的光模塊，如思科、華為和華三等品牌光模塊，相比較兼容光模塊而言，其價格較貴。兼容光模塊指的是第三方廠商製造的光模塊，可以適配到原始設備上，如思科、華為、華三等品牌交換機上，並且比原裝光模塊成本更低，還提供終身保修服務，但缺點是其品質良莠不齊。

根據應用領域的不同可將光模塊分為SDH光模塊、光纖通道光模塊、乙太網光模塊以及數字視頻光模塊。

SDH光模塊主要應用於SDH/SONET網絡中，如常見千兆SFP光模塊、萬兆SFP 光模塊等。

光纖通道光模塊主要應用於數據中心的光纖通道存儲網絡鏈路中，特點是小型化、功耗低和熱插拔，可以滿足快速傳輸大量信息的需求。

乙太網光模塊主要應用於區域網中，如常見普通光模塊、WDM光模塊和BiDi光模塊等。

數字視頻光模塊主要應用於PDH光端機和高清視頻的傳輸，特點是小型、可熱插拔。

根據上文可知不同的應用環境下需要選擇的光模塊類型也不同，在購買光模塊時需要充分了解應用環境及不同光模塊的用途，然後結合實際布線需求選擇最合適的光模塊。
