追求非常好的品質 骨伽電源製造工藝解析
2024-02-29 07:27:19 1
泡泡網電源頻道5月31日 電源算是 PC 中最重要的組件之一，CPU如同大腦、電源如同心臟，如果電源質量不好，將造成其他PC組件的損壞與造成整體PC無法正常運作。質量低劣的電源效能無法符合 Intel 制定的ATX規格需求，造成整體系統運作不穩定。因此，如何生產出高質量的電源，在生產過程中如何進行嚴格的質量檢測與把關、確保電源性能可達到COUGAR骨伽工程師設定的高標準，對於 COUGAR 骨伽電源工廠來說是非常重要的課題，接下來將介紹COUGAR骨伽電源的生產與嚴格的質量檢測過程，讓大家了解 COUGAR 骨伽如何提供各玩家非常好的質量的產品。
電源上的眾多組件主要是由SMD機器與DIP插件兩種方式布到電源板上，一般來說，SMD製程具有高度經濟規模與時效性，唯部分較大體積的零件，受限於機臺設備與上件可靠度等限制，仍須以DIP製程完成組立，以下就電源供應器重要製程分敘如下:
COUGAR 骨伽在這一連串的生產過程中，為了提供最好的質量，導入嚴謹的生產管控系統：

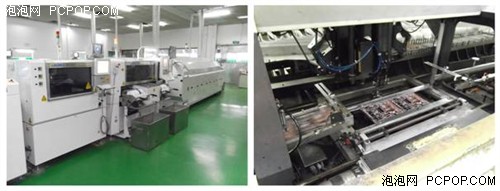

SMD雷射定位
AI (Auto-Insertion自動插件) 為電源製造的第一個工作站，透過高速自動打件機將組件穿透空的印刷電路板(PCB)，目前電源供應器組件中，約略達60%比例採用全自動AI & SMD技術，雷射系統的應用主要是將電子光束穿透組件，完整呈現打件的狀況，更能防止虛點、斷路問題，可確保電源內精細小組件插件的生產質量。

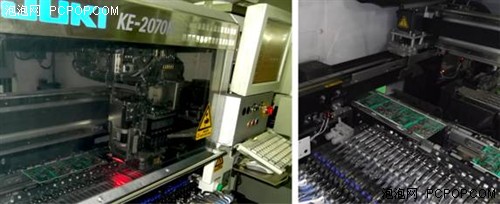

高速機應用
針對一些尺寸較小組件的貼片動作導入高速機打件，以真空方式吸取零件，，除增加打件的精準度，更能降低人工插件錯誤風險。
專業的回流焊（Reflow）傳導技術
計算機自動控制化回流焊技術，能主動將空氣加熱到足夠的溫度後吹向電源板，讓組件兩側的焊料融化後與電源板黏結，不僅能有效的控制溫度，焊接過程中還能避免氧化。

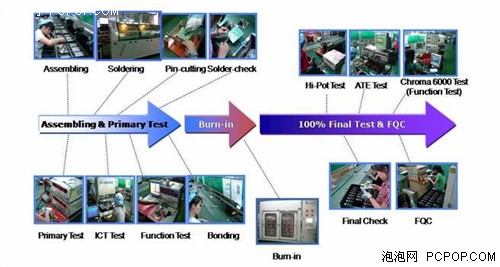

除了上述介紹領先的AI及SMD技術外，電源生產尚包含繁複的人工組裝、檢測及包裝等過程，由下圖示意可詳見，在人工組裝方面，除了標準化的生產線外，一流的波峰焊設備與智能監控老化更是我們的驕傲。

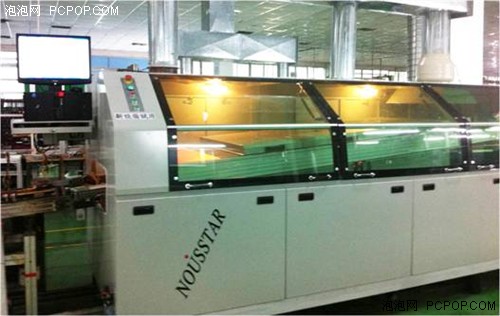

一流的波峰焊設備
COUGAR 骨伽使用一流的波峰焊設備，達到焊接不良率＜500PPM，可去除有害雜質，提高助焊劑的活性與焊料的溫度，增加焊盤的溼潤性能，且為避免組件損壞或造成移位，使用波焊治具進行作業，更可同步可阻隔波焊的錫波，有效確保焊接質量。
無鉛製程，生產綠色產品

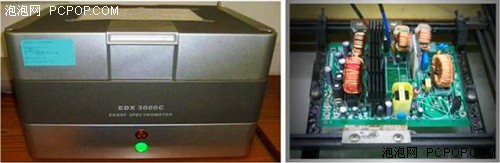

使用無鉛材料檢測儀加嚴把關，定期採取樣本進行外部化學測試，絕不使用對人體健康有害的物質。
電源的質量好壞，關係著電力輸出及機器操作的穩定度及可靠度，質量差的電源供應器在使用上通常會發生過熱或有噪聲的產生，久而久之電源供應器就故障，甚至燒毀。為了確保電源供應器100%質量無虞送至消費者手中，COUGAR骨伽產品在出貨前皆會進行下列重點檢驗。

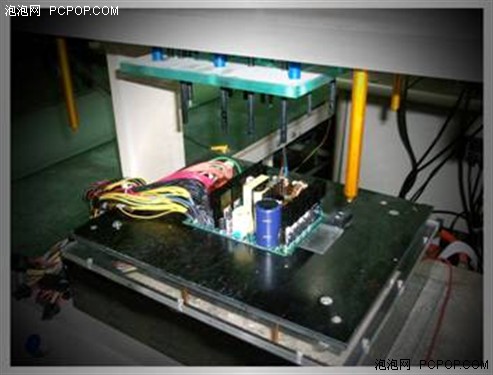

第一關:半成品 ICT (In Circuit Test)測試
透過電子機板測試儀器，在短短的數秒鐘內，迅速100%檢驗出組裝電路板上零件，是否在設計的規格內運作。此為QC測試第一工作站，可優先找出製程不良所在，如漏件(missing part)、折腳(bending)、短路(short)、錫橋(bridge)、反向(miss-oriented)、錯件(wrong part)、開路(open)、焊接不良等問題，包括故障位置、零件標準值、測試值，回饋到製程的改善。

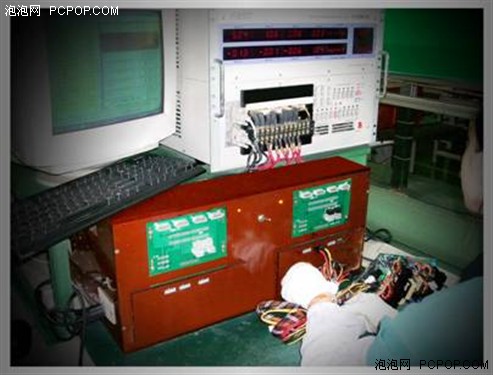

第二關: 開機功能測試（Pre-function Test）
主要針對電源開機功能與相關保護機制電氣檢驗。其項目眾多，主要是加嚴檢驗電源出現異常狀況時，能否正確地反應。尤其對於一些對電壓敏感的負載特別重要，如 CPU、memory等，若因工作電壓太高，超過其額定值時，會導致永久性的損壞，因而損失慘重。

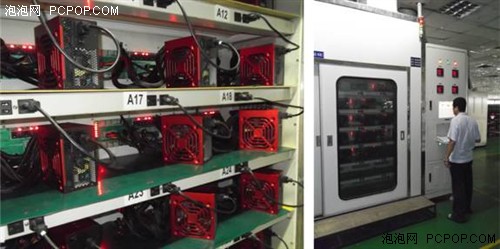

第三關: 計算機智能監控老化房
可仿真提供高溫、惡劣環境的測試，把產品放在俗稱「烤箱」的加溫壽命試驗室，自動控制電源的老化功率，嚴格篩選生產中空、假焊的焊錫問題，並檢驗零件搭配性風險，確保產品在出現負載問題、漏測、無輸出等問題時，可以立即在監控顯示器準確顯示，提高產品穩定性、可靠性。
ZDC零缺陷重流測試
生產完成的電源，一定要經過最後的再次檢查，才能出貨。為了提供消費者零缺陷的產品。COUGAR電源，我們更是滴水不漏的把關。透過多次的重流測試ZDC (Zero Defective Control)，再次嚴格的檢測所有電源生產質量，並杜絕所有不良品流出。

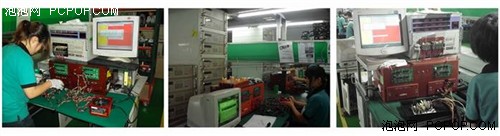

第四關: 專業的CHROMA測試設備
採用效率超高的CHROMA設備，不僅系統穩定度高，可依每個產品不同的應用條件設定，模擬消費者實際使用的電流負載真正狀態，確保測試結果的可信度。
第五關: 衝擊與震動測試
主要是為了模擬出貨運送過程當中，會經歷震動的過程，或是更為劇烈的落下衝擊，經過此模擬振動測試，將可能在運送過程中發生質量問題的電源在生產對檢驗出來，並確保電源的牢固性與可靠度是否有疏失。

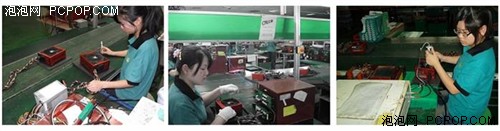

第六關: 包裝前100% 全面開機檢測
COUGAR骨伽電源在生產過程中經過各檢測站不斷嚴格的測試檢驗，最後在電源成品放入彩盒包裝前，工廠品保會再做一次最後的100% 全面開機檢測，做最後出貨的把關，確保COUGAR骨伽出品的每一個電源產品都是完美質量，要讓用戶買得放心、用的開心，是COUGAR骨伽的品質要求。
