一種是平板式的，一種是梁板式的。對於梁板式來說，根據我們梁和板的位置關係，又分為低板位、中板位和高板位。

那麼板位要如何區分呢？

梁底和板底平齊，稱作低板位；

板在梁的中間，稱作中板位；

梁頂和板頂平齊，稱作高板位。

對於平板式來講，無所謂誰高誰低，一個大的鋼筋混凝土平板就是平板式。

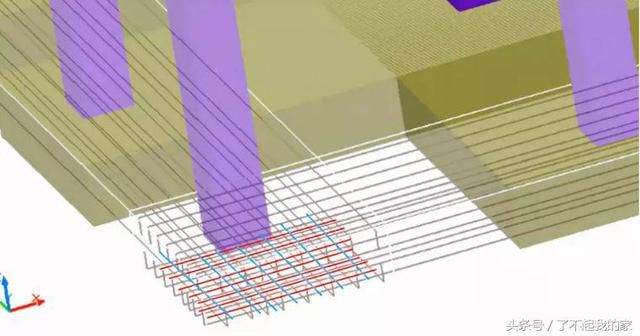

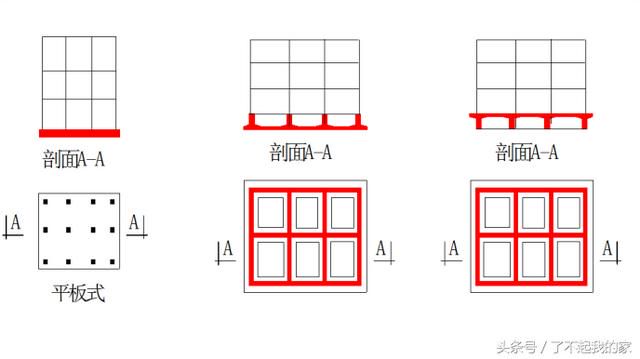

▍圖1 平板式、梁板式筏板基礎

接下來看一下梁板式和平板式的形狀。如圖2所示，是典型的現代結構住宅中常用的形式，筒中筒形式有可能是電梯間，其他的是住宅的房間。那麼整個下面的基礎是一塊沒有高低之分的平板，這屬於平板式筏板基礎中的一種。

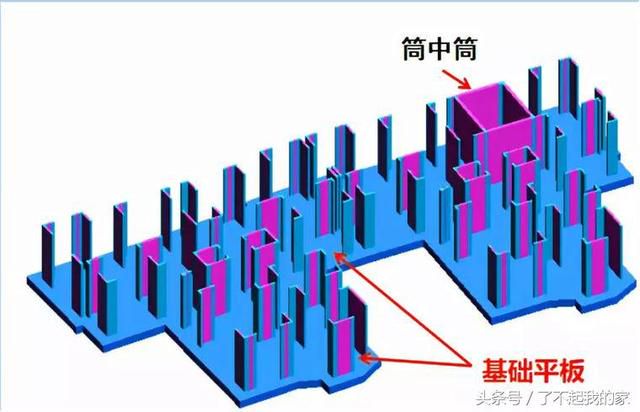

▍圖2 平板式筏板基礎

圖2中平板式筏板基礎的受力比較分散，並且對於圖2中每一個受力比較集中的部位，因為比較分散沒有系統性，需要分別進行鋼筋的加強設計。

梁板式筏板基礎如圖3所示，在板的上面有一根一根的柱子，柱下是框架梁柱的一種形式。但底下的板依舊是高低不分的一整塊平板，但是在這個平板裡，板的受力比較明確，柱下板的受力肯定要大些，柱子與柱子中間受力就會小一些。

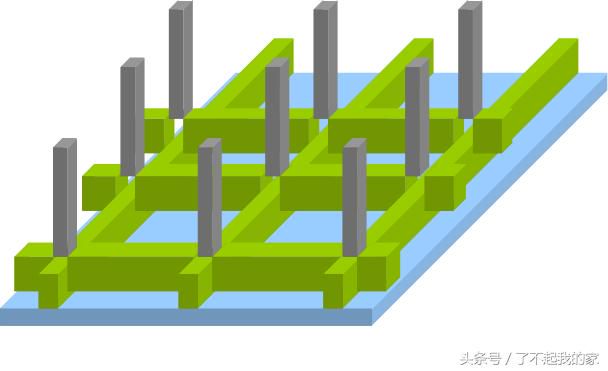

▍圖3 梁板式筏板基礎

如果想用如圖3所示梁板式筏板基礎的話，因為柱子下面集中力比較大，需要梁作為力的荷載的傳遞，將力從柱子傳到梁，再從梁傳到板，板再傳到下面的地基。但是這種方式會導致整個地坪下不規整，高度也比較高，使用的鋼筋也比較多，成本也就更高。

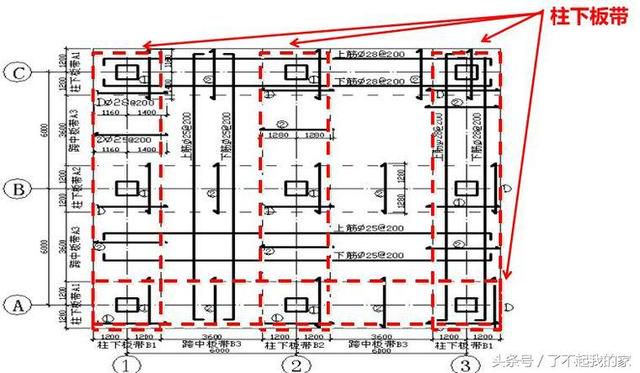

因此，如果不想用採用柱下梁的方式，就可以採用圖4所示的方式。這種方式從混凝土外截面上來看高度是一樣的，但是用鋼筋配筋呢，在受力比較大的部位，比如柱子下面的位置，是用板帶來表示的。柱下鋼筋在兩個方向(X或Y方向)配置的是柱下板帶，柱下板帶中間是跨中板帶，也是兩個方向。跨中板帶的受力相對小一些，所以配筋相比來說也會小一些。這兩種板帶交錯布置形成配筋，把整個受力進行區分。雖然只是用板帶的鋼筋進行區分，但是整個混凝土在外觀上看起來依舊是一整塊平板。所以使用了板帶的筏板基礎也是平板式筏板基礎。

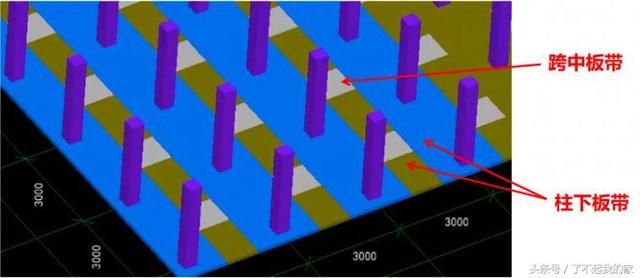

▍圖4 板帶式平板筏基

接下來我們看梁板式筏板基礎。柱子下面有基礎梁、連接柱子的主梁、主梁之間就是次梁。由梁和板一起構成的就是梁板式筏板基礎。

那麼梁板式筏板基礎有哪幾種構件組成呢？

基礎主梁（柱下）、基礎次梁和梁板筏基礎平板。圖3中沒有基礎次梁，主梁和次梁的識圖和梁的識圖是一樣的，我們會在梁的識圖及16G鋼筋圖集中詳細講解。我們重點看一下，平板是如何識圖的。

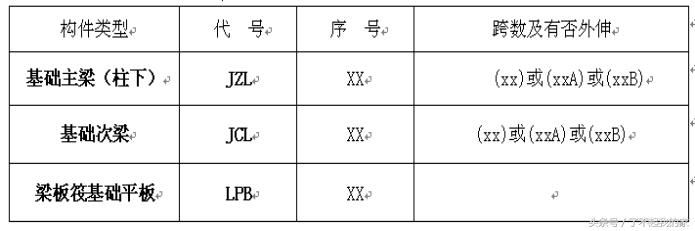

▍圖5 梁板式筏板基礎構件編號

如圖6所示平板式筏板基礎在平面圖的表示，一般來說筏板基礎有一個筏板厚度，既可以在圖上表達，也可以說明中進行說明，對於某些不同的交接部位厚度不一樣的時候，會有詳圖進行說明。

所以看圖的時候要看全，再根據之前講到的結構圖的識圖方法與步驟，看圖時要所有的把結構設計說明和平面圖，以及每張平面圖的圖紙說明以及平面圖詳圖要一起進行閱讀。

那麼用上述方法，先看懂筏板厚度，然後要看板的配筋。板的配筋有上部鋼筋和下部鋼筋，因此標註的時候要把上部鋼筋和下部鋼筋都標註出來。由X方向和Y方向上的上部鋼筋與下部鋼筋，共同組成大型的鋼筋網線，再經過混凝土澆築，就是整個的混凝土基礎了。

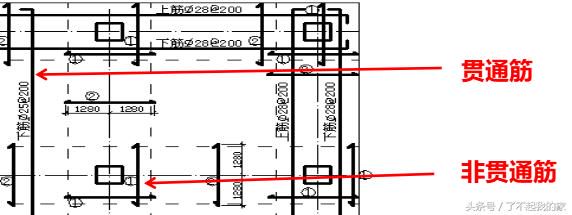

▍圖6 平板式筏板基礎平面圖

那麼我們接著以實際的工程圖紙（圖7）為例講解。首先在整個筏板基礎中有一個大的整體的配筋，然後當有上部結構的荷載的時候，意味著有集中力傳來。在這些地方對板有集中荷載的衝切力，也就意味著板在這些地方受到的力會加大。因此在這些地方會有一些附加的鋼筋（附加的上部和下部），在一些特殊的部位再附加一些鋼筋，再和原來整個板上的鋼筋共同作用。也就是說在整個板上都有配筋，在受力較大的薄弱環節進行局部加固，既能滿足筏板基礎上部結構靈活布置的需求，又能滿足高效節約成本的作用。這也是筏板基礎使用比較廣泛的一種方式。所以說看圖時，除了整體通常鋼筋的布置之外，還需要注意每一塊附加鋼筋的布置。

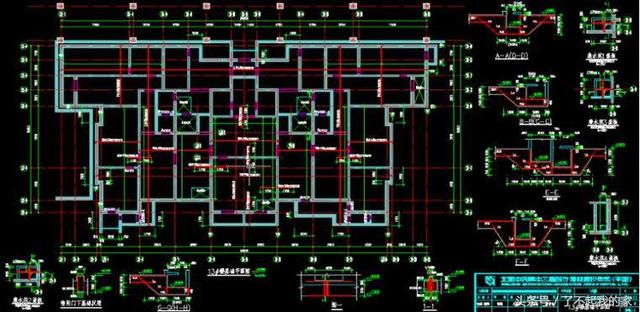

▍圖7 平板式筏板基礎識圖1

另一種平板式筏板基礎，除了上述的鋼筋配置，我們在上文提到過，筏板基礎外觀上看上去整體高度是一致的，但是實際上並非如此。

對於板，有時候會有一些獨立的柱子、或者有些基坑、或者是其他的設備基礎等等。這些都可能導致在筏板上某個地方的凹陷或局部加強。所以在我們的圖紙上都有一些對應的局部的詳圖。所以說，平板式筏板基礎整體上大範圍大面積的看上去是一塊平板，但是在局部的位置也可能會突出、凹陷、斷開等等，具體需要對應好詳圖的位置和圖紙上截面的位置，搞清楚每一部分都是什麼，才能夠把圖紙看明白。也就是說，只有在第一步看懂圖紙、看懂鋼筋；才能第二步計算圖紙、計算鋼筋。
