監控交換機網絡配置（不同規模網絡監控項目）

2023-05-07 20:46:57 1

很多朋友一直有問到關於監控組網連接，工程規模不一樣，所組網的方式也就不一樣，今天我們簡要分析一下拓撲圖，看看不同規模的設備需要怎麼互聯？

一、1-8點位小型監控工程

看圖就可以知道，這種小型監控網絡是最常見的，小型商店，超市，飯店等地都是最常用的用戶，基本幾個點位就能實現室內全覆蓋，選擇帶音頻的攝像頭還可以實現音頻的錄入，就可以把容易產生爭議的地方避免掉。現在的設計上可以將視頻和音頻結合，只需要連接音箱，再或者需要一個HDMI轉VGA 音頻，就可以實現（比較推薦音視頻結合監控）。

針對於1-8個點的小型工程，可以直接採用普通百兆交換機實現網絡環境搭建。假如採用200萬像素IPC，碼流以6Mbps計算，8臺攝像機佔用帶寬為8*6=48M，而百兆交換機實際使用率為50%-70%，即50-70M，完全可以滿足8臺IPC的傳輸要求。（百兆網絡）

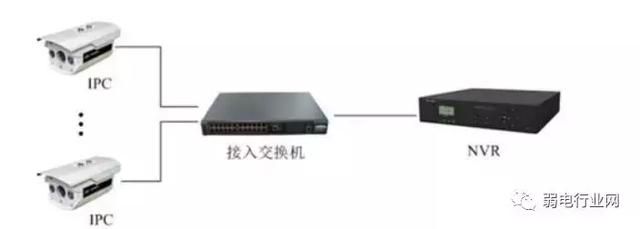

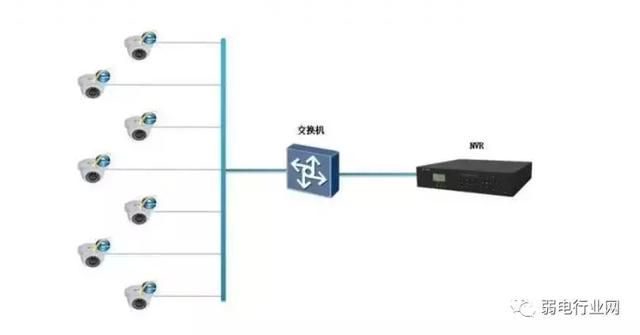

小型監控拓撲

小型監控拓撲

二、9-50點中小型監控工程

對於這種規模的監控網絡，僅僅採用百兆交換網絡是不夠用的，推薦採用二層全千兆網絡架構，有朋友說全千兆貴，特別是10個點位左右的，其實了解市場的朋友，小型交換機在價格上百兆與千兆其實沒差多少錢，一旦採用全千兆網絡對提高用戶滿意度上有幫助，還可以在方案介紹階段提高自己的專業程度。

、

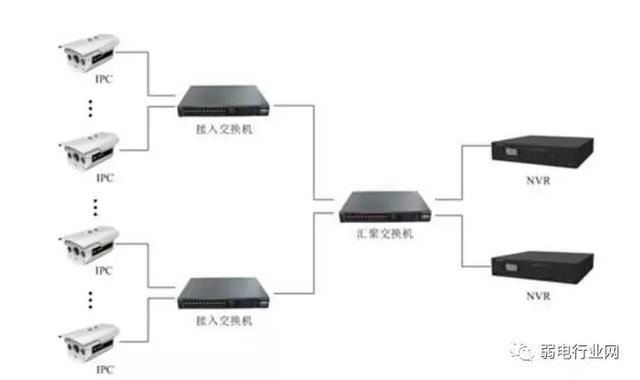

中小型監控拓撲

中小型監控拓撲

三、50個點位以上的中大型監控工程

對於這種規模以上的監控網路，需要採用三層交換模式，接入、匯聚、核心，在比較大型的項目內，將接入層交換機布置在各個樓層，最後在匯聚在機房，這樣線路避免線路過長造成的信號損失，增加了穩定性，由於點位比較多，在核心層需要選用性能比較高的交換機。

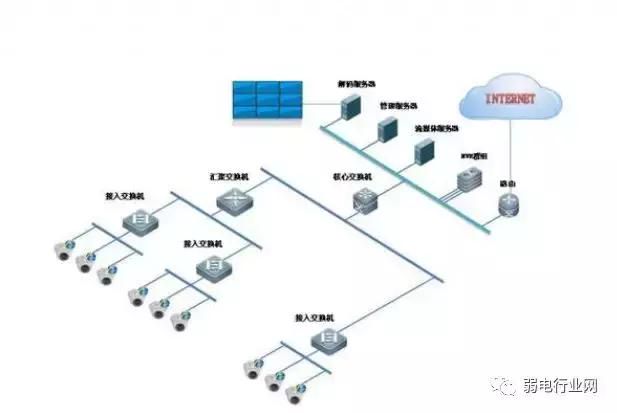

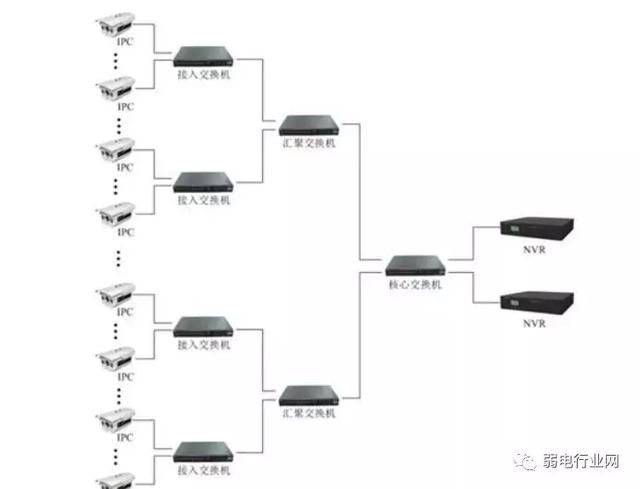

中大型

中大型監控網絡拓撲
