自己製作小型無線話筒（如何製作一個簡易的調頻無線話筒）

2023-05-07 18:59:55 2

介紹兩款很適學生黨的調頻無線話筒，電路簡單，無需調試便可正常工作。

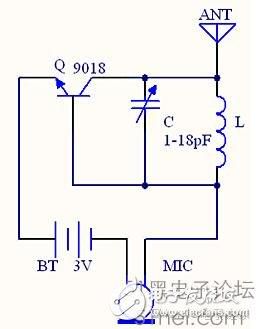

圖中的電感L用0.5mm的漆包線在直徑3mm的鑽頭上繞5圈，天線ANT用50釐米長的細導線就可以了。電容C選用1-18pF的可調電容，以方便調節發射頻率（也可以通過改變電感線圈的間距大小來進行微調），使電路發射頻率在收音機的頻率範圍內。這個電路經過我的實際搭接，效果並不理想，畢竟過於簡易，只用一隻三極體，這樣既作放大用，又作調製用，所以，指標很差，傳播距離太近，聲音失真也比較嚴重。

這裡介紹另外一款最簡調頻無線話筒如下：

上圖中，Q1，Q2構成無穩態多諧振蕩器，這種電路可有效減少高頻次諧波對收音機調頻段其它頻率的幹擾，通過實際搭接證明效果不錯，另外，如果用這個電路來發射音頻信號（從MIC話筒端輸入），效果非常好，是我做過的電路中發射音頻信號最逼真最穩定的一個。元件的選擇與前一個的相同。

以上的電路，很適合初學者去學習製作。當然，作為無線話筒，要提高其性能，進一步改善音質，需採取穩頻措施和增加預加重電路，有的還採用提高發射功率的方法來增大發射距離，這樣的實用電路要複雜得多。留待以後再去深入
