CAD中凍結圖層後,其他圖層上標註箭頭消失,這個問題並不常見,很少有人會去創建或修改標註使用的箭頭圖塊,本文的目的不是想要告訴大家如何解決同樣的問題,而是希望借這個問題讓大家對標註、圖塊、圖層的相關概念以及可能產生的問題有一定了解,並且知道遇到類似問題應該如何分析和解決。
如下別人提問

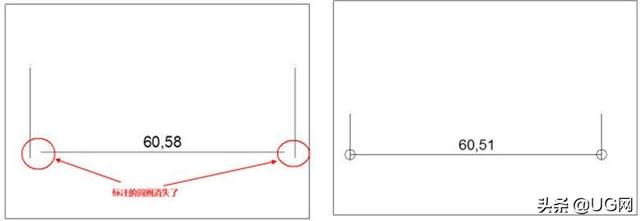

前兩天碰到有人提了這樣一個問題,用同一種標註樣式創建的標註,標註的箭頭樣式選擇的是"指示原點"。進入布局後,在一個視口中凍結圖層:Layer 3,其他圖層的標註箭頭能正常顯示,在另一視口中凍結圖層:layer 2,其他圖層上的標註還在,但標註箭頭卻都消失了,如下圖所示:
中磊教育 CAD教程
大家都很奇怪,標註作為一個整體,為什麼凍結某個圖層的時候,其他部分還在,而圓圈偏偏不見了呢?
要想了解出現這種現象的原因,先要弄清楚下面幾個問題:
一、雖然默認狀態下創建的標註是一個對象,但它是由尺寸線、延伸線、箭頭、文字等多部分組成,這些部件都可以單獨設置,標註是一種類似動態圖塊的對象。如果將變量dimassoc設置為1時,創建的標註直接就是分散狀態。
二、標註默認的三角形箭頭是由程序生成的實線(SOLID)對象,而其他形式的很多箭頭都是用圖塊來生成,比如上圖中使用的"指示原點",還有建築專業經常使用的斜線等。

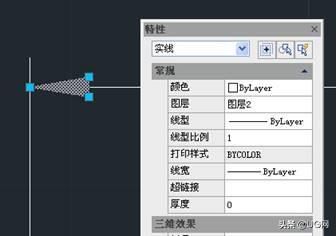

想了解這一點很容易,你創建一個標註,將標註炸開(X),選擇箭頭後打開屬性框(CTRL 1)就可以看出箭頭是什麼對象,如下圖所示:
為什麼在CAD中凍結圖層後,其他圖層上標註箭頭消失了?
為什麼在CAD中凍結圖層後,其他圖層上標註箭頭消失了?

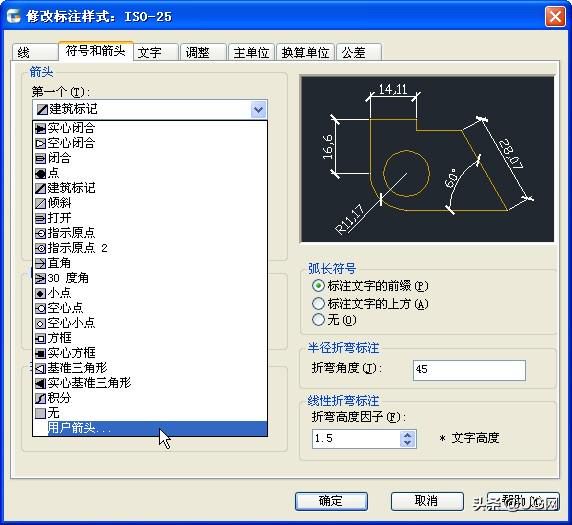

在標註樣式管理器對話框中修改標註樣式時還可以將標註箭頭設置成自己定義的圖塊,如下圖所示:
為什麼在CAD中凍結圖層後,其他圖層上標註箭頭消失了?
三、圖塊內的圖形和圖塊並不一定在一個圖層上。假設你在圖層2上創建一些圖形,然後將這些圖形創建為塊,你到圖層3上去插入此圖塊,新插入的圖塊雖然在圖層3上,但圖層內的圖形卻仍在圖層2上,如果你凍結圖層2,圖形仍會消失。要想塊內圖形跟圖塊在同一圖層,需要在0畫圖形並定義成圖塊。
四、一張圖中圖塊的名字是唯一的,從其他圖中粘貼、插入的同名圖塊會被自動替換。
了解了上面幾點,就可以來分析上面圖到底出了什麼問題了。
如果使用CAD軟體提供的標準箭頭,肯定不會出現上述問題,而從標註樣式的定義和圖形表面看用戶並沒有使用自定義的箭頭,那問題到底出在什麼地方呢?
我們將圖中的標註炸開,標註箭頭的圖塊名為_Origin,也正常。但將圖塊炸開後卻發現裡面的圖形不在0層,而是在Layer2上,如下圖所示:
為什麼在CAD中凍結圖層後,其他圖層上標註箭頭消失了?
如果我們新開一張圖,按照他的圖來設置標註樣式和圖層並創建標註後,炸開後,箭頭中圖形是在0層上。
所以問題的出現只有兩種可能:一、在創建標註之前,圖中已經存在了一個名為_Origin的圖塊,圖塊創建時圖形是畫在圖層Layer 2上的;二、創建標註後__Origin圖塊的定義被修改,編輯圖塊時將圖形移到了Layer 2圖層上。因為無論標註在那個圖層上創建,標註箭頭中的圖形都在圖層Layer 2時,凍結Layer 2時,所有標註的圓圈就都不顯示了。
解決辦法:
新打開一張圖,設置一個同樣的標註樣式並用此樣式創建一個標註,然後刪掉標註,這樣圖中已經有了標準的_Origin圖塊(可以用I插入圖塊的命令試試),然後將有問題圖整圖選中後複製,在新圖中粘貼到原坐標就好了。
,
