自動重合閘的要求

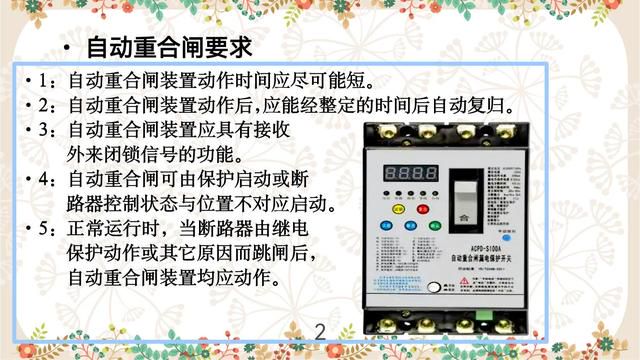

1：自動重合閘裝置動作時間應儘可能短。

2：自動重合閘裝置動作後,應能經整定的時間後自動復歸。

3：自動重合閘裝置應具有接收 外來閉鎖信號的功能。

4：自動重合閘可由保護啟動或斷 路器控制狀態與位置不對應啟動。

5：正常運行時，當斷路器由繼電 保護動作或其它原因而跳閘後， 自動重合閘裝置均應動作。

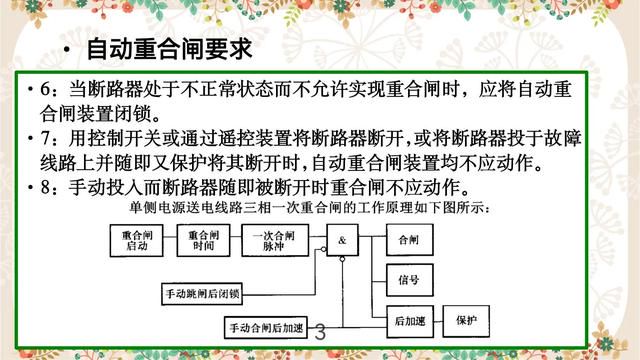

6：當斷路器處於不正常狀態而不允許實現重合閘時，應將自動重合閘裝置閉鎖。

7：用控制開關或通過遙控裝置將斷路器斷開,或將斷路器投於故障線路上並隨即又保護將其斷開時,自動重合閘裝置均不應動作。

8：手動投入而斷路器隨即被斷開時重合閘不應動作。

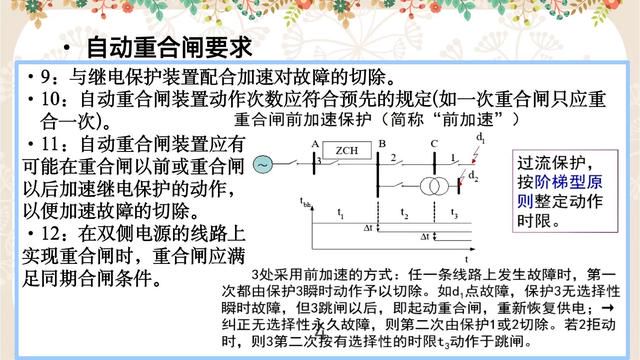

9：與繼電保護裝置配合加速對故障的切除。

10：自動重合閘裝置動作次數應符合預先的規定(如一次重合閘只應重合一次)。

11：自動重合閘裝置應有 可能在重合閘以前或重合閘 以後加速繼電保護的動作， 以便加速故障的切除。

12：在雙側電源的線路上 實現重合閘時，重合閘應滿 足同期合閘條件。

自動重合閘裝置的動作時限應符合下列要求

對單側電源線路上的三相重合閘裝置，

其時限應大於下列時間：

a.故障點滅弧時間(計及負荷側電動機反饋對滅弧時間的影響)及周圍介質去游離時間；

b.斷路器及操作機構準備好再次動作的時間。

對雙側電源線路上的三相重合閘裝置及單相重合閘裝置，其動作時限除應考慮上述要求外，

還應考慮：

a.線路兩側繼電保護以不同時限切除故障的可能性；

b.故障點潛供電流對滅弧時間的影響；

雙側電源線路自動 重合閘主要方式

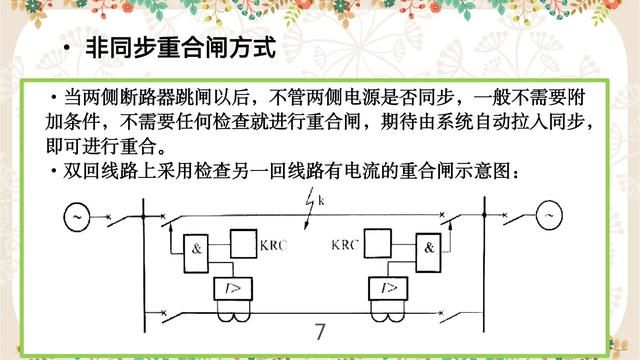

非同步重合閘方式

當兩側斷路器跳閘以後，不管兩側電源是否同步，一般不需要附加條件，不需要任何檢查就進行重合閘，期待由系統自動拉入同步，即可進行重合。

雙回線路上採用檢查另一回線路有電流的重合閘示意圖：

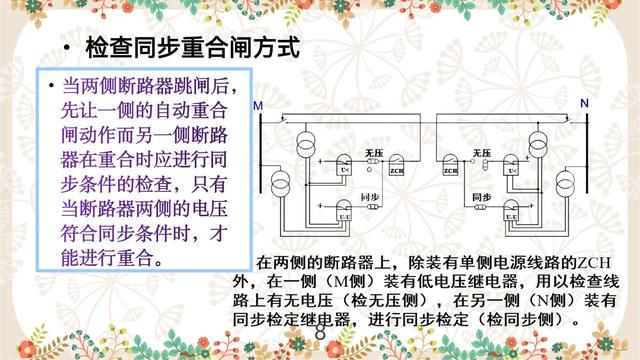

檢查同步重合閘方式

當兩側斷路器跳閘後，先讓一側的自動重合閘動作而另一側斷路器在重合時應進行同步條件的檢查，只有當斷路器兩側的電壓符合同步條件時，才能進行重合。

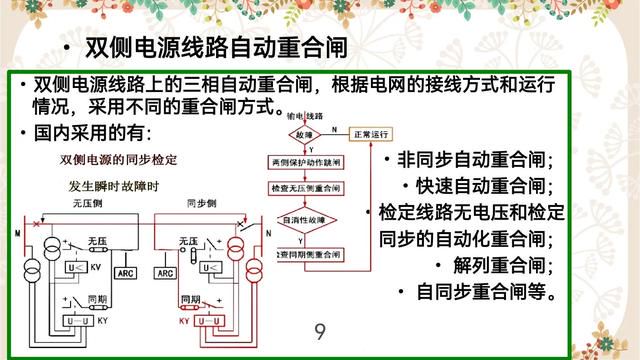

雙側電源線路自動重合閘

雙側電源線路上的三相自動重合閘，根據電網的接線方式和運行情況，採用不同的重合閘方式。

國內採用的有：

非同步自動重合閘； 快速自動重合閘； 檢定線路無電壓和檢定 同步的自動化重合閘； 解列重合閘； 自同步重合閘等。
