一、與樓控(BA)設備供應商配合時需注意的若干問題：

（a） 變送器的接線方式和技術參數。例如電流變送器接於CT二次側時，須根據CT的接線方式來決定選用D接或Y接的電流變送器。

（b） 樓控(BA)系統執行機構並非全都是超低壓的(24V)。有些產品的較大功率執行機構如大口徑閥門驅動器等是220V的。

（c） 樓控(BA)系統輸出給受控設備控制箱的DO控制信號，有有源和無源兩種。當DO信號為無源幹接點時，其信號線路須與其他的超低壓DO、AO、DI、AI信號線路分開單獨敷設。

風機盤管的接線主要涉及三者：風機盤管電機、三速開關加溫控器(獨立式)、風機盤管電動閥。電機接線不會出現問題，需要注意的是後兩者的接線。

（1）三速開關加溫控器接線方式數量要根據具體產品而定，不可盲目照搬施工圖集。例如帶熱量預感器時，需要接入N線;而具有插卡功能的數字式三速開關加溫控器，其接線數量超過10根。

（2）風機盤管電動閥從動做方式上分有兩大類：彈簧復位式和電動正反轉式。前者只接三根線：控制線、N線、PE線，通電狀態打開，斷電關閉(以兩通閥為例)。後者接四根線：開控制線、關控制線、N線(或公共線)、PE線，只有在改變閥門開關位置時才需要通電。從節能和運行壽命考慮，電動正反轉式電動閥更為優越。

在工程設計中，經常會用到軟啟動器、變頻器等可控矽裝置，半導體器件本身的物理特性決定了其短路耐受時間極短，採用普通空氣斷路器無法滿足其對短路分斷時間的要求，宜採用半導體快速熔斷器保護。

各軟啟動器、變頻器生產廠家的技術資料中，一般均給出其對應的半導體快速熔斷器具體型號，但進口產品價格昂貴。

二、低壓配電系統容易混淆的兩個詞：

級聯：通過合理的配置上下級斷路器，達到利用上級斷路器來增強下級斷路器的分斷能力的目的。

級連：全稱為級間選擇性連鎖(ZSI)，指通過各級斷路器脫扣裝置間的信號通訊(一般採用帶通訊模塊的電子式脫扣器)，達到保證系統短路保護選擇性的目的。

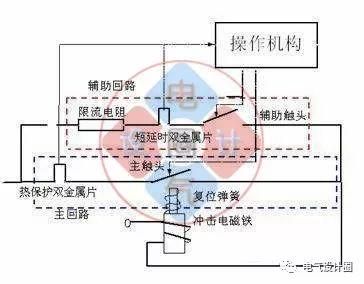

三、關於微型斷路器(MCB)的非常規使用：

（1）普通(非專用)微型斷路器應用於直流系統保護(或其他非50-60Hz系統)時，其電磁脫扣動作電流須乘以修正係數，該係數並非常數，而是因開關而異。以直流系統為例，ABB公司的S250系列的修正係數為1.5;Schneider公司的C65H系列的修正係數為1.38,NC100H系列的修正係數為1.42。

（2） 蓄電池供電的、可控矽整流供電的和電動機-直流發電機組供電的直流系統，其短路電流差別較大，使用普通(非專用)微型斷路器時，須注意其分斷能力。

（3）直流專用型微型斷路器通常都標有極性(其短路分斷能力是有方向性的)，宜在圖紙中或交底時提請注意。

（4）普通(非專用)微型斷路器應用於交流安全超低壓系統(低於50V)時，宜進行短路電流靈敏度校驗，所選微型斷路器額定電流不宜過大。

需注意變、配、輸電裝置的外殼防護等級會直接影響該裝置的電氣參數。例如變壓器的外殼防護等級高於IP20時，須降容使用。

在高壓負荷開關櫃中，經常會用到負荷開關加熔斷器，此時應注意高壓負荷開關允許的的轉移電流值須大於熔斷器的最大轉移電流計算值。

在TN系統中，經常採用過電流保護兼作接地故障保護。當配電線路較長(或其他原因造成線路阻抗較高)，單相接地故障電流小於斷路器過電流整定值時，需考慮增加零序或漏電保護。

四、對《民用建築電氣設計規範》第8.6.3.5條的理解

消防泵等消防設備平時（非消防狀態）需要定期巡檢試車，此時應有過負荷保護，以避免不必要的損失。

在其二次控制迴路中，如是單臺消防設備，則在熱過載繼電器長閉觸點兩端並聯消防控制信號（等於在消防狀態下熱過載繼電器不切斷主接觸器），熱過載繼電器常開觸點用於報警；如是兩臺或多臺消防設備成組設置，一用一備或幾用一備，應考慮保留熱過載繼電器全部功能，以便在電機過載時，能及時自動投入備用設備。

在設計中，有時會遇到低壓櫃中配出小負荷迴路的問題（特別是變配電室低壓櫃），例如消防控制中心電源、直流屏電源、人防電源等。

由於微型斷路器(MCB)的額定分斷能力一般小於10KA（高分斷能力的MCB價格極為昂貴），因此在低壓櫃中如必須使用微型斷路器時，需要對MCB下口發生的短路電流作出計算。如微型斷路器(MCB)的額定分斷能力不能滿足要求，須採取措施（如加裝熔斷器等）。一般情況下應避免在低壓櫃中使用微型斷路器。

在我們設計高層公用建築時，有時會遇到存在大量標準層的現象（幾層甚至幾十層建築平面完全一樣或相似），在這種情況下尤其要注意照明配電幹線(或其他存在大量單相負荷的配電幹線)的三相平衡問題。

以每層照明配電總箱為例，在系統圖設計中，我們肯定會儘量配平三相，但也幾乎可以肯定各相所帶負荷不會絕對相等，總會存在少量的不平衡現象。這種少量的不平衡會因為是標準層而被大量的重複和累加，最後有可能在變電室低壓櫃的照明配電幹線上，看到嚴重的三相不平衡現象。

解決這個問題很容易，只需要將接線相序逐層輪換，每三層為一個循環即可。

五、關於低壓最大供電半徑問題：

在工程設計中，我發現有不少人存在一提起低壓最大供電半徑，就想到線路電壓損失，而忽視線路保護裝置靈敏度的現象。由於目前大部分民用用電設備對電壓質量的適應範圍越來越寬，因此電壓偏移所造成的後果遠不如保護裝置拒動作所造成的危害。

（1）採用過電流保護兼做接地故障保護，這個問題我在以前提到過，這次提供一些具體數據，以引起大家注意。

以常用的1600KVA變壓器(D/Y11)為例：當配出電纜為3x240 2x120,保護斷路器過負荷整定值為350A時，滿足保護裝置接地故障靈敏度的最大供電半徑為90米;當配出電纜為3x35 2x16,保護斷路器過負荷整定值為100A時，滿足保護裝置接地故障靈敏度的最大供電半徑僅為70米。隨變壓器容量降低，滿足保護裝置接地故障靈敏度的最大供電半徑也相應減小。

（2）按斷路器單相短路靈敏度確定的低壓最大供電半徑，大家可以查到相關的資料或自己計算，一般都是按四芯等截面電纜滿載和斷路器瞬動、短延時動作電流為4-6倍過負荷整定值。但是在這一問題上有一個比較特殊的地方，就是電動機配電保護和電動機Y/D啟動。電動機配電保護斷路器瞬動、短延時動作電流為12-14倍過負荷整定值;而電動機在Y/D啟動方式下，由於接至電動機的6根導線(除PE線外)內流過的是相電流，往往會因此減小導線截面，造成短路阻抗增加。

以1600KVA變壓器(D/Y11)為例：55KW電機直接啟動，電動機配電保護斷路器整定值160A,熱繼電器整定值120A，使用3x70 1x35電纜時，滿足斷路器單相短路靈敏度的最大供電半徑為90米;55KW電機Y/D啟動，電動機配電保護斷路器整定值160A,熱繼電器整定值70A，使用兩根3x35 1x16和3x35電纜時，滿足斷路器單相短路靈敏度的最大供電半徑僅為40米。

（3） 順便說一下，滿足上述兩種靈敏度條件的線路肯定滿足電壓損失條件。
