cad圖紙丟失怎麼補救（打開CAD圖紙發現圖形丟失）

2023-04-18 22:37:34 66

圖紙中的標註或軸號不見

最近很多網友私信問關於「圖紙在同事的機器上打開顯示還好好的，到自己這打開就都看不到」

的問題，這也是在使用CAD時遇到最常見的問題之一，今天簡單和大家講一下如何去處理。

一、缺字體導致圖中文字不顯示

如果圖紙中只是不顯示文字，那問題就簡單多了：你的CAD或系統裡缺圖紙中使用的字體。

解決辦法就是查看缺少的是什麼字體，想辦法找到字體並拷到系統或CAD的字體FONTS目錄中。

關於這個問題的解決方法大家可以看之前的文章：CAD「缺少SHX文件」這個問題為何總有人問？

裡面有詳細的內容，這裡就不多說了。

如圖

二、缺少外部參照或者路徑不對

如果文件中插入了外部參照、光柵圖像等底圖，打開圖紙的時候電腦找不到這些參照文件的路徑時，這部分圖形肯定是無法顯示的，並且圖紙打開時會提示「參照-未找到文件」提示對話框。

圖紙打開時會提示「參照-未找到文件」提示對話框

我們輸入XREF回車手動打開選項板，在選項板中查就可以看沒有找到的外部參照的路徑和文件名。

解決方法：

1、如果你有參照文件，只是路徑不對，可以重新指定路徑或者將外部參照複製到原路徑然後輸入XREF回車重載參照的文件即可。

重載參照

2、最常用的方法是讓提供圖紙的人或者有相關專業軟體的人將圖紙轉換為低版本格式，比如從T20或T8轉成T3、T8或T9格式。

三、圖中有專業軟體的自定義對象

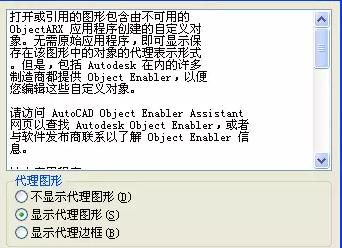

如果是這類圖紙，我們在打開圖紙的時候通常會彈出一個「代理圖形「的提示框。

如圖

從提示對話框中信息可以看出，圖形中包含了由高版本AUTOCAD或其他專業軟體利用objectARX開發的應用程式創建的自定義對象，因為沒有對應的解釋器，導致無法正常顯示，讓你選擇代理圖形的顯示方式。我們拖動對話框右側的滾動條，可以查看圖中所包含的自定義對象的類型和原始的開發者。

通過給出的網址，一般可以了解圖中的自定義對象是什麼軟體創建的，比如上面截圖中的www.gstarcad.com是浩辰的官網，天正的是www.tangent.com.cn。

所謂的代理圖形（PROXY ENTITY）就是這些程序定義的自定義對象在沒有相應程序和插件的時候用於顯示的圖形，也就是說如果自定義對象定義了代理圖形，即使沒有這些軟體或插件，圖形也可以顯示。

如圖

但是也有特殊情況，有些專業軟體，例如天正建築水暖電軟體為了提高性能、減少圖紙的大小，並沒有給自定義對象定義代理圖形，當打開這類圖紙的時候，如果沒有天正軟體或插件，很多自定義對象，如牆體、標註、軸網等就可能會不顯示。

解決方法：

1、安裝這些自定義對象對應的軟體或插件。天正、浩辰都提供了可單獨在AUTOCAD上安裝的插件，不用裝完整的軟體只裝插件圖形就可以正常顯示。

2、讓提供圖紙的人或者有相關專業軟體的人將圖紙轉換為低版本格式，比如從T20或T8轉成T3、T8或T9格式。

四、特殊圖紙

還有一些是因為圖形數據有錯誤，在高版本CAD中圖形顯示正常，但在低版本中顯示不正常，這種情況可以在高版本打開後執行AUDIT核查命令修復錯誤後另存再到低版本中打開看一下，或者在低版本裡直接用修復RECOVER打開圖紙試試。

特殊圖紙

關於這個問題你還遇到過其它情況嗎？歡迎留言和大家討論。

好了，今天的內容就分享到這裡了，是不是很簡單？好東西記得要和大家一起分享哦！希望關鍵時刻能幫到大家。歡迎轉發留言補充和大家一起分享哦，謝謝關注！我們下期再見。
