今天我們來推導單肢箍的計算公式。

— 1—

什麼是單肢箍

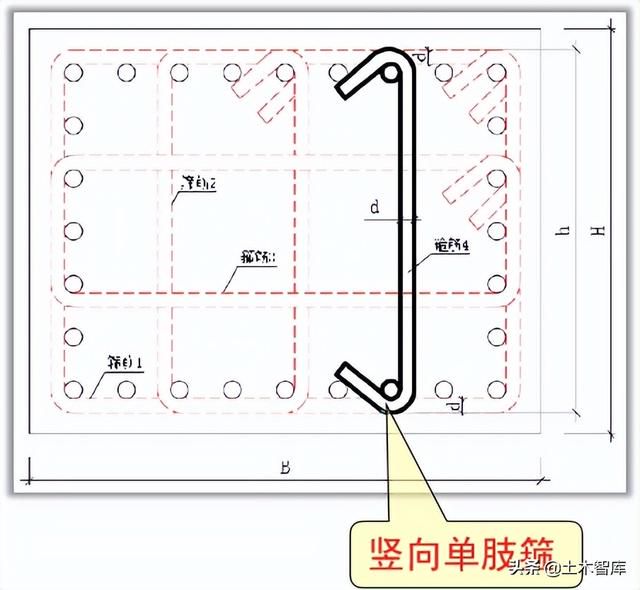

所謂單肢箍，就是只有一根箍筋，且沒有形成閉環，一般情況下都是和其他箍筋組合成多肢箍，如圖1所示，就是豎向單肢箍。

圖1

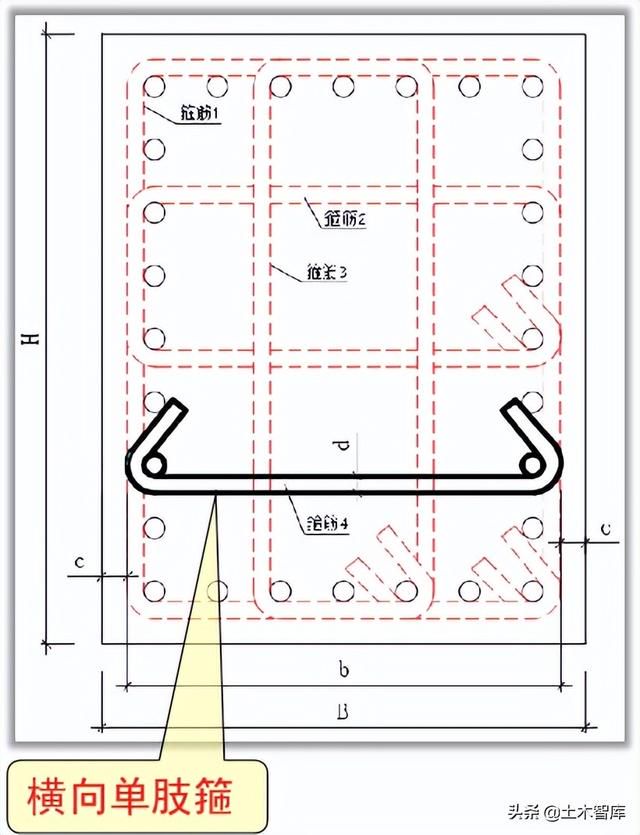

也有單肢箍是橫向的，如圖2所示。

圖2

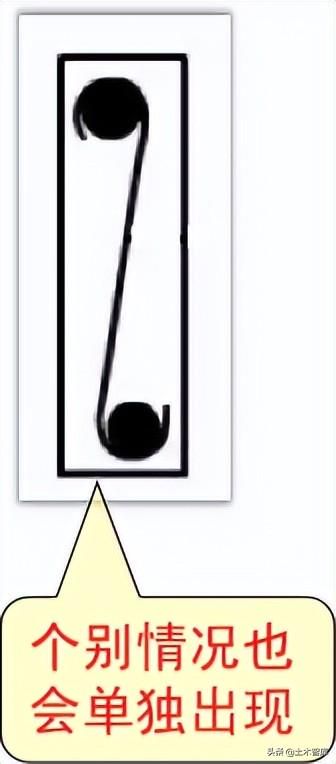

個別情況，也有單肢箍單獨出現的，如圖3所示。

圖3

— 2—

推導單肢箍的計算公式

我們來推導單肢箍的計算公式。把單肢箍拿出來放大，換個能看清的比例，如圖4所示。

圖4

我們首先搞清楚，圓弧段的補充長度，如圖5所示。

圖5

從圖5可以看出，圓弧段標註長度是（R d），實際長度是弧長fe，我們要把這個差值補回來，長度就準確了。而這個補充長度，我們前面課程已經講過，一級鋼是1.9d，二三級鋼是2.89d，四級鋼是4.25d。

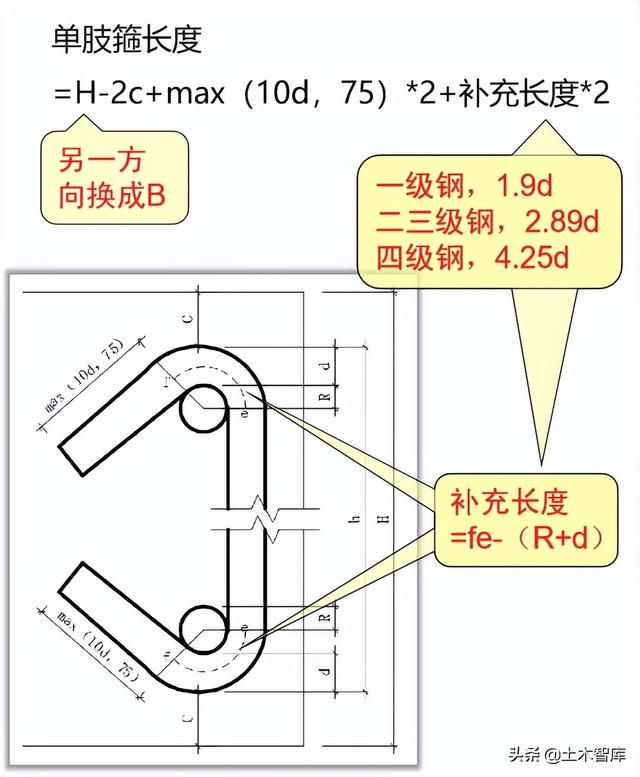

在這個基礎上，我們就可以推導出單肢箍的長度計算公式了，如圖5所示。

圖5

— 3—

手工和軟體公式對比

首先，我們找到軟體的公式，如圖6所示。

圖6

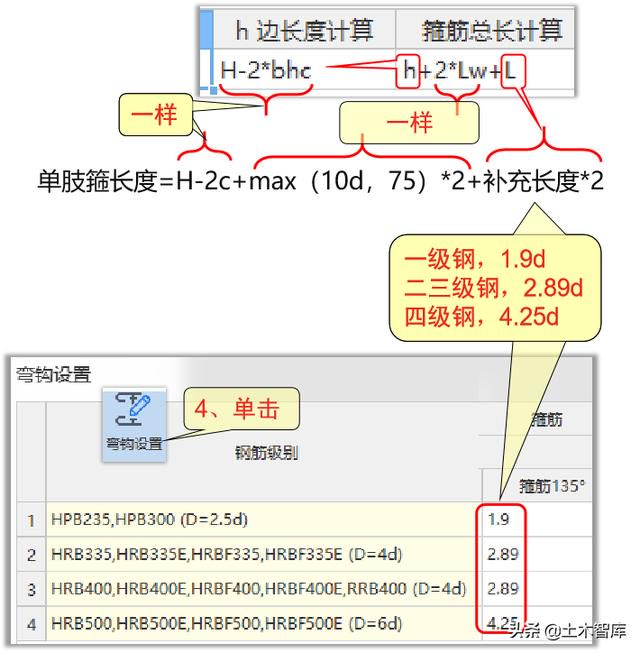

手工和軟體公式比較過程如圖7所示。

圖7

從上述可知，手工和軟體計算公式一模一樣，所以，請大家放心使用軟體。
