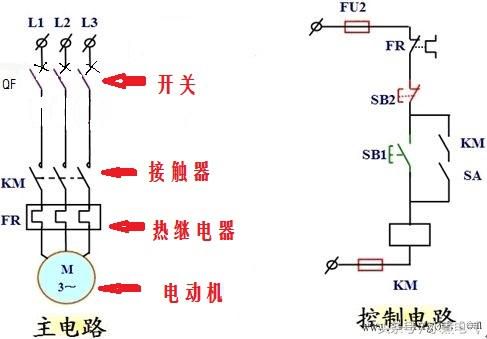

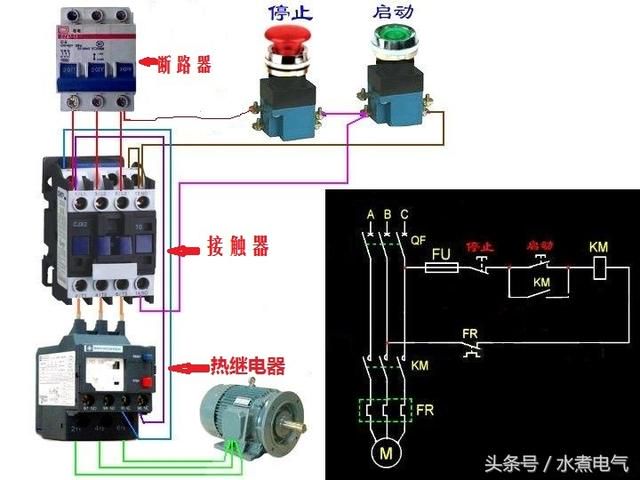

接觸器斷路器熱繼電器配套選擇（電機迴路設計斷路器）

2023-04-16 11:36:26 1

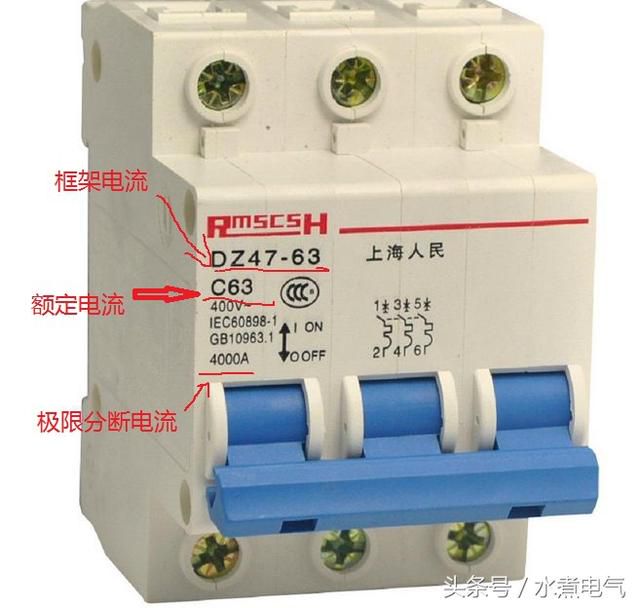

二.開關（斷路器）選型要點 ：

1.空氣開關額定電壓必須大於等於線路額定電壓;

2. 空氣開關額定電流和過電流脫扣器的額定電流大於等於線路計算負荷電流。

3. 開關的遮斷電流（開斷能力）大於線路的最大短路電流

空氣開關型號中的字母「D」表示動力，字母「C」表示照明。目前家庭使用DZ系列的空氣開關(帶漏電保護的小型斷路器）。電機迴路要選擇「D」系列

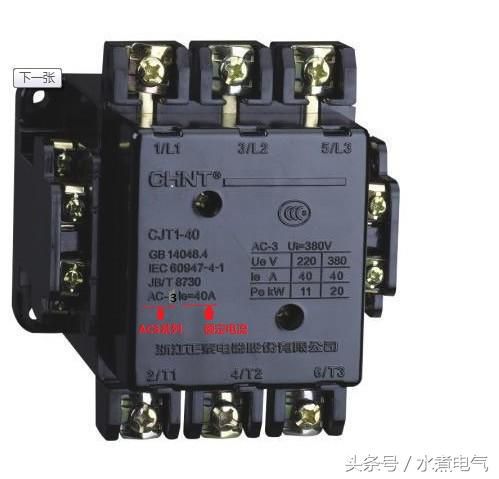

三.接觸器的選型

1. 交流接觸器選型根據電動機的啟動電流來選，一般取啟動電流的1.5倍比較合適。

2. 動力迴路選擇AC3系列

四.熱繼電器選型

當熱繼電器用於保護長期工作制或間斷長期工作制的電動機時，一般按電動機的額定電流來選用。例如，熱繼電器的整定值可等於0.95~1.05倍的電動機的額定電流，或者取熱繼電器整定電流的中值等於電動機的額定電流，然後進行調整。

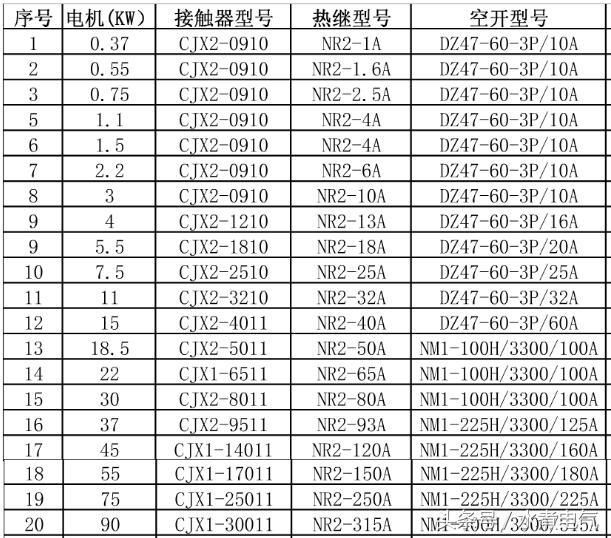

五.常用低壓電機開關、接觸器、熱繼電器型號配合表（以XX得品牌為例）

感謝你的閱讀，更多文章，請關注：水煮電氣
