本文從受力鋼筋、構造鋼筋、措施鋼筋的定義、作用、使用部位入手，全方位透視不同類型鋼筋的前世今生；再從商務及工程實踐層面，闡述應用的注意事項。

全程硬核知識點，建議各位同行耐心看完並收藏。

1.受力鋼筋：

通過結構計算而得到的配筋，多為沿混凝土構件長方向布置，在構件中承受拉力、壓力等。

2.構造鋼筋：

不是通過受力計算得到，而是根據概念設計或構造要求設置的鋼筋。如根據結構概念設計及抗震概念設計，在溫度及收縮應力較大部位、應力集中部位配置的分布鋼筋，以及連接受力鋼筋等位置配置的加密箍筋和接頭率控制及連接區段的劃分等等。

3.措施鋼筋：

施工階段，為確保設計者配置的鋼筋定位準確，而採取的鋼筋製作安裝措施。

自製鋼筋馬凳

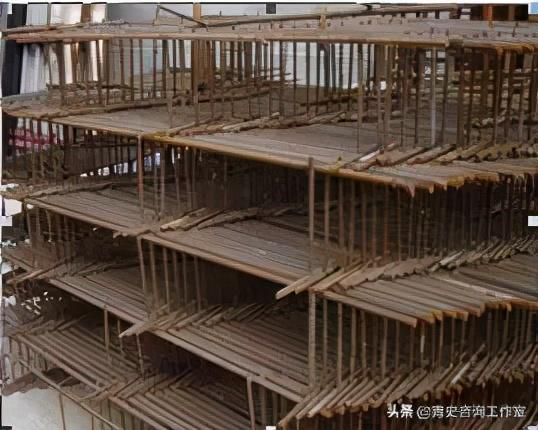

成品鋼筋馬凳

1.受力鋼筋：

單獨承受或者與構件中的混凝土協同承受拉力、壓力、剪力、彎矩或者這幾種內力的綜合作用。

2.構造鋼筋：

2.1不承受主要的作用力，只起維護、拉結、分布作用。防止混凝土開裂、確保受力鋼筋正常工作等。

2.2板的分布鋼筋作用：

1）將板面荷載均勻傳遞給受力鋼筋；

2）與受力鋼筋綁紮或焊接在一起，形成鋼筋骨架，方便施工時固定受力鋼筋的位置；

3）抵抗由於混凝土收縮和溫度變化產生的沿分布鋼筋方向的拉應力；

4）對於單向板而言，分布鋼筋還可承受沿長邊方向傳遞的少部分荷載。

3.措施鋼筋：

對受力鋼筋、構造鋼筋起到固定位置的作用。

1.受力鋼筋：

基礎、梁、板、柱、樓梯等構件。縱筋是混凝土構件中最主要受力的鋼筋，在混凝土構件內沿長方向布置。如柱的豎向鋼筋、梁沿梁長度方向的鋼筋、板的短向鋼筋、樁的豎向鋼筋，牆一般用豎向鋼筋和水平鋼筋來表示。

2.構造鋼筋

2.1分布筋、溫度筋、梁的架立筋、梁的腰筋、板角部附加筋、基礎厚筏板中間層鋼筋、剪力牆構造暗柱、砌體拉結筋、加固筋、植筋、構造柱、圈梁、過梁、壓頂等。而鋼筋的錨固、搭接算是一種節點構造措施，其長度也不是通過計算而得來，是通過系統試驗或借鑑國外數據參考而來。

2.2溫度鋼筋設置部位：

1）跨度較大的現澆板。

2）與混凝土梁或牆整澆的雙向板的中部區域。

3）與梁或牆整澆的單向板，當垂直於跨度方向的長度較大時，在長向的中間區域。

3.措施鋼筋

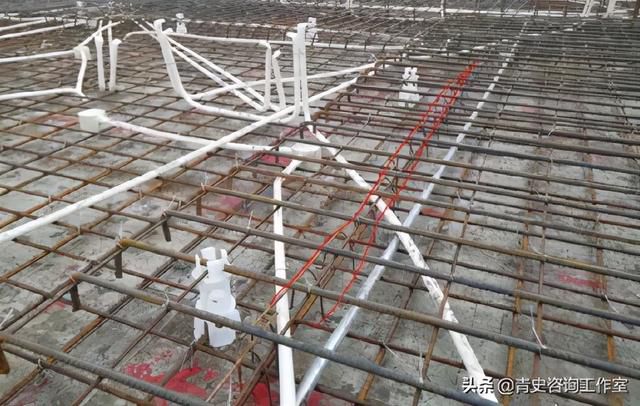

3.1梁多排鋼筋的墊鐵、鋼筋馬蹬、剪力牆梯子筋、柱模定位筋、安裝線盒固定用筋等。

3.2梁多排鋼筋墊鐵，《施工手冊》中有明確：縱向受力鋼筋採用雙層排列時，兩排鋼筋之間應墊以直徑≥25的短鋼筋，以保持其設計距離。

3.3在《混凝土結構工程施工規範》（GB50666-2011）中，上述用於定位的措施鋼筋被定義為「鋼筋定位件」。

1.受力鋼筋

按照結構設計圖紙、16G101等系列圖集計算即可。

2.構造鋼筋

需要進行設計說明的查看以及結合圖紙引用的圖集進行計算。如二次結構的過梁配筋，一般都引用圖集。現澆板的溫度鋼筋，一般結構設計說明給出不同情況的列表，施工時選用。

3.措施鋼筋

3.1依據合同約定，視其計量計價方式。要在經審批的施工組織設計、施工方案中明確，要在隱蔽工程驗收中明確，要留有現場影像資料，且最好拍攝到第三方人員如跟蹤審計人員、監理人員等。如馬凳鋼筋要明確使用部位、鋼筋的規格型號、本體設計形式參數、排距；梁多排鋼筋墊鐵也要說明其規格型號、長度、間距、使用部位；剪力牆定位筋及固定線盒用鋼筋，亦要說明其上述內容。

3.2根據《房屋建築與裝飾工程工程量計算規範》（GB50854-2013）：現澆構件中固定位置的支撐鋼筋、雙層鋼筋用的「鐵馬」在編制工程量清單時，如設計未明確，其工程數量可為暫估量，結算時按現場籤證數量計算。

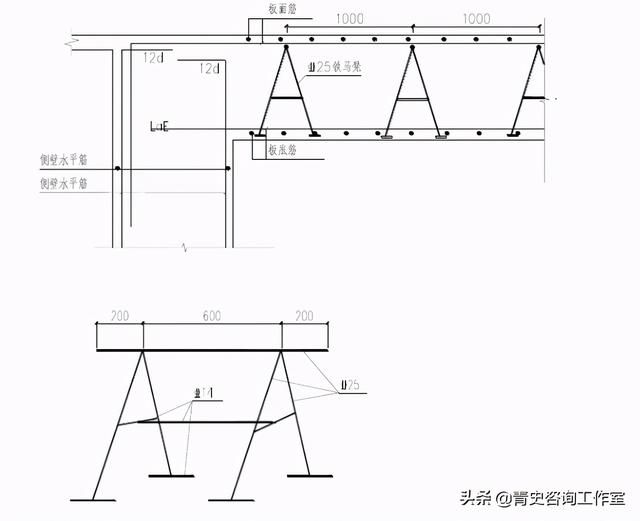

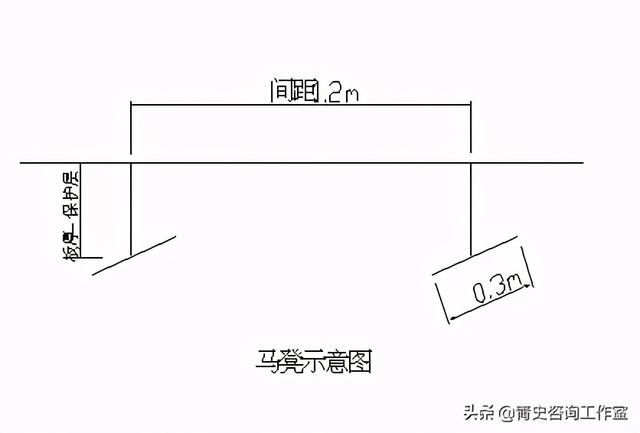

3.3《山東省建築工程消耗量定額》（SD01-31-2016）：本章設置了鋼筋馬凳子目，發生時按實結算。現場布置是通長設置按設計圖紙規定或已審批的施工方案計算。設計無規定時現場馬凳布置是其他形式的，馬凳的材料應比底板鋼筋降低一個規格（若底板鋼筋規格不同時，按其中規格大的鋼筋降低一個規格計算），長度按底板厚度的2倍加200mm計算，按1個/㎡計入馬凳筋工程量。新增馬凳鋼筋定額子目，材料中按鋼筋直徑φ8列項，設計或實際發生與定額不同時可以換算，但消耗量不變。

3.4有的房地產合同中，約定幾種措施鋼筋按照建築平米包幹計取，則需明確其種類、用途。一旦涉及包幹使用的條款，必須注意其包幹的內容是否可執行，是否方便計量，或者說結算時是否會造成的爭議。

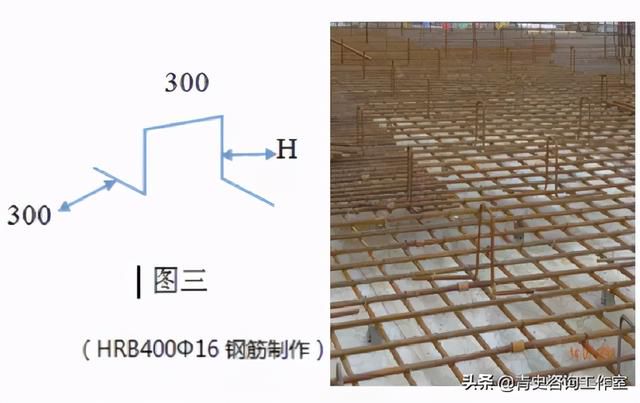

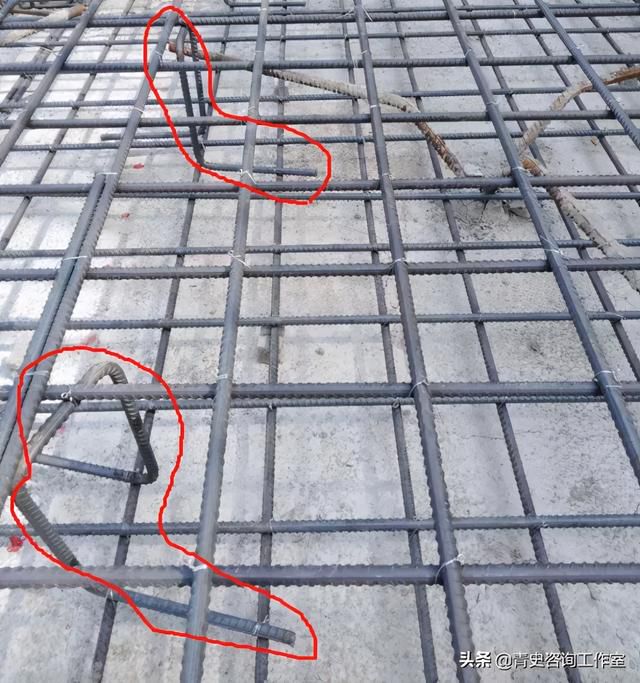

在實際施工報送的鋼筋馬凳方案中，存在有不同的形式。
