數字萬用表的使用方法及圖解（數字萬用表使用方法掃盲）

2023-09-16 01:23:33

在電工行業有一句話叫做"一人、一筆、一表"，闡述的就是我們電工作業人員的基本要求就是：電工電筆萬用表，萬用表是所有電工的基本配置也是最基礎的工具。曾遇到一位電工工齡接近4年，萬用表諸多功能基本不會使用，其實這也不是個例，很多從事電工好幾年的電工對萬用表如何使用都存在盲區，所以今天來給大家掃掃盲，以數字萬用表為例。

一、萬用表基本介紹

萬用表是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電壓、電阻等，有的還可以測交流電流、溫度、電容量、頻率等。是一種簡單實用的測量儀器。如今最主流的常用萬用表是都是數字萬用表，指針萬用表很少用。數字萬用表相對來說，屬於比較簡單的測量儀器應用非常廣泛。

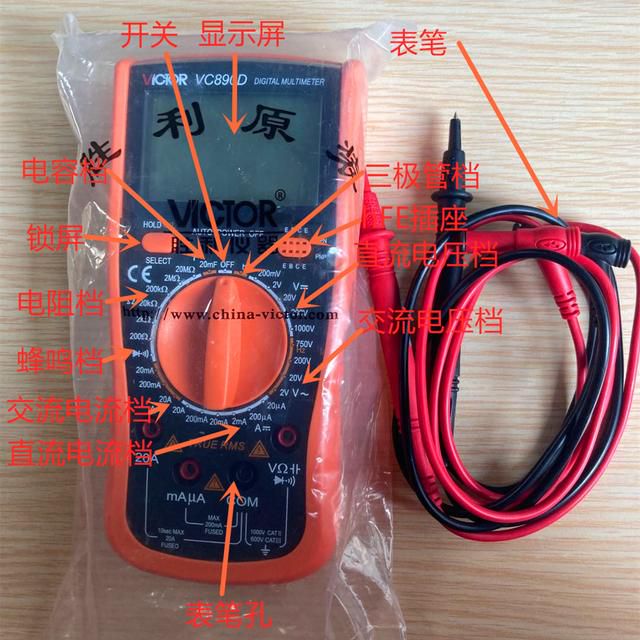

圖1：萬用表各檔位認識

圖2：數字萬用表顯示屏幕全顯示

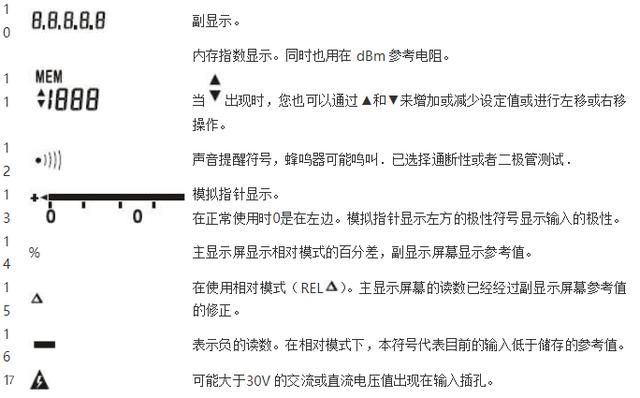

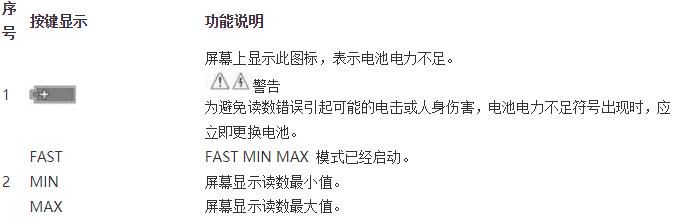

顯示屏功能按鍵詳細說明：

萬用表測量對象

電壓、電流、電阻、二三極體等

數字萬用表使用方法

數字萬用表使用的注意事項

在萬用表使用前，應先進行"調零"，將紅表筆與黑表筆短接，顯示為零。

在使用萬用表過程中，不能用手觸摸表筆的金屬部位，一方面可以保證測量的準確性，另一方面也可以保證人身安全。

如果無法預先估計被測電流、電壓或者電阻的大小時，則應先撥至最高量程檔測量一次，再視情況逐漸把量程減小到合適的檔位。測量完畢時，應將量程開關撥到最高電壓檔，並關閉電源，部分數字表撥至OFF檔位即可。

滿量程時，儀表僅在最高位顯示數字"1"，其他位均消失，這時應選擇更高的量程。

測量電壓時，應將數字萬用表與被測電路並聯。測量電流時，應與被測電路串聯。

當誤用交流電壓檔去測直流電壓，或者誤用直流電壓檔去測交流電時，顯示屏將顯示"000"，或者低位上的數字出現跳動。

禁止在測量時更換檔位，尤其是禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點甚至傷人。

當萬用表的電池電量即將耗盡時，液晶顯示器左上角電池電量低提升，會有電池符號顯示。此時電量不足，若進行測量，測量值會比實際值偏高。

2、萬用表的使用方法——電阻測量

（1）測量步驟

紅表筆插入VΩ孔，黑表筆插入COM孔，量程旋鈕打到"Ω"區域並選擇其合適的檔位，分別用紅黑表筆接到電阻兩端金屬部分，讀出顯示屏上的顯示數據。

注意事項

如何選擇合適檔位？量程選小了顯示屏上會顯示"1"，此時應換用較之大的量程；反之，量程選大了的話，顯示屏上會顯示一個接近於"0"的數。此時應換用較之小的量程。在使用過程中可從大檔位逐漸減檔，找到合適的檔位進行準確測量。

如何讀數？顯示屏上顯示的數字加上邊檔位選擇的單位就是它的讀數。例如："200"檔時單位是"Ω"，其讀數就是顯示的數值加單位"Ω"（***歐）。在"2K至200K"檔時單位是"KΩ"，其讀數就是顯示的數值加單位"KΩ"（無論是在2K,20K,200K其讀數都是***千歐）。在"2M至200M"檔時單位是"MΩ"，其讀數就是顯示的數值加單位"MΩ"（無論是在2M,20M還是200M檔位其讀數都是***兆歐）

對於大於1MΩ或者更高的電阻，要幾秒鐘才能穩定這是正常的。

當沒有連接好時，例如開路情況，儀表顯示為"1"因此使用前先將紅表筆與黑表筆短接"歸零"後在使用。

當檢查被測線路的阻抗時，要保證斷開被測線路中所有的電源，所有電容放電，被測線路中，如有電源或者儲能元件會影響線路阻抗測試正確性。

萬用表的200MΩ檔位，短路時有10個字，測量一個電阻時，應從測量讀數中減去這10個字。如測一個電阻時顯示為101.0，應從中減去10個字，其實際阻值為100，即為100MΩ。（PS，對於這句話如果有不懂得可以微信我或者留言給我）

3、萬用表的使用方法——直流電壓的測量

測量步驟

紅表筆插入VΩ孔，黑表筆插入COM孔，量程旋鈕打到V⎓適當位置，將表筆與被測設備電源並聯保持接觸穩定，讀出顯示屏上的顯示數據。

注意

若在數字左邊出現"-"，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。

4、萬用表的使用方法——交流電壓的測量

測量步驟：紅表筆插入VΩ孔，黑表筆插入COM孔，量程旋鈕打到V～適當位置，將表筆與被測設備電源並聯保持接觸穩定，讀出顯示屏上的顯示數據。

5、萬用表的使用方法——直流電流的測量

（1）測量步驟

斷開電路。黑筆插入COM插孔，紅筆插入mA或者20A插孔，功能旋鈕打至A⎓並選擇其合適量程。斷開被測線路，將數值萬用表串聯入被測線路中，被測線路中的電流從一端流入紅表筆，經萬用表黑表筆流出，在流入被測線路中。接通電路。讀出顯示數字。

（2）注意

萬用表串進線路中，表筆金屬部位不可用手觸摸，數值保持穩定即可讀數。若顯示為"1"則需加大量程；如果出現"-"則表明電流從黑表筆流進萬用表，經萬用表紅表筆流出。測量完成後及時將紅標記插回"VΩ"孔。

6、萬用表的使用方法——交流電流的測量

（1）測量步驟

斷開電路。黑筆插入COM插孔，紅筆插入mA或者20A插孔，功能旋鈕打至A～並選擇其合適量程。斷開被測線路，將數值萬用表串聯入被測線路中，被測線路中的電流從一端流入紅表筆，經萬用表黑表筆流出，在流入被測線路中。接通電路。讀出顯示數字。

注意

交流電流測量個人建議不適用萬用表進行測量，如有特殊情況需要用萬用表進行測量需注意：如果使用前不知道被測電流範圍，將功能開關應置於最大量程並逐漸下降，顯示為"1"時同樣說明過量程需要將功能開關置於更高量程，表示最大輸入電流為200mA，過量的電流會燒壞保險絲，因再更換，20A量程無保險絲保護，測量時不能超過15秒。

萬用表的使用方法——二極體的測量

紅表筆插入VΩ孔，黑表筆插入COM孔，旋鈕打到
