cad工程製圖出圖教程（分享CAD出加工圖注意細節講解）

2023-09-15 05:04:46

一個真正合格的模具設計工程師，除了可以合理的設計整套全3D之外，並且還要合理的出整套3D的所有加工圖，因此我們模具設計除了會用UG的軟體的同時，還要用CAD出模具加工圖，包含（前後模仁螺絲運水加工圖，頂針加工圖，線割圖，模胚加工圖等），今天就給大家分享出2D加工圖的細節，希望對所有出圖初學者以及想更了解出加工圖細節的愛好者有所啟發：

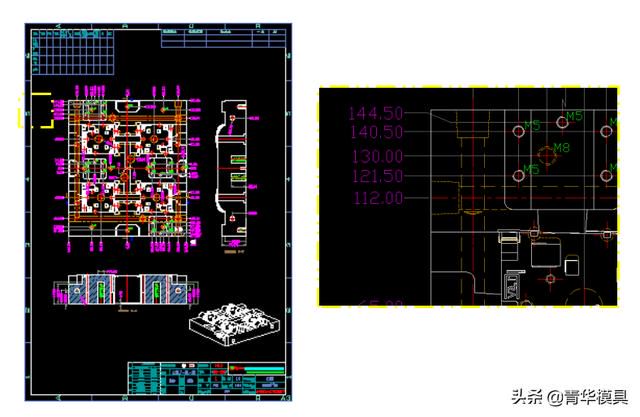

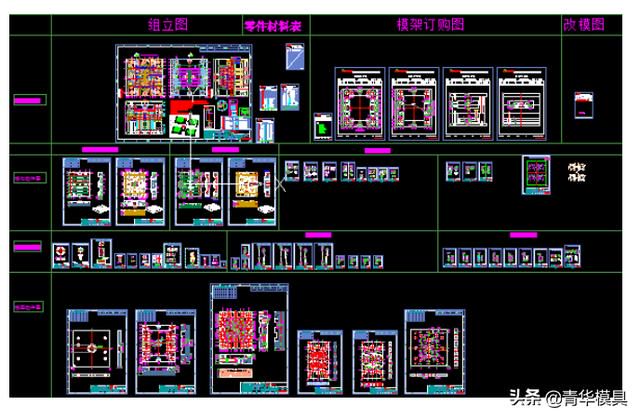

下圖為一套完整的模具加工圖：

一張規範的圖紙要保證以下幾點：1.圖框規範，要有標題欄，並且大小合理，2.要有三個視圖加一個軸側圖，3.標數清晰美觀整潔，標註字體儘量選顏色鮮的，尺寸線儘量選淡色，這樣列印出來的圖紙清楚，如下圖所示：

標數不能與現有的線條幹涉，重疊，這樣數字容易看錯，或者看不清，導致加工出錯，如下圖所示：

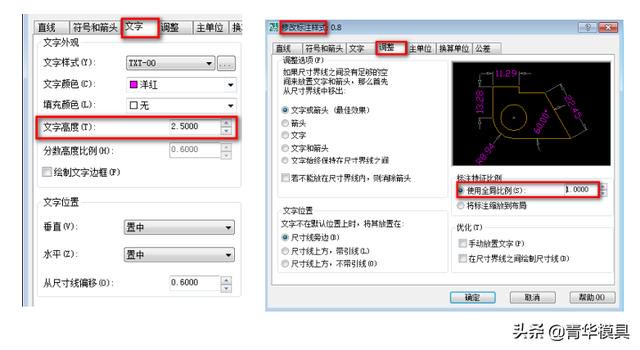

標註文字需調整合理，字體大小不協調，有的時候字太小看不清楚，需要統一一個高度，合理調整文字高度，首先要選擇一張規範的圖紙大小，布滿圖框，文字高度為2.5MM，無需更改，如要放大圖框比例，那麼對應就調整使用全局比例大小，圖框放大幾倍，調整比例就放大幾倍，如下圖所示：

字體大小不協調，右圖字體太小，列印出來看不清楚，如圖所示：

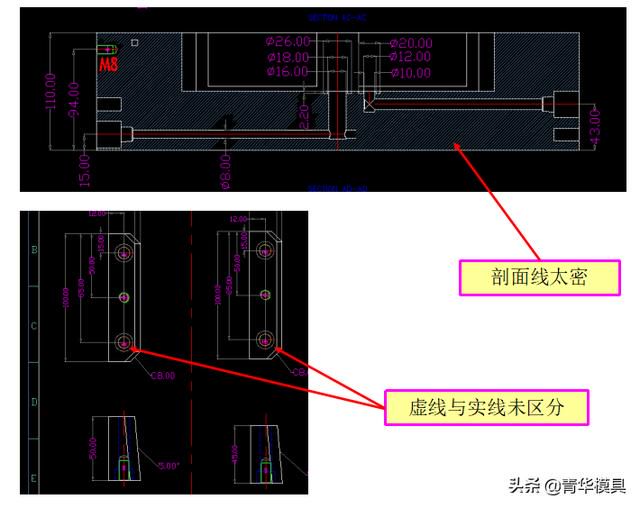

圖面中虛線與實線要做區分，如虛實線不分可導致加工錯誤，剖面線不能太寬，太密，這樣列印出來會影響美觀，如下圖所示：

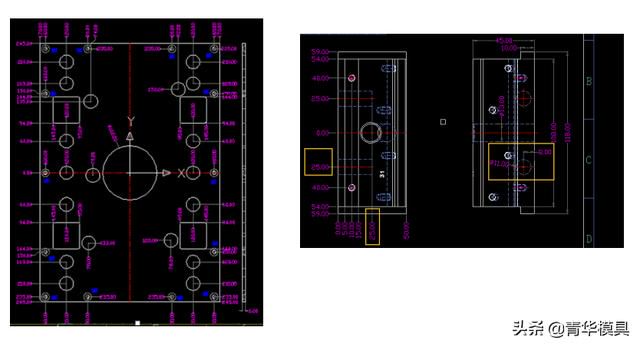

標數基準要明確，統一，一個部件只能有一個加工基本與標數基準，每個部件標註時需標註最大尺寸，標註最大高度時不能用剖視圖，以免沒有剖到最高點導致總高度出錯，模仁，模板以及頂針加工圖必須都有基準角符號標識，以免加工基準出錯，如下圖所示：

標註儘量不要重複,重複標註容易誤導，增加標註時間以及看圖時間，圖面不清晰,如圖所示：

圓以及水路必須有中心線，標數要明確，正視圖表示中心位置，側視圖表示高度或者深度，如圖所示：
