什麼叫直流電流什麼叫交流電流（直流電和交流電的電流方向）

2023-09-19 17:40:49

在直流電路裡，電流一直從正極出發通過負載回到負極。電源電動勢再把電荷從負極提高到正極，一直如此循環下去。如下圖所示：

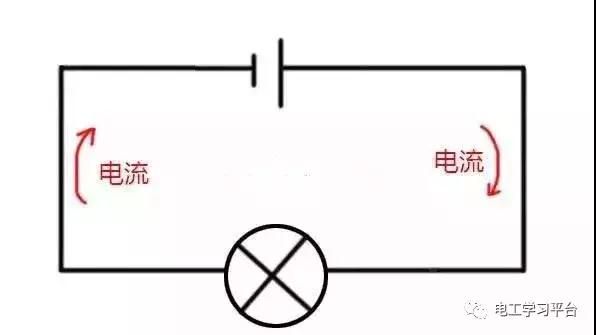

直流電路

那麼在交流電路裡，電流到底是怎麼流動的呢？

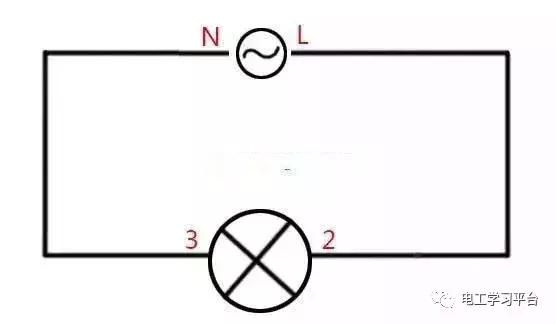

圖1 交流電路

我們再來分析一下交流電的波形圖。

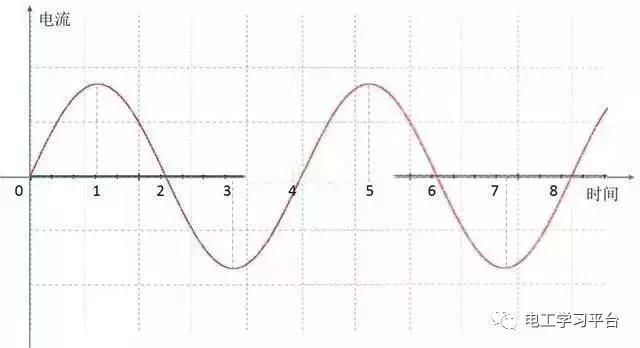

圖2 交流波形圖

從圖2我們可以看出：

在0這個時刻電流大小為零，所以圖2所示的電路中是沒有電流通過的；

如圖2所示：0-1 這個時刻，隨著時間的推移，電流開始變大，並且在1這個時刻，電流到達最大值（峰值）。

在圖1 中表現為，電流方向從L（火線）--2--3--N（零線），並且一直增大。

再隨時間的推移

如圖2所示：1-2 這個時刻，電流開始減小，但方向不變，最後在2這個時刻，電流減小到0。

在圖1 中表現為，電流依然是從L（火線）--2--3--N（零線），並且電流在減少。

再隨著時間的推移

如圖2所示：2-3 這個時刻，電流開始變成負數，並且負的越來越多，最後，在3時刻，電流到達反方向最大。

所以在圖1 中表現為，電流是從N（零線）--3--2--L（火線），並且一直在增加。

再隨著時間的推移

如圖2所示：3-4 這個時刻，電流開始反方向減小，最後，在4時刻，電流減小到0。

在圖1 中表現為，電流方向為從N（零線）--3--2--L（火線）。

此時，一個完整周期結束。在4-8時間段，電流變化跟0-4時間段一樣。以此類推，周而復始。

總結：簡單的來講，對於交流電路，電流一會從火線出發通過用電設備流向零線；過一會，電流又從零線出發通過用電設備流向火線。這樣一直循環下去...
