yw-h800智能壓力控制器說明書（YWK-18小型壓力控制器）
2023-09-10 12:09:00 2
概述
控制器使用膜片式傳感器，耐壓高，使用壽命長，結構緊湊，體積小。
主要技術性能
環境溫度 | －25℃～40℃ |
觸點容量 | AC 220V 6A（阻性） |
重複性誤差 | ≤2% |
外殼防護等級 | IP65 |
介質溫度 | 0℃～80℃ |
工作粘度 | ≤1×10-3m2/s |
抗振性能 | Max100m/s2 |
使用壽命 | 1×105 次 |
重量 | 0.23㎏ |
規格
切換差不可調
設定值調節範圍MPa | 切換差範圍 MPa | 最大允許壓力MPa | 與介質接 觸材料 | 接 口 外螺紋 |
0.035～0.17 | 0.015～0.03 | 3.5 | 20鋼 丁腈橡膠 或 1Cr18Ni9Ti氟橡膠 | G1/4″ |
0.1～0.5 | 0.035～0.07 | 60 | ||
0.36～1 | 0.07～0.14 | 60 | ||
0.5～4.5 | 0.27～0.4 | 60 | ||
1.2～12 | 0.8～1.4 | 60 | ||
2.4～24 | 1.9～3 | 60 | ||
4.2～42 | 3.6～5 | 60 |
備註：接口類型若有特殊要求，可另行設計。
外形尺寸及安裝尺寸（單位：mm）

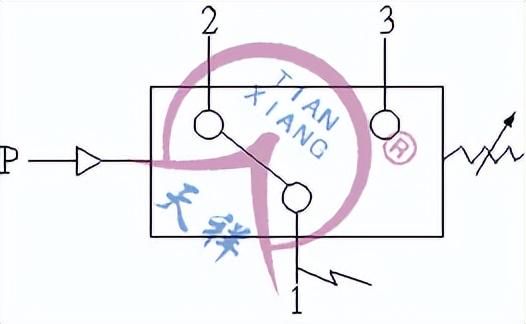

電氣接線圖
單刀雙擲微動開關作用過程: 接線端1-3壓力上升至上切換值接通； 接線端1-2壓力上升至上切換值斷開。
,
