電氣常用知識100條（了解一些電氣冷知識）

2023-09-20 22:07:47

電氣一行的知識浩如星河，專業的電氣知識想必每個人都有接觸，也多多少少知道一些，但電氣冷知識就不一定了，雖說是冷知識，但往往知道那麼幾個，不僅能給工作帶來幫助，還就會讓別人刮目相看！

來看看下面幾個知識，你平時注意過嗎？

1、斷路器的使用類別

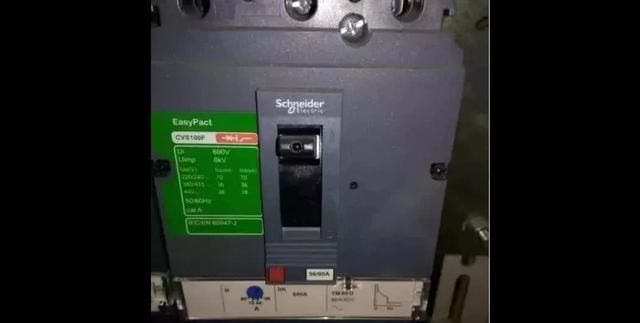

斷路器的使用類別分為CAT A 和CAT B, 下圖為CAT A類塑殼斷路器CAT A類斷路器一般作為分配電櫃的進線或終端斷路器，一般塑殼斷路器都標有CAT A。塑殼斷路器比較常見，細心的朋友應該能注意到。

CAT B類斷路器主要用作低壓進線總開關，一般空氣斷路器多為CAT B，一般裝在配電室配電櫃內，大家見得比較少。

2、描述漏電保護功能常用RCBO，RCCB和RCD表示，但三者的區別是什麼？

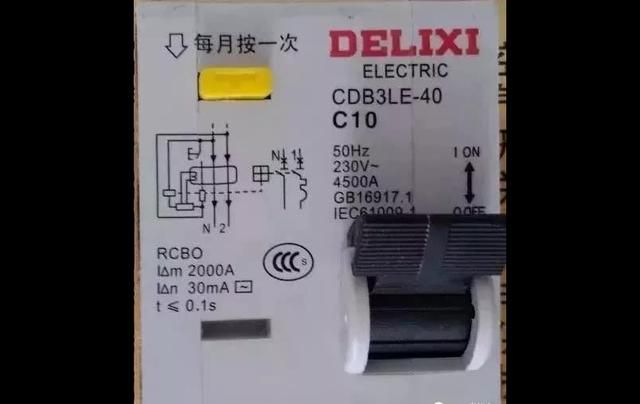

RCBO(Residual Current operated Cicuit-breaker with Integral Overcurrent protection)指能執行過載和/或短路保護功能的剩餘電流動作斷路器，如一體式的漏電保護斷路器；

RCCB(Residual Current operated Circuit-breaker)指不能執行過載和/或短路保護功能的剩餘電流動作開關，即漏電開關；

RCD(Residual Current Devices)指其檢測、判斷和分斷功能與電源電壓無關的剩餘電流動作保護裝置，如剩餘電流動作附件。

3、浪湧保護器參數10/350和8/20指什麼？

這兩個參數描述的都是雷電流曲線波形。兩個波形表示的都是時間與電流的曲線，10/350us是典型雷電擊穿大地的雷電流曲線，是雷電直接襲擊電力線和避雷針的雷電流曲線，一般稱之為直擊雷波形。

8/20us是雷電擊穿大地引起的電磁脈衝感應過電壓，這個感應過電壓擊穿、燒毀設備時的電流曲線，一般稱之為感應雷波形。

而我們常說的浪湧保護器的電流值（多少kA）也是基於對應的波形而言的。

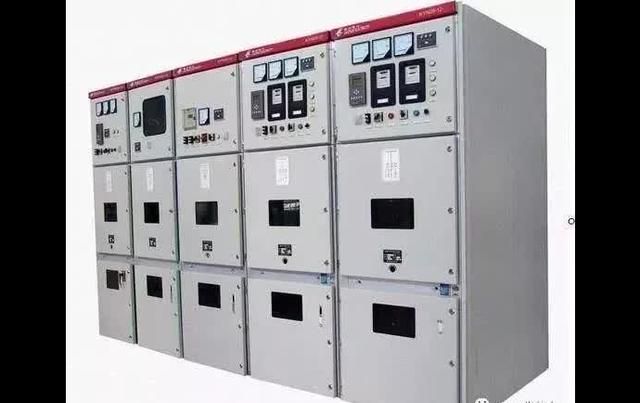

四、高壓開關櫃防護等級

你知道 IP1X、IP2X、IP3X、IP4X、IP5X、IP6X防護等級各代表什麼意思呢？每個等級都主要防護什麼？

防護等級是指外殼、隔板及其他部分防止人體接近帶電部分和觸及運動部件以及防止外部物件進入內部設備的保護程度。

IP1X防護直徑大於50mm的物體，主要防護直徑大於50mm的固體和人體大面積部分觸及櫃內帶電部件。

IP2X防護直徑大於12.5mm的物體，主要防護直徑大於12.5mm的固體和手觸及櫃內帶電部件。

IP3X防護直徑大於2.5mm的物體，主要防護直徑大於2.5mm的固體和金屬線櫃內帶電部件。

IP4X防護直徑大於1mm的物體，主要防護直徑大於1mm的固體和金屬線櫃內帶電部件。

IP5X防塵，主要防止灰塵進入殼內，完全防護觸及櫃內帶電部件。

IP6X為最高防護級別塵密，完全防止灰塵和完全防護觸及櫃內帶電部件。

了解高壓開關櫃防護冷知識，讓您更清楚的知道自己需要什麼級別的高壓開關櫃。防止被忽悠買根本用不上的高壓開關櫃。

五、變壓器在運行中會有「嗡嗡」的響聲怎麼解決？

雖然是噪聲，但如果長期不解決，時間一長一定會出現故障。

它主要由鐵心中鐵心片的磁滯伸縮(帶氣隙鐵心還有電磁力)產生的，此外繞組的電磁力及變壓器相關附件傳遞(包括共振)也能引起噪聲。

對於現場處理變壓器噪音過大的問題，須先認真分析聲音的來源，乾式變壓器通常情況下由本體及外殼共振產生噪音的情況較多，少數情況是由緊固件異常鬆動產生噪音；

針對這兩種情況可現場對變壓器各緊固件(螺杆、墊塊、底腳螺栓、外殼各連接螺栓、風機內掉入異物、風機轉子離心擺動、外殼底網掉上螺栓或螺栓鬆動等)進行全面檢查並重新緊固到位，對共振產生的部位進行緊固或加設減振裝置(墊膠皮)，以此來減小並消除噪音。
