多段線是由直線段或弧線段組合的圖形對象，多段線還能設置寬度，還能查詢面積及長度參數。

今天介紹幾種多段線（PLINE）相關的知識點。

一，多段線畫箭頭

在執行多段線的直線段或弧線段時都能將起點或者端點設置為不同的寬度，利用這種特徵，就能繪製箭頭或其他平面圖形。

二，半寬和寬度參數的區別

在畫多段線時，發現有寬度W參數和半寬H參數，這兩個參數不一樣嗎？半寬和寬度的作用是一樣的，都是對多段線的寬度進行設置的，只是可以根據不同已知條件來選哪個參數來使用。在CTRL 1特性面板能看到多段線沒有半寬參數。

三，直接繪製多段線為什麼就有寬度了？

有時畫多段線沒有設置寬度，但繪製出來的多段線有寬度，這是為什麼？當我們設置了多段線寬度後，最後一個寬度值會記錄下來，在下一次繪製時就會自動地使用該值，這個值會跟圖紙一起保存，變量名稱是PLINEWID。如果要恢復寬度為零，在繪製多段線時重新設置寬度為0即可，當然直接將PLINEWID變量的值設置為0也可以。

四，多段線如何畫圓？

圓不能設置寬度，但有些時候我們也需要可以設置寬度的圓。然而圓用PE編輯多段線命令也不能轉成多段線，只能利用多段線來繪製圓，方法有兩種：

1，用圓環DONUT(DO)命令來繪製圓，繪製出來的是帶寬度的圓形多段線。

2，用多段線來繪製，確定好起點後，輸入A回車，轉換成圓弧繪製模式，可以利用半徑或者別的參數畫段圓弧，然後輸入CL（閉合）回車，就可以得到圓形的多段線。

五，多段線設成虛線的時候默認每段分開生成

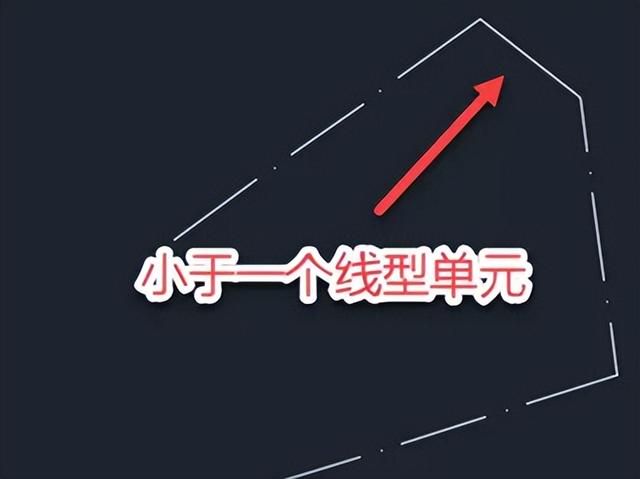

當多段線設置虛線的時候，每一段直線或者圓弧的虛線是重新計算的，先計算每段可以放多少個虛線單元，放不下一個單元的部分會在兩端補上實線，若其中某條線段長度小於一個線型單元會直接顯示實線，如下圖所示。
