炎炎夏日散熱改造 平臺輕鬆清涼度夏!

2023-10-17 02:06:28 3

    泡泡網主板頻道6月27日 炎炎夏日，居高不下的溫度不但對人們是一種考驗，對與電腦來說亦是如此。電腦作為一種精密度極高的電子設備，高溫直接影響電腦的正常工作，尤其是主機平臺中CPU處理器、顯卡和主板的供電模塊、南北橋等，都是發熱大戶，如果熱量不能正常散發，輕則系統不穩定、死機，重則原件壽命縮短、燒壞。

    電腦硬體中，一般高功耗硬體都會配備散熱系統，如CPU處理器、顯卡等都配置了專門的散熱器，輔助硬體散熱。而作為平臺所有硬體的承載體，主板的部分模塊也屬於發熱大戶，如南北橋晶片和供電模塊等。為了幫助這些發熱量巨大的模塊加速散熱，主板廠商會為其加上散熱，如雙敏的狙擊手TAC75 ULTRA3主板，就在南橋和供電模塊的MOSFET上，加了大面積散熱片，輔助供電模塊和南橋散熱！

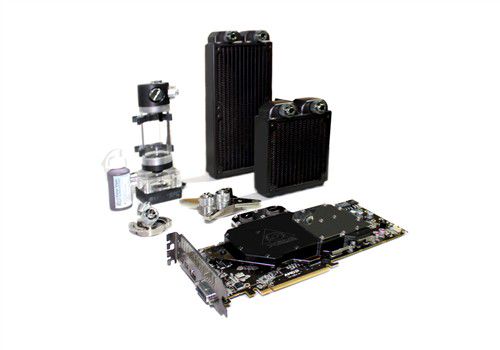

    雖然主板廠商所搭配的散熱片足以應付主板散熱需求，但是還是有用戶為了達到更好的散熱效果，為主板安裝更好的風冷散熱設備，甚至不惜花費重金安裝水冷。但這些都是手頭相對寬裕的優異玩家，而對於我們普通玩家來說，利用手上閒置的配件，搭配主板原配的主板散熱，就能達到很好的散熱效果。

    當然，要對平臺散熱進行改造，我們需要用到更多的散熱風扇，以便為主板設計風道，幫助平臺將熱量儘快散發，而我們平時閒置不用的一些小風扇就是最好的選擇。

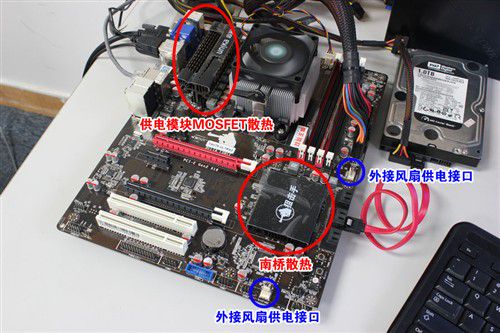

    而在加裝風扇之前，我們還要對主板的設計進行了解。以雙敏狙擊手TAC75 ULTRA3主板為例，主板在南橋晶片和供電模塊的MOSFET上，加了大面積散熱片，並在主板供電位子和磁碟接口位置，各設置了一個風扇供電接口，方便玩家外接散熱風扇。

    而主板設置的外接風扇供電接口，採用的是3針接口設計，每個針腳的定義分別為地線、12V供電和數據讀取，地線和12V供電為風扇提供動能，而數據讀取針腳，則將風扇的實時信息，如風扇轉速、所用電壓等信息反饋BIOS，讓用戶能便捷的了解到外接風扇的實時情況。

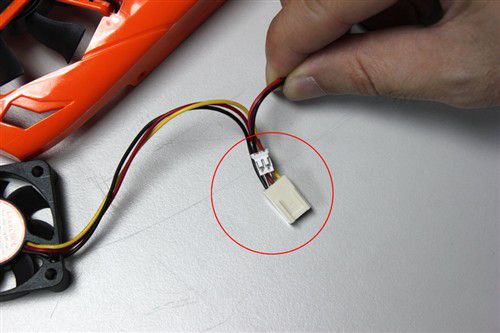

    在了解主板的布局後，我們開始改造風扇。由於大部分主板並不像雙敏狙擊手TAC75 ULTRA3主板這樣提供2個風扇供電接口，而本次改造中，其中一個風扇的電源接口採用2PIN規範，因此我們可以將風扇改造，合併為一個供電接口，以便適應只有一個風扇供電接口的主板。

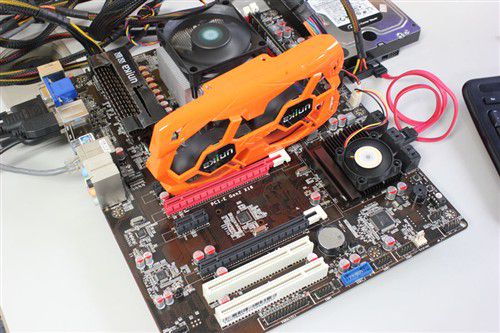

    改造其實很簡單，僅需一根曲別針，在剪下2段約2釐米的小節，以3PIN接口規範的風扇接口為主，將2個供電接口進行並聯後，就可以直接安裝在固定在主板的散熱片上。而改造好後的效果如何呢？下面我們就來進行對比。

改造前CPU、GPU和南橋待機溫度

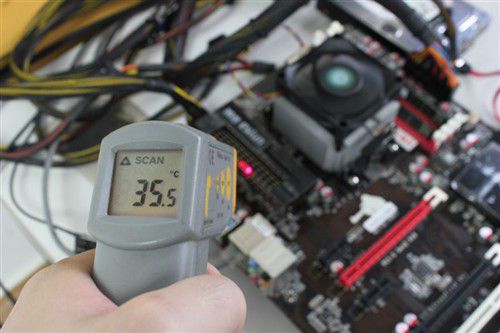

改造前供電模塊MOSFET待機溫度

    改造前，由於處於待機狀態，無論是處理器、主板晶片，還是主板的供電模塊，都處於低溫狀態，尤其是GPU顯示核心，僅僅只有3℃的溫度。

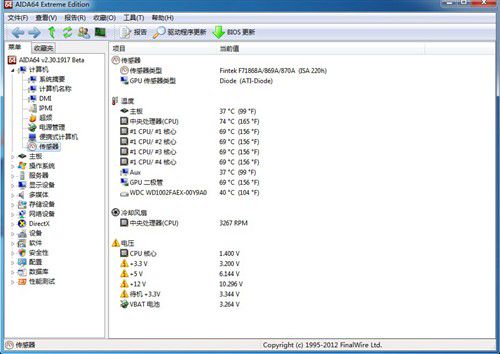

改造前CPU、GPU和南橋滿載溫度

改造前供電模塊MOSFET提高供電電流後溫度

    而沒經過改造的平臺，在遊戲、高清等需要平臺工作的情況下，功耗加大，溫度也隨之逐漸上升，上升幅度最高的GPU顯示核心已達到69度，上水幅度2300%。

改造後CPU、GPU和南橋滿載溫度

改造後供電模塊MOSFET提高供電電流後溫度

    那麼加速輔助散熱風扇後平臺的溫度又如何呢？從軟體的數據中我們可以看到，加速輔助散熱風扇後，在軟體信息中多出了一項機箱風扇的信息，而在溫度方面，在加速風扇後南橋晶片，溫度與待機狀態時僅提高1℃，而CPU處理器穩定下降了23℃，GPU顯示核心更是下降了24℃，下降幅度讓人非常滿意。

    而在改造的時候，要注意風扇的固定，因為平臺並不一定是裸露橫放，還要考慮如果放入機箱後，主板豎立後散熱風扇也能正確工作。

    在這個炎熱的夏天，有效降低主板溫度，可以保證平臺更穩定的運行，同時更能延長平臺各硬體的壽命。而對於大部分DIYer來說，這樣的散熱改造並不難做，且散熱效果非常的明顯，簡單的改造就能讓平臺清涼度過夏天，還不趕緊動手DIY自己的主板！！■
